0.3%精度LCR数字电桥

walf504 · 发表于 2012-11-26 20:09:23

xjw01 发表于 2012-11-26 13:49
你太客气了。我都拍了，你又退款，实在不好意思。
其实，大家得感谢你才对呀。做一个外壳非常麻烦的。 ...

老师过奖了~~~、
这外壳也是闲来无事做的，大家喜欢，就多做几套交流

lnc · 发表于 2012-11-26 20:13:21

xjw01 发表于 2012-11-26 19:25
1836mV，怎么这么大。
183.6mV就差不多。
7.8k的96mV，是低了一点，这样看你的元件误差有多大。5%误差的话 ...

改自动挡后速度和各挡精度如何？

zhuaii3721 · 发表于 2012-11-26 20:51:12

提示: 作者被禁止或删除内容自动屏蔽

xjw01 · 发表于 2012-11-26 21:24:50

本帖最后由 xjw01 于 2012-11-26 21:29 编辑

lnc 发表于 2012-11-26 20:13
改自动挡后速度和各挡精度如何？

初步测试，精度基本不变。不过，好象跳得多一点。
自动桥程序还要改，有BUG，等一下再发一个新程序。

速度比原来的快了好几倍。原来的，测一个元件，花费10秒钟以上。再加上选择判断量程，10秒钟还不够，比较费神。
自动桥，使用的感觉不一样，元件夹上去，确认夹好后，眼睛再转向屏幕，基本上已经测出来了。不大需要等待。

xjw01 · 发表于 2012-11-26 22:08:18

自动桥程序更新。

1602程序.rar (10.07 KB, 下载次数: 903)

lnc · 发表于 2012-11-26 22:23:50

暂时没40欧电阻，明天找找，要1%的吗

diy_lcr · 发表于 2012-11-26 22:33:37

xjw01 发表于 2012-11-26 22:08
自动桥程序更新。

精益求精，谢谢许sir

wuqiouxia · 发表于 2012-11-27 10:40:37

本帖最后由 wuqiouxia 于 2012-11-27 10:47 编辑

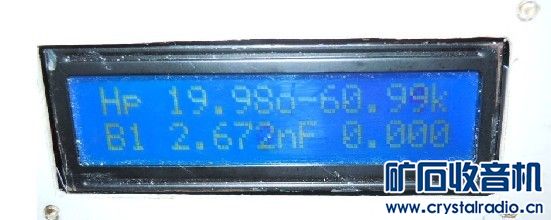

晕楼上的跟我一样的问题现在是档位切换和波形输出都是正常的就是在测试端子上接上被测电阻没有反应接不接被测电阻都是一样的调整测试频率电桥的测试臂端子上有波形和对应的频率就是不能测量不知道问题出在哪里请老师给个大致的工作方框图最好有波形图以便查找故障还有一个很奇怪的问题为什么我用1602 显示的时候为什么显示HZ 未命名S.jpg

不知道这个HZ 和 HP 是显示什么的真的怪

zydl123 · 发表于 2012-11-27 11:20:59

来这里发个求助,我做的ESR2.0版显示不正常.测电容无反应,从100n_1500u都一样,只能看到C<120n or R>18R.短路清零后接20R电阻,怎么调都只显示在7_9R之间,可测电感及时10R以下电阻,测电阻时,下方C处显示73-67u 2343-3011u 不停的变.问题不少,先要解决的是不能测电容及电阻不能测到20.但不知道问题出在哪,做这东东真是一波多折.请知道的说说

zhuaii3721 · 发表于 2012-11-27 12:39:40

提示: 作者被禁止或删除内容自动屏蔽

榴莲 · 发表于 2012-11-27 13:58:36

本帖最后由榴莲于 2012-11-27 14:57 编辑

wuqiouxia 发表于 2012-11-27 10:40
晕楼上的跟我一样的问题现在是档位切换和波形输出都是正常的就是在测试端子上接上被测电阻没有反应 ...

Hp和Hs是未清零状态下的并联和串联
Zp和Zs是清零状态下的并联和串联

榴莲 · 发表于 2012-11-27 14:01:05

zydl123 发表于 2012-11-27 11:20
来这里发个求助,我做的ESR2.0版显示不正常.测电容无反应,从100n_1500u都一样,只能看到C18R.短路清零后接20R ...

是PCB做的还是洞洞板搭的，如果是洞洞板搭的肯定是接线上的问题，PCB一般来说是虚焊

xjw01 · 发表于 2012-11-27 14:43:58

wuqiouxia 发表于 2012-11-27 10:40
晕楼上的跟我一样的问题现在是档位切换和波形输出都是正常的就是在测试端子上接上被测电阻没有反应 ...

用PCB制作的，所有的故障，就是以下几类
1、接线有误、漏焊、虚焊、焊错、包括触不良什么的。
2、单片机工作异常，如晶振起振异常、AD线性异常、不同版本STC兼容性、1602不兼容等问题。
3、CD4053超差
4、调校、测试或测量方法不正确
5、电源没有整好。

如果你是买现成套件，遇到第2、3的可能性小，因为别人测试过的。那么你主要就关心第1、4、5

wuqiouxia · 发表于 2012-11-27 15:27:20

本帖最后由 wuqiouxia 于 2012-11-27 15:34 编辑

回许老师除了接线错误晶振已经起震这个用示波器测过了现在是根本不能调校电源都是正常的正负电压都正常 cd的集成电路都换过请问许老师 st的1脚上有波形吗还有 4脚上的波形是什么样的已经很郁闷了东西都搞好了现在搞成这样都想放弃了

请许老师如果有时间晚上远程帮我看看谢谢了

xjw01 · 发表于 2012-11-27 15:37:02

wuqiouxia 发表于 2012-11-27 15:27
回许老师除了接线错误晶振已经起震这个用示波器测过了现在是根本不能调校电源都是正常的 ...

检查接线错误，是很困难的。要耐心。

模拟电路部分：
我一般没有耐心，接入被测元件，再进入调试菜单（好象是menu+K3），这样，所有电子开关进入手动模式，逐级测量关键点波形及电压值，故障点必找到。

数字部分：
没有好的招术，但是，元件少，易出问题的就是晶振、单片机，LCD1602接线。代换法易解决。
