四款6N7P推挽机的打板文件

whmks · 发表于 2024-12-31 11:58:58

本帖最后由 whmks 于 2024-12-31 12:00 编辑

在2024年的最后一天发出来，望来年有些坛友有事干了。

第一款是10X10cm的单声道板，其中7N60管是反面安装。另外，板上有些可变接法，等坛友们做的时候再在坛上讨论。

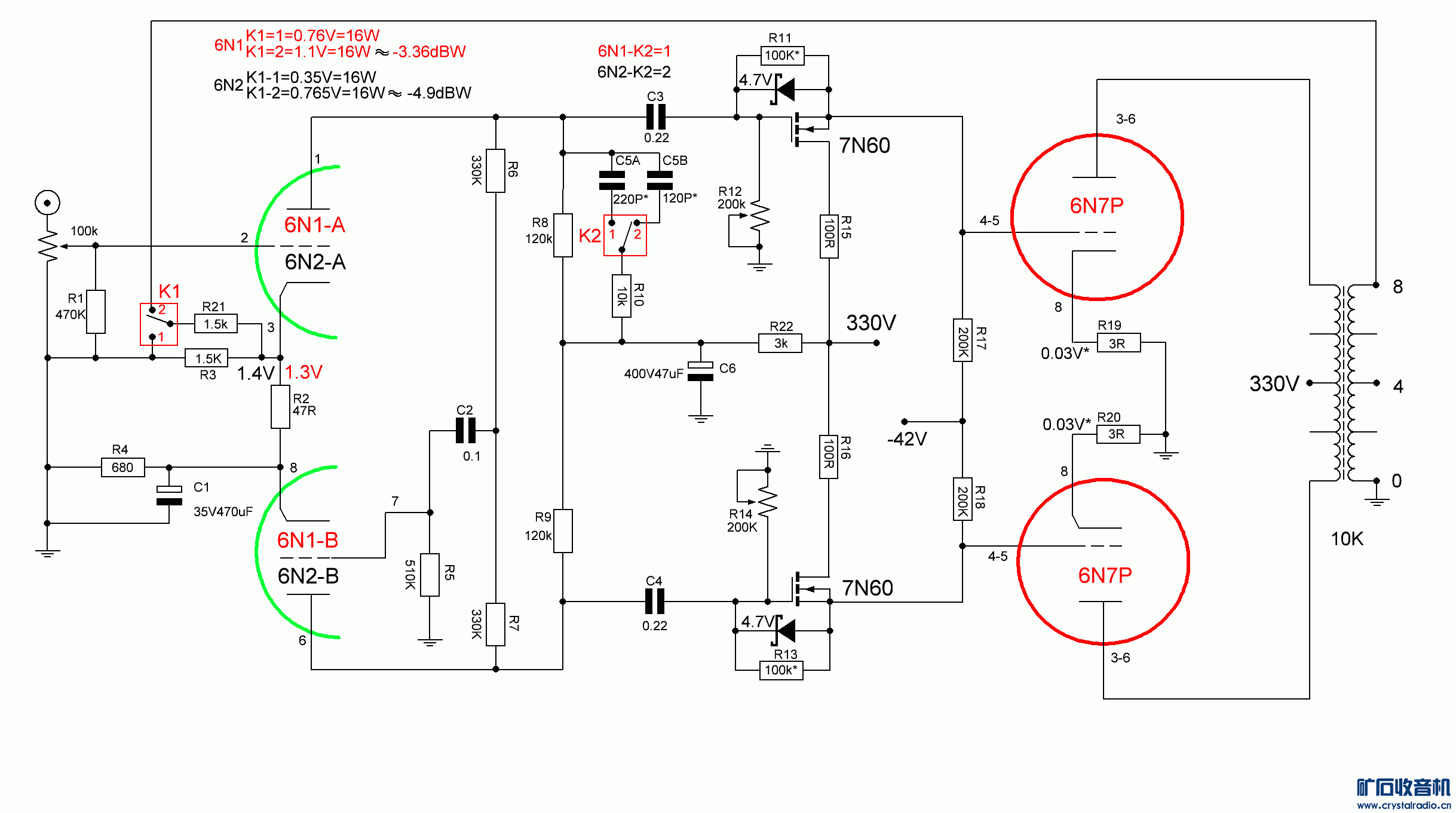

电路图

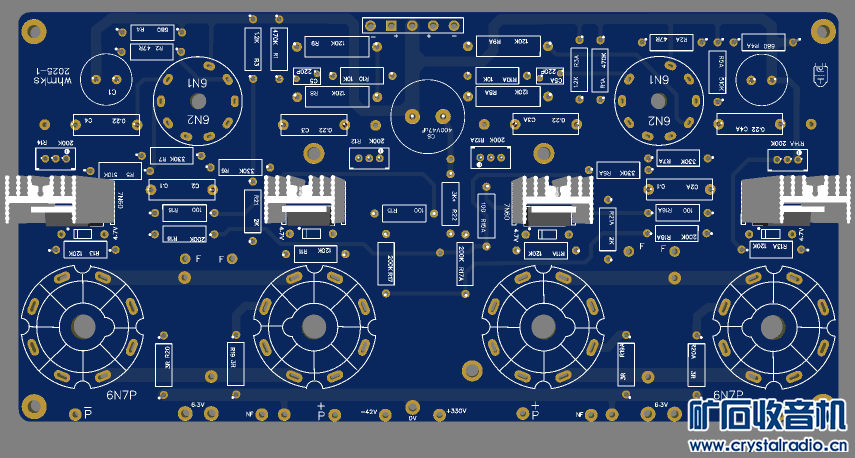

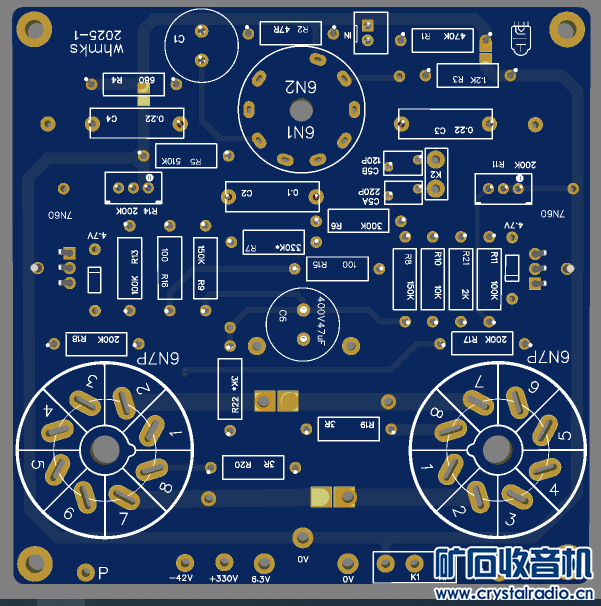

PCB板正面

PCB板反面

第二款也是10X10cm的单声道板，其中13007管也是反面安装。但这款要经jupeter版主授权同意后放出解压密码。
电路见jupeter版主的相关帖

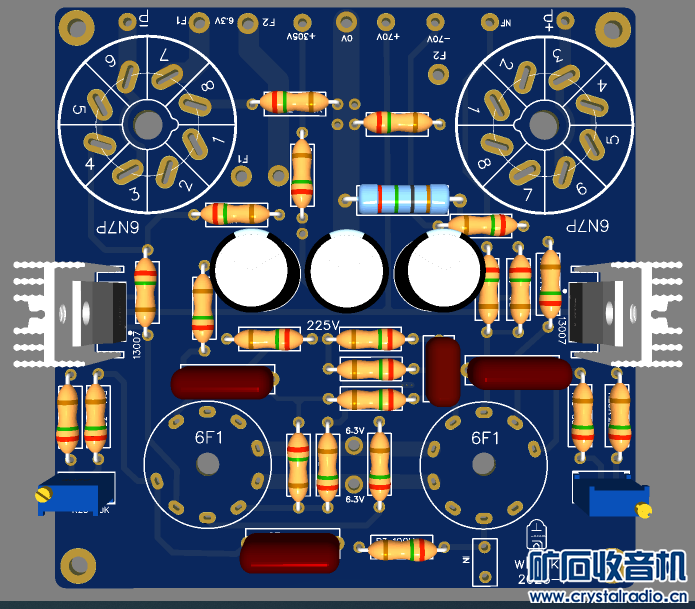

PCB板正面
6F1-6N7P-1 (5).png

PCB板反面

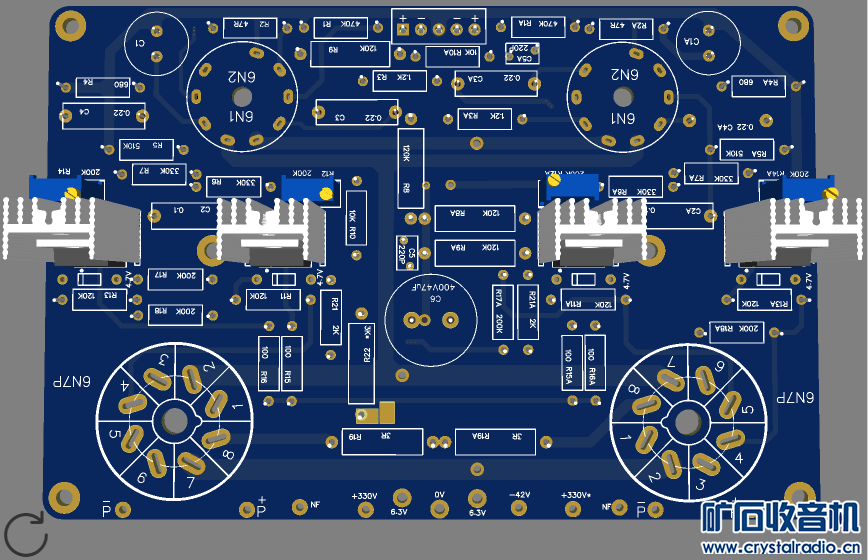

第三款是10X15cm的单管双声道板，其中7N60管是正面安装。这款能兼顾平衡口输入。7N60管的供电与主电源可分可合，分开可偿试“在低电压下用达林顿管"推。

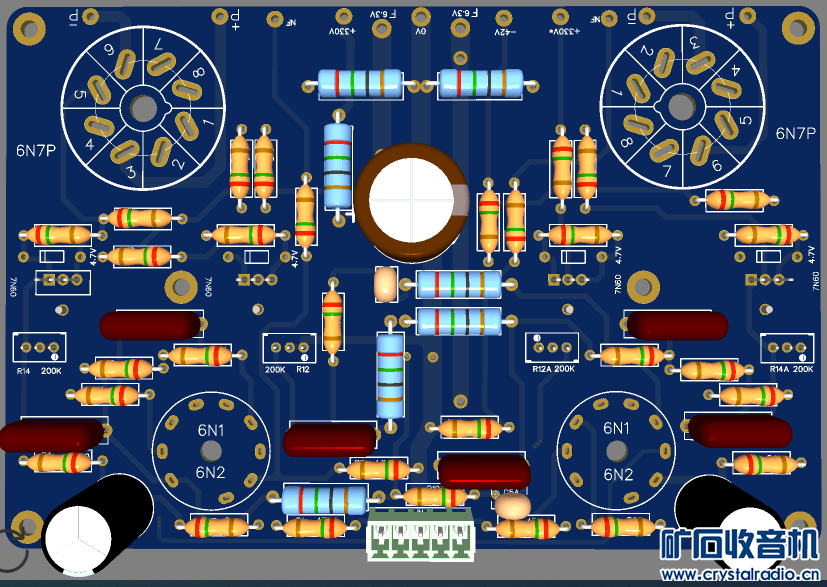

PCB板正面
6N1-6N7P2-1 (5).png

PCB板反面

第四款是10X20cm的并管双声道板，其中7N60管也是正面安装。这款也能兼顾平衡口输入。这款大八脚用了不同的封装。

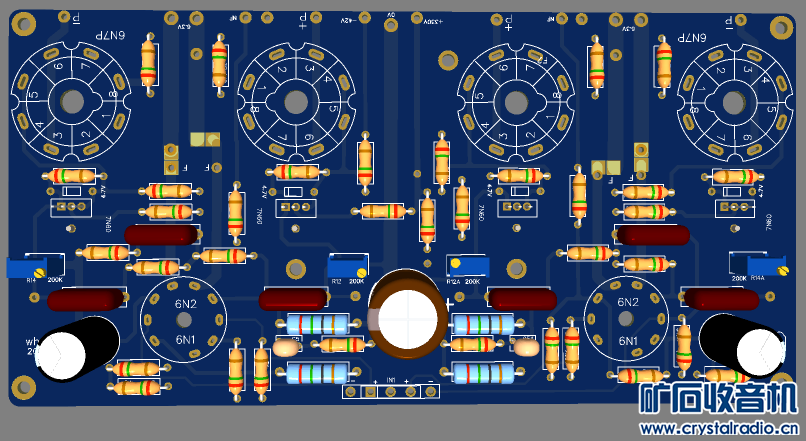

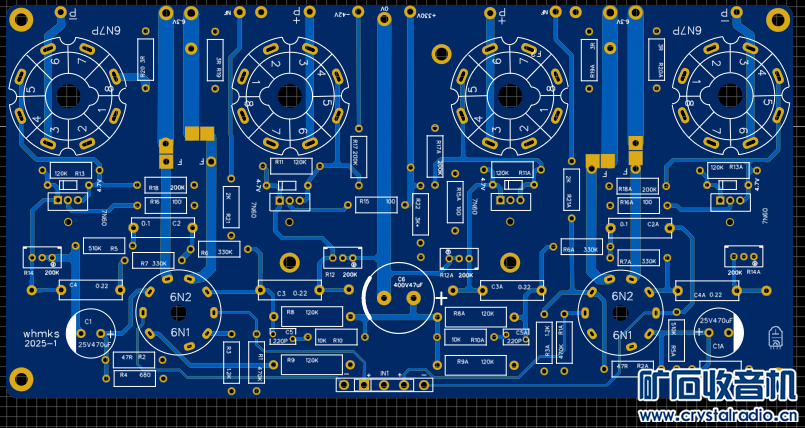

几种图
6N1-6N7P-2 (1).png

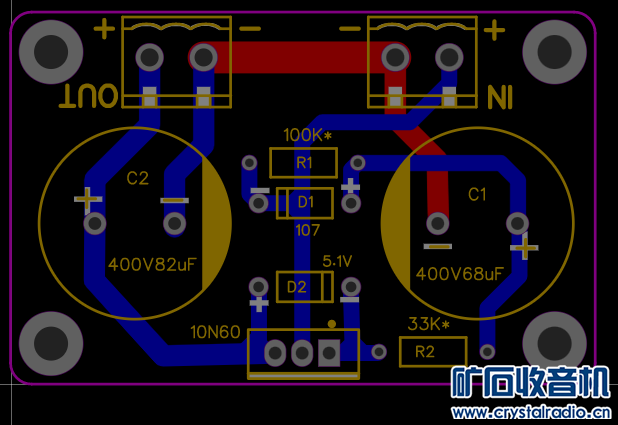

另外，再放出一块电子滤波兼缓上电板，板面是35-55mm。

下载后打开压缩包有详细的PCB板图，内部的压缩包是工厂打板用的，请不要打开。

第一款

6N1-6N7P-1.zip (719.72 KB, 下载次数: 179)

第二款

6F1-6N7P-1.zip (681.81 KB, 下载次数: 210)

第三款

6N1-6N7P2-1.zip (511.14 KB, 下载次数: 121)

第四款

6N1-6N7P-2.zip (497.52 KB, 下载次数: 140)

补充内容 (2024-12-31 19:00):
6F1-6N7P-1的解压密码：jupeter-1

补充内容 (2025-1-9 20:04):
第三款打板文件有一个小错误已改正，已重发在21楼。

whmks · 发表于 2025-1-9 20:02:23

第三款打板文件有一个小错误，现修正后重发，重发的文件还优化一些地方。本文件已打板实做了，效果相当好，功率有12.5W。
直接打板的文件

Gerber_6N2-6N7P2-1.zip (83.48 KB, 下载次数: 106)

PCB板PDF文件

PCB_6N2-6N7P2-1.pdf (221.2 KB, 下载次数: 141)
