JHXC 老师您好，看您发了很多关于仪器仪表的帖子，特别是扫频仪方面的帖子，受益匪浅。我最近入手了一台虚拟扫频仪，有很多知识还是不太懂，想向您请教一下。我的目的想用来给中波电子管收音机的中放电路调整465K曲线。在测试之前还是有一些困扰：
1. 扫频仪的信号输出端应该接在空气可变电容端么（断开本振断开AGC）？那扫频仪的输入端应该接在哪里呢？接在检波端么？扫频仪探头需不需要接隔直电容？会不会将扫频仪击穿？
2. 还有一点不太懂，就是为什么要接入检波器？不是更应该关注输出的频率本身的带通情况么？谢谢！

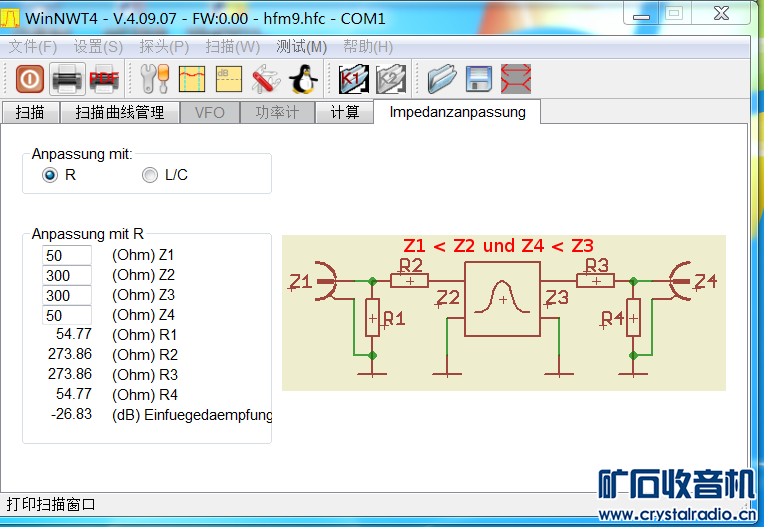

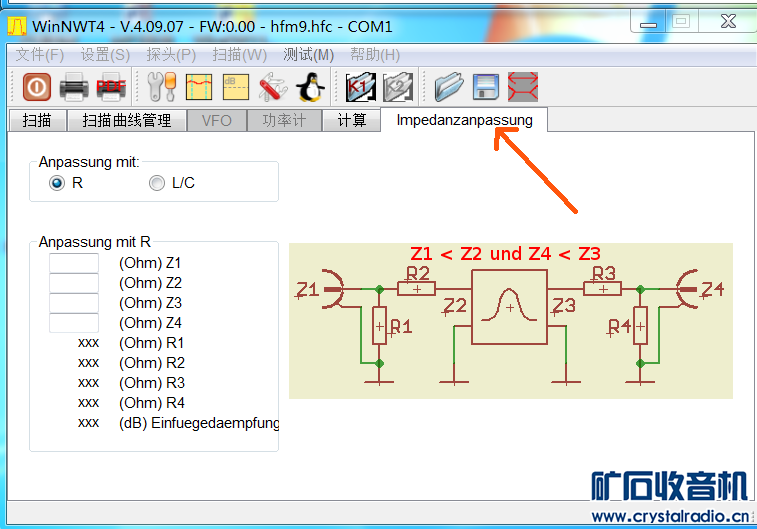

调试整体收音机的话，扫频仪的信号接在天线联可变电容热端是可以的、也可以接在变频管的栅极或者基极（晶体管收音机），采用对数检波方式的话，扫频仪的输入端接在末级中周的次级就行，因为对数方式仪器内部的电路本身就是一个检波器（对数的），如果采用线性检波，不需要外接检波器，接在收音机检波管的音频输出端就行。仪器的输入端子所接地方只要没有直流，不需隔直。
AGC是否断开根据测试要求来确定，输入信号较小的时候，AGC的影响不大，当信号超过一定程度后，受AGC影响，会影响图形。这些通过实践不难去理解。
采用线性显示方式的时候，如果电路中没有检波管，那就要外接检波器，这样才可以将谐振曲线的包络显示出来，这是因为，扫频信号经过电路后，原先的等幅信号在电路的作用下，出来的就不是等幅型号了，而是与电路的幅频特性等效的类似幅度调制过的信号，本来这个也可以看清幅频特性，但是绝大多数扫频仪垂直电路的频响不高，扫频信号的频率稍高就会失真甚至完全无法响应，因此，用检波器将包络检测出来（检波器的频响可以做的很高），那就大大降低了垂直电路的频响要求，而且图形只是包络线。
关于扫频测试的帖子本坛很多，你可以搜索阅读作为参考。 |
|
