1.5英寸CRT示波管示波器

dengzeren2015 · 发表于 2016-2-27 22:17:14

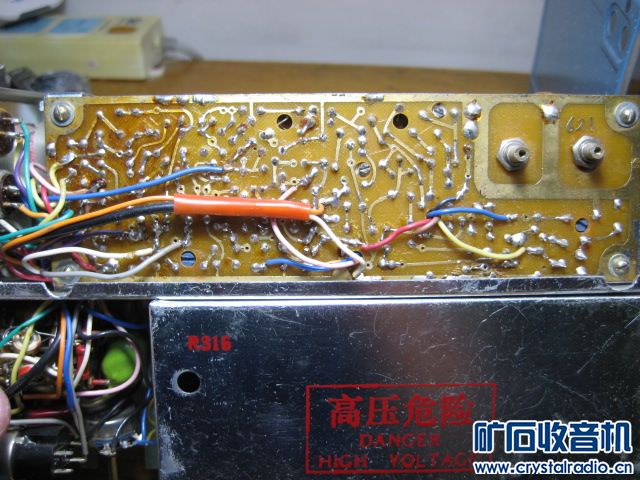

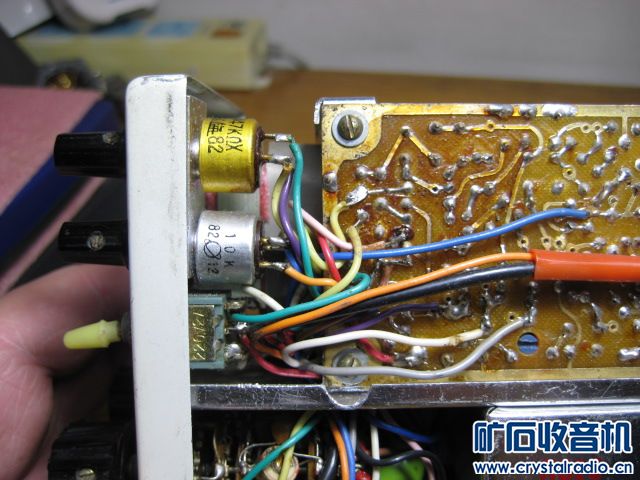

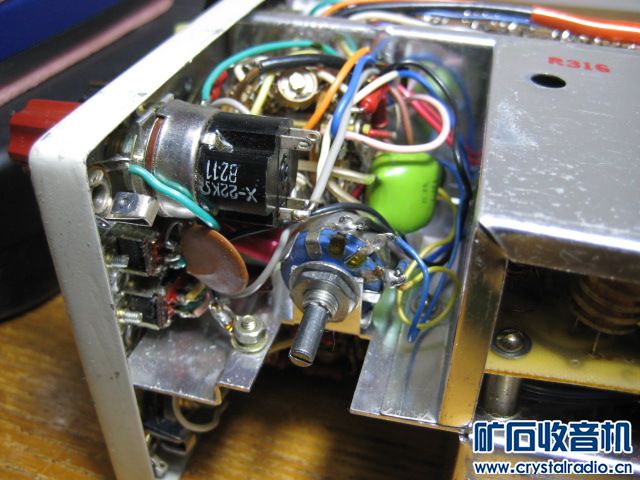

我买了一个国产单踪小示波器，外形尺寸80x130x200。内装1.5英寸日本产内刻线矩形绿色示波管，内部全分立元件。稍加整理后性能稳定，示波管前罩没有了，不知道原来是什么样子的。后盖取下后拆下6V稳压电源，可以直接用6V电池供电，现在很容易改用锂电池供电，有时间给它配上锂电池和充放电控制电路，哪位网友知道其性能参数和电原理图请提供给我，谢谢。国产微型示波管示波器(20160227)-01.jpg

dengzeren2015 · 发表于 2017-8-5 17:25:15

本帖最后由 dengzeren2015 于 2017-8-5 17:32 编辑

在下一个帖子里：(http://www.crystalradio.cn/thread-839417-1-1.html)，介绍了用锂电池给这台小示波器供电，实现了交直流两用、用手机5V电源充电。

风流侠客 · 发表于 2016-2-27 22:25:01

做的真小巧，内部结构很紧凑，示波管比国产近似尺寸的3SJ1J等好很多，显示面大，电路部分如果是老元件做的（3AX，3AK等老管子），除了直流供电部分，其他部分可以用3SJ1J做的示波器电路图作参考，只要是电偏转管，原理一般不会差太多，仅供参考。

dengzeren2015 · 发表于 2016-2-27 22:42:15

风流侠客发表于 2016-2-27 22:25
做的真小巧，内部结构很紧凑，示波管比国产近似尺寸的3SJ1J等好很多，显示面大，电路部分如果是老元件做的（ ...

想看看说明书和外形，自己做一个示波管的罩，了解电源电路再确定锂电池供电方式。内部没有锗管，都是硅管了。

风流侠客 · 发表于 2016-2-27 23:07:30

dengzeren2015 发表于 2016-2-27 22:42
想看看说明书和外形，自己做一个示波管的罩，了解电源电路再确定锂电池供电方式。内部没有锗管，都是硅管 ...

如果用的硅管应该是比较近期的产品了，如果只是方便使用，仿制示波管外罩可以参考稍老一点的国产方形示波器，参考铁皮壳金属面板黑色示波管外罩那种机子。如果要恢复原样就要找一样的机子，我刚到网上搜索一圈，但没找到和这个一样的产品，只找到一张图，也没有外罩，有点怀疑原来是否有外罩，资料暂时也没找到，也许搜索有误。
