MF63运放终极代换法

[复制链接]

 楼主| 发表于 2015-8-13 23:46:43 | 显示全部楼层
barracuda 发表于 2015-8-13 23:22
FC55没有查到资料,MF63我也有一块,只是收藏起来没有使用
分析了一下电路,OPA192应该是一个不错的选择
...


FC54A资料:
http://www.crystalradio.cn/thread-57597-3-1.html
回复 支持 反对

使用道具 举报


发表于 2015-8-14 00:22:56 | 显示全部楼层
楼主辛苦了。色环63表啊,不看好。
回复 支持 反对

使用道具 举报


发表于 2015-8-14 13:49:41 | 显示全部楼层
barracuda 发表于 2015-8-13 23:22
FC55没有查到资料,MF63我也有一块,只是收藏起来没有使用
分析了一下电路,OPA192应该是一个不错的选择
...

对于MF63表来说,大多数运放都能工作,即使最常见的通用运放741和358等都能使用,但是要求低电压和低功耗来说,能替换FC54或FC55的就不多了,否则电池供不起,TL06x的每个放大器静态电流只有200μA,FC54或FC55与其相当,27L2的静态电流更小,只有7μA。
回复 支持 反对

使用道具 举报


发表于 2015-8-14 15:20:55 | 显示全部楼层
      楼上所言即是,不要搞得太多太复杂,TL061 最合适。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-8-15 05:54:01 | 显示全部楼层
大山YFS 发表于 2015-8-14 15:20
楼上所言即是,不要搞得太多太复杂,TL061 最合适。

这次是搂草打兔子,换运放顺便改造下供电。
不加调零效果也不错,加上了更完美。
坛子里有多篇电源改造的帖子,说明改造电源是有必要的。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-8-15 06:21:41 | 显示全部楼层
liiqi 发表于 2015-8-14 13:49
对于MF63表来说,大多数运放都能工作,即使最常见的通用运放741和358等都能使用,但是要求低电压和低功耗 ...

看了下27L2的PDF说明文档,全场效应管,不错的东东,肯定省电,就是价格有点高,有机会搞几只,干别的用也行。
回复 支持 反对

使用道具 举报

发表于 2015-8-15 07:07:29 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-8-18 21:23:11 | 显示全部楼层
本帖最后由 tjwjd 于 2015-8-18 21:33 编辑

27L2的电路,双运放,全增强型FET,高阻输入,没有调零端。
不知这运放做平衡电源负载能力如何,TL062在9V电压下静态2毫安,电阻档短接表笔0.7毫安。

改用27L2也要用到调零电路,正在设计整体板子的PCB,将原板子拆下直接代换就行了,设计好我发上来。

27L2.rar

146.19 KB, 下载次数: 343

回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-8-19 23:52:45 | 显示全部楼层
本帖最后由 tjwjd 于 2015-8-19 23:58 编辑

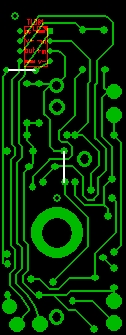

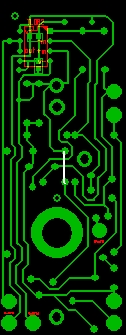

pcb文件已经完成,TL061的图是按坛子里前辈的图抄的板,TL062的是自己设计的,0.5的线,热转印没问题,今天就到这里,明天做PCB。

TL061代换FC54.rar

5.79 KB, 下载次数: 303

TL062代换FC54.rar

6.72 KB, 下载次数: 253

回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-8-24 23:00:58 | 显示全部楼层
新到27L2c是贴片的,要做个转换板。不做板子要重新布线
回复 支持 反对

使用道具 举报


发表于 2015-8-24 23:43:27 | 显示全部楼层
期待你的27L2c的测试结果,静态工作电流大小及零点稳定性如何。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-8-25 00:19:39 | 显示全部楼层
liiqi 发表于 2015-8-24 23:43
期待你的27L2c的测试结果,静态工作电流大小及零点稳定性如何。

明晚报告结果
回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-8-26 00:53:02 | 显示全部楼层
    电路板设计完没找到大一点的开孔钻头,暂没制作,用了一块贴片转直插的电路板。由于27L2输入阻抗高,调零电路接入负反馈端,对增益有影响。解决办法:1、重新调整R24;2、增加原调零电位器中心头所接的R28到2M-3M,这时要减小调零电位器所串电阻(会增加静态电流)。第一种调整R24阻值比较好,5V电压下静态电流0.14ma,测试时0.24ma;9V时静态0.36ma,测试时0.42ma。去掉调零电位器两端电阻或减小时,由于电位器是并联在电源两端,会增加0.1到0.2ma的静态电流。
    27L2真省电!
回复 支持 反对

使用道具 举报


 楼主| 发表于 2015-8-26 00:55:29 | 显示全部楼层
建议坛友把R24换成10K的3296多圈电位器再折腾
回复 支持 反对

使用道具 举报


发表于 2015-8-26 09:19:43 | 显示全部楼层
支持折腾27L2省电有吸引力!相信以后还会有更好的选择。
回复 支持 反对

使用道具 举报
