音色耐听的高速功放电路

sd5000

pangzi2899 发表于 2013-12-17 21:34
努力 继续努力  我也不会

谢谢鼓励，终于发上来了

scmydst

LZ不着急，慢慢上手就会了！

yunbei

sd5000 发表于 2014-1-9 14:21
图发出来了

不错

jiangxiuy

论坛泡久了,发图自然简单了!

闻风赏胆

把印板图整规矩点，标上尺寸，想仿制一个来听听。

云追月

sd5000

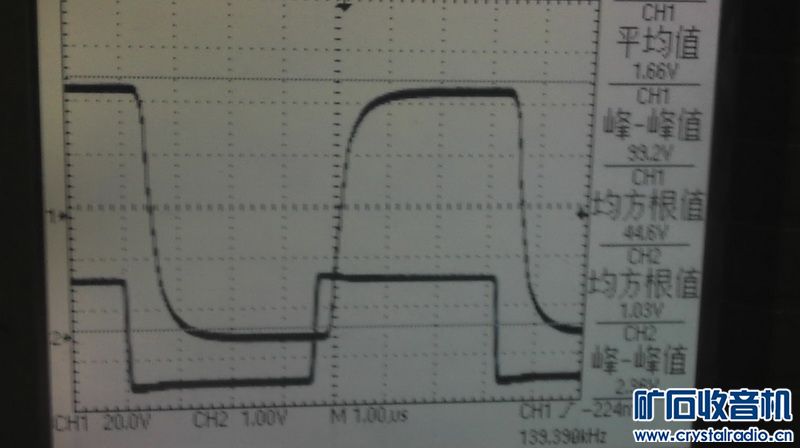

这是当时的测试图

补充内容 (2014-1-12 10:34):
当时最高测试到1MHz，不过时间很短大约20秒。不敢长时间测试因为到了600KHz以上的时候，我的8欧/250W的负载电阻发热量大的吓人，温度有近120度。当时有点怕8欧/250W的负载电阻因为高热而爆裂爆炸。

补充内容 (2014-1-12 10:48):
所以当时测1M的时候是等了半小时冷却下来后再测的，动作非常快的调到1M，而且一只手按着电源开关，预备随时关机，就十几秒的时间热量立即上来了，只能关机。也无法拍照。但是带宽是对的，有70几伏，但失真非常大。

补充内容 (2014-1-12 10:57):
正弦波已惨不忍睹，这或许和负载电阻，虽然是进口的带散热器的电阻，但毕竟是线绕电阻，到1MHz后感性成分占到主导地位

sd5000

可以看到失真是非常低的，方波的上升速率很快10%-90%约0.3uS左右，即转换速率为83V/0.3uS=280V/uS
满功率带宽为B=0.35/T=0.35/0.3=1.16MHz(G=0.707)。当时与邻居1万多的先锋音响AB比拼，结果我的土炮完胜。低频的下潜、力度非常的好，很有弹性。特别是高频的解析力尤其好，在弦乐的表现上滑弦，弹拨弦的细节丝毫毕现。

sd5000

胆机的优势就是开环增益低，反馈量小，输出特性使其偶次谐波丰富，讨好听感。但是输出牛影响了频响和响应速率，使胆机的听感变成一种慢速的声音而瞬态变差，失真加大。其实将石机的开环增益降低，反馈量减小就能避免石机的缺点。再加上石机本身的优势，音质超过胆机是肯定的。本机的反馈量只有2倍很浅了，降低开环增益和反馈量其实是改善开环的频率特性和失真，如果只要2倍的反馈量的失真能做到非常低那么开环的失真也就很低了。本电路输入级和主电压放大级全部使用cascode，而且工作在甲类状态，缓冲驱动级电流60mA工作在甲类状态。也就是在大功率管以前全部是甲类状态。这样不管是音质还是失真都在非常好的状态。末级大功率管的静态电流每对100mA。我测试的时候用的8欧/250W的大电阻。基本都是满功率，高频测试。而且后来在8欧的电阻上并联0.1uf的电容也不震荡，极其稳定。

sd5000

闻风赏胆 发表于 2014-1-9 20:51
把印板图整规矩点，标上尺寸，想仿制一个来听听。

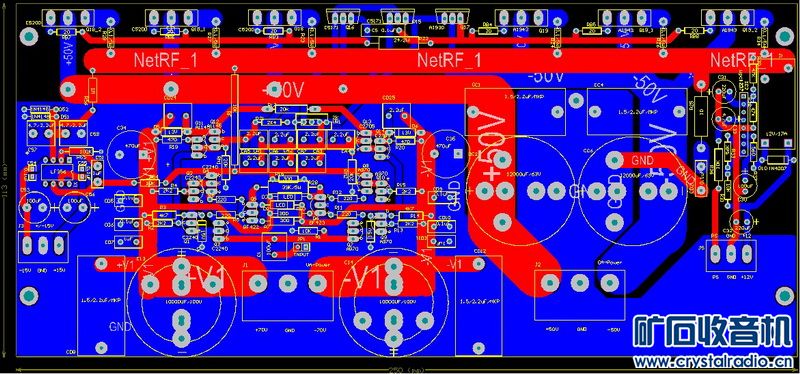

应你的要求把PCB设计图也发上来了

sd5000

PCB设计图，等你仿制的好消息

lflyy

楼主能把PCB文件发出来以便防造

sd5000

lflyy 发表于 2014-1-10 16:13
楼主能把PCB文件发出来以便防造

能动手做的应该都是高手，期待你的仿制的成果。PCB文件以附件的形式发出。

sd5000

PCB的设计文件，对这个电路感兴趣的可以直接拿去加工，或者加入自己的设计想法。

lflyy

sd5000 发表于 2014-1-11 09:07
PCB的设计文件，对这个电路感兴趣的可以直接拿去加工，或者加入自己的设计想法。

谢谢！
