【参赛】简易多功能测试仪

jzyzm

小声问一下您制作的成本是多少米？

suhonggui

jzyzm 发表于 2014-1-20 23:02
小声问一下您制作的成本是多少米？

这台仪器是经过5次试验、5次组装、5次改变设计、PCB也经过5次试验和制作、机壳也经过多次更改，费时30多天才成功的，成本就不好计算了。

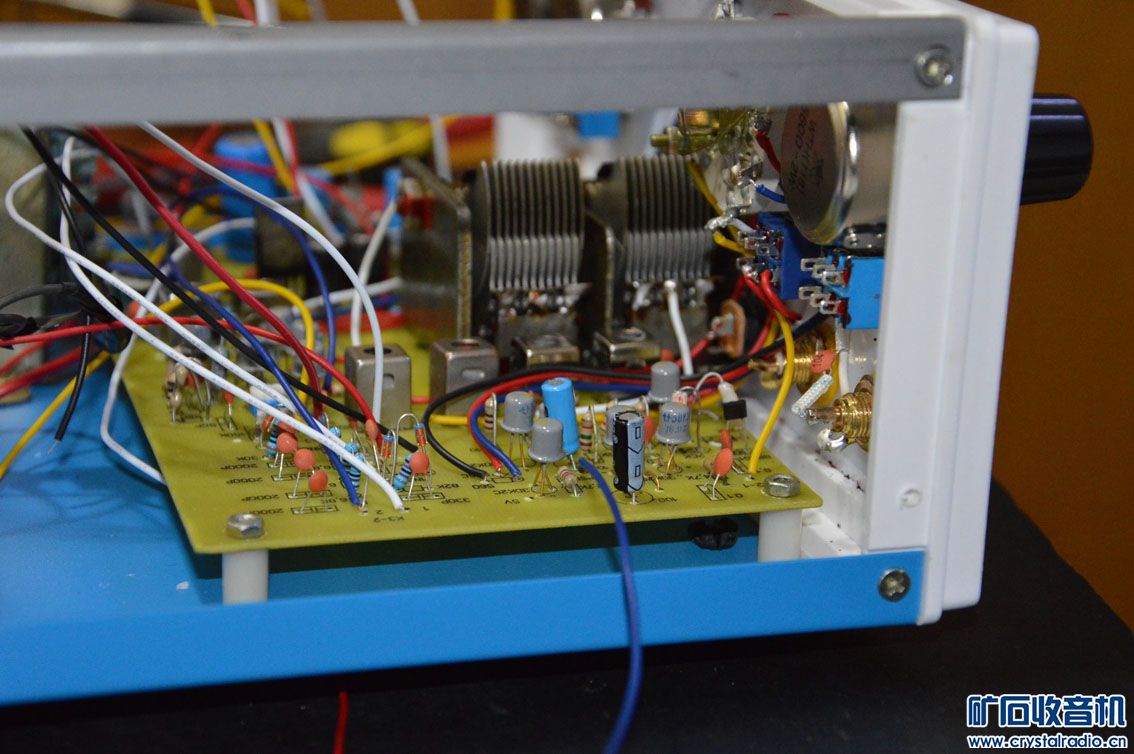

这是第一次设计制作的图片

山东好汉

希望苏老师能做一批成品，在配上详细的使用说明书，让我们这些菜鸟也能玩转收音机、

suhonggui

山东好汉 发表于 2014-1-25 09:23
希望苏老师能做一批成品，在配上详细的使用说明书，让我们这些菜鸟也能玩转收音机、

愿意为矿友们效劳，但不知需要者有多少，这个东西最费劲的是刻度盘准确性的校正，因为高频电路受元件的离散性和连线长度的影响很大，往往同样的制作工艺却有不同的频率变化。

玩一族

都是高手啊

qiuwei8375

苏老师，佩服你的手艺，特别是PCB板做的好。

山东好汉

suhonggui 发表于 2014-1-25 09:45
愿意为矿友们效劳，但不知需要者有多少，这个东西最费劲的是刻度盘准确性的校正，因为高频电路受元件的离 ...

有空的请苏老师核算下成本，如不是很高的话应该有量的。

alcohol

做个标记，学习学习

hjhj

都是高手啊

suhonggui

山东好汉 发表于 2014-1-25 23:33
有空的请苏老师核算下成本，如不是很高的话应该有量的。

山东好汉坛友，经过计算，一台整机材料费（包括测试线）大约400元。制作调试起码要6天时间才能完成，整台仪器大概在800元左右了。

补充内容 (2014-1-26 17:20):
价格也不低了，还是请需要者自己按图仿制吧。

补充内容 (2014-1-26 17:36):
主件是：250/290可变电容器，淘宝要105元一只，长柄25P可变电容器也要16多元，机壳40元，三档妞子开关7只18元，波段开关2只15元，插座10只25元，中周8只16元。

山东好汉

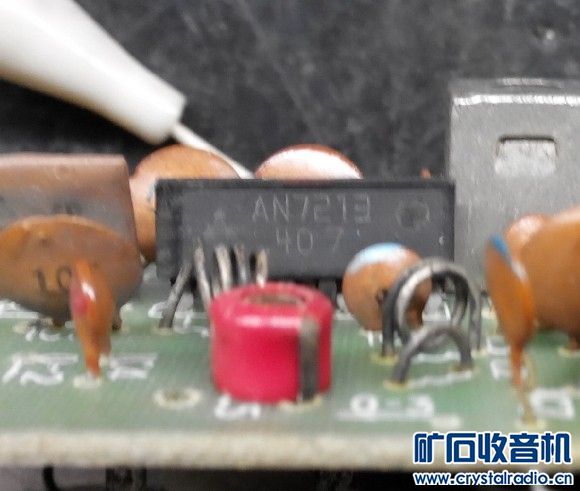

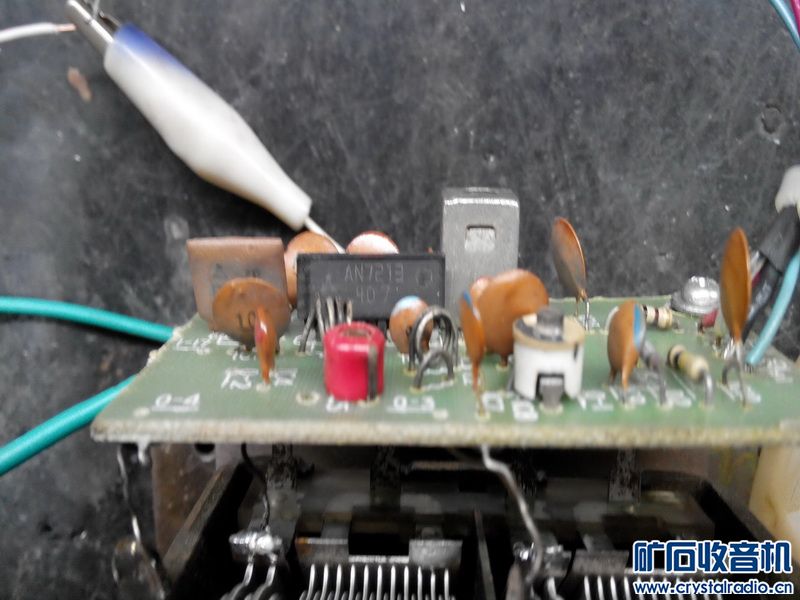

组装有一定的难度，特别是调试，请问下我有个空气连的FM高频头集成块是AN7213故障现象是，只能收本地的强台,还要手摸着才响其它台收不到调中周和小电容没有改善，请您指导我下好吗？？这个是哪里出了问题？

suhonggui

山东好汉 发表于 2014-1-27 09:19
组装有一定的难度，特别是调试，请问下我有个空气连的FM高频头集成块是AN7213故障现象是，只能收本地的强台 ...

能够收到本地台说明高频头基本正常。根据描述，一是灵敏度低，这与频率跟踪不良有关，具体调整要看你能收到的电台是多少频率的，首先校正振荡LC组件使频率指示在相应的刻度指示位置，注意：频率低端校正振荡线圈的间距，高端调整振荡微调电容，使其频率正常后，再收到一个电台，如果是低端的，再校正输入调谐回路的谐振线圈，使声音最大并音质良好，如果是高端的电台，再校正出入回路的谐振微调电容，使声音最大并音质良好。二是混频中周失效，如果调节混频中周无效，可检测混频中周短路或开路，谐振电容开路或短路。

suhonggui

2549608436 发表于 2014-1-27 09:24
山东好汉坛友，经过计算，一台整机材料费（包括测试线）大约400元。制作调试起码要6天时间才能完成，整台仪 ...

感谢2549608436 坛友，您的设计布局图我已收藏了。

山东好汉

suhonggui 发表于 2014-1-27 10:33
能够收到本地台说明高频头基本正常。根据描述，一是灵敏度低，这与频率跟踪不良有关，具体调整要看你能收 ...

本地台是104.7MHZ是高端吧？调节中周没有反应，我在看看中周。多谢了！！！
