0.3%精度LCR数字电桥

xjw01

正常情况下，与标定值相差0.1pF或0.2pF
超过0.4pF就不太好，可能需校准。
我已校准过了，出错的可能性较小，先检查一下测量方法。

当然，NPO也有一定的温漂，标定值是在不到15度时标定的。

苹果

许老师，我也要套件吧！另外gps422124兄的板子也不要寄了，我把我凑不齐电阻的半成品送给他，您可用这些东西在做一套造福其他坛友

xjw01

你那个地方，顺丰寄不到啊。
只能等有空的时候，去邮政局寄。

xjw01

精度最好的是1kHz
100Hz的精度，本来也还可以，但有时会爱到工频干扰。
除电解电容及大电感外，一般都用1kHz和7.8kHz测量
几百pF以下的电容，应使用7.8kHz测量。
电阻测量，用1kHz或100Hz会更好一些。
以上是桥使用的一般方法。

xjw01

回复  jjj5566


    征得许老师同意，我小改了几个显示的地方，接线和1602一样，就用2004了。要重新烧 ...
bigradio 发表于 2012-1-18 15:20

    是啊，多上点测试图。
这样，如果测得异常结果，就可以多讨论，以便大家正确使用LCR
LCR的使用要点比万用表多很多。不正确的使用，得不到想要的结果。

changle

不能用20p
对于32MHz来说，20p的容抗非常小，只有一两百欧，晶振、单片机，均不易驱动这么小的阻抗。
用5 ...
xjw01 发表于 2012-1-16 21:55

按您的说法，换用3.9PF的电容，果然可以了，又学了一招，谢谢许老师！

xjw01

回复 431# changle


    以前，我通过百度找到一家晶振厂，买了一些特殊频率的晶振。
那时，业务员正好是老乡，莆田人。那给我发货时，详细的给我标字了每种晶振的参数，包括
频率、detal f/f0，CL(负载电容)、RES（等效串联电阻）等参数。
其中一个重要的参数就是RES，体积大一点的，RES比较小。
谐振时，要求串联电抗RES大，即Q值要大一些，不然是无法起振的。
几兆至几十兆赫的晶振，RES一般为几百欧，当你换负载电容为20pF，那么电抗部分为200多欧，与RES差不多，回路Q值低，难以起振的。
换为5pF，阻抗是100欧，这样就容易起振了。

但也不是说负载电容越小越容易起振。因为，单片机内还并联电阻的，会引入并联损耗，负载电容越小，并联损耗越大，因此，负载电容小到一定程度后，也可能造成无法起振。
其实，负载电容不会无限小，因为存在分布参数，而且集成电路内部也有输入输出阻抗。

晶振的计算模型，与LC振荡器比较相似。

我们在淘宝上买晶振，一般不给出RES（也可以称为ESR）、负载电容等参数，所以造成我们估晶振负载匹配时很不方便。

此外，对于此电路，并不是说不加匹配阻容的晶振，就直接振在32MHz的质量好。不加匹配就振到了32MHz的泛晶振，说明这个晶振在1pF左右负载电容下，总损耗已经使得基音被抑制，晶振损耗值不小。相反，能振在基音的，说明它的损耗较小。

rgzdb

许老师,还有没有套件了？我在乌鲁木齐，顺丰支持到付吧。

xjw01

回复 433# rgzdb


    我也不知道。

大眼晶

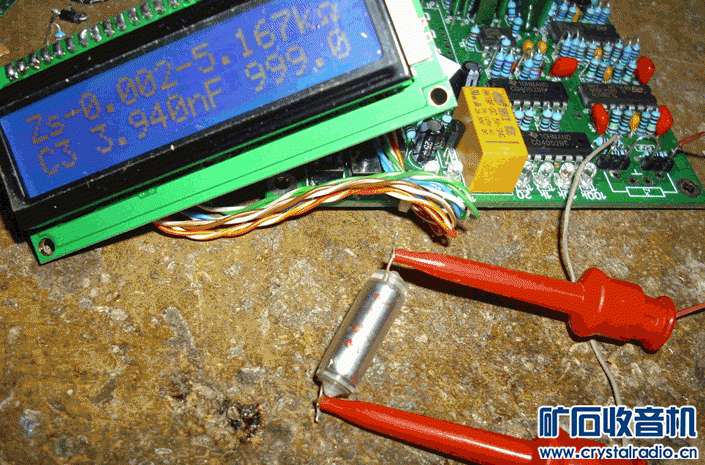

测一个标称３９２３P CBM精密电容，三个电路有共同特点开源。分别是
网友jun427M8制作电感、电容、电解电容测量仪表ourdev.cn/bbs/bbs_content.jsp?bbs_sn=3279392&bbs_page_no=1&search_mode=3&search_text=jun427&bbs_id=9999
网友展翅高飞测量小电感电容的LC表crystalradio.cn/bbs/viewthread.php?tid=99346&extra=&highlight=%2B%D5%B9%B3%E1%B8%DF%B7%C9&page=1
许老师的0.3%精度LCR数字电桥

sxzxy

许老师：我在M+R 100k进行上下桥臂对称检查出现UP:0 DW:0   20,1K,10K都是up：1  dw：1，这正常吗？在G1X 校准接入3.299欧，显示3.301欧。调整没变化。还有用X键切换串联与并联模式显示四个参数有什么区别？

xjw01

许老师：我在M+R 100k进行上下桥臂对称检查出现UP:0 DW:0   20,1K,10K都是up：1  dw：1，这正常吗？在G1X 校 ...
sxzxy 发表于 2012-1-19 22:05

    UP:0 DW:0，这说明上下臂增益档位是对称的，100k档，采用0:0校准，其它档位采用1:1校准。两种方式，都满足校准的对称性要求。校准在在桥平衡时校准的。
G1X是校正相位，不是校正幅度。
应调整G1，而不是G1X
3.299测成3.301，这样误差偏大一些。

xjw01

许老师：我在M+R 100k进行上下桥臂对称检查出现UP:0 DW:0   20,1K,10K都是up：1  dw：1，这正常吗？在G1X 校 ...
sxzxy 发表于 2012-1-19 22:05

    串、并联，是等效模型上的区别。
具体换算公式或原理，可以查一下成品电桥的手册。如th2822、LCZ1062等。
坛上输入公式比较麻烦，我就不写出来了。

sxzxy

谢谢楼上。还有一些不太明白的。就是测量电容 电感 电阻等四个参数具体表示什么意义？再有串联 并联参数变化有什么含义？
