废品收购站收来的高乐（KORES）电子管收音机，供大家交流学习

woodyallen · 发表于 2025-2-14 20:22:33

再补充几个细节照片，大中周外壳的下面，从右向左写着“中央行出品”

woodyallen · 发表于 2025-2-14 21:05:04

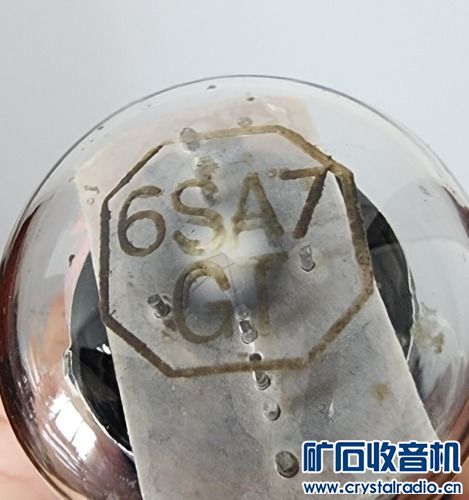

6SA7（GT）

woodyallen · 发表于 2025-2-14 21:05:51

电子管6SK7（GT）

woodyallen · 发表于 2025-2-14 21:06:34

电子管6SQ7（GT）

woodyallen · 发表于 2025-2-14 21:07:27

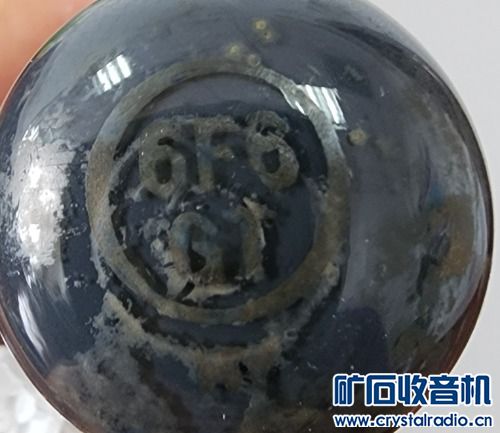

电子管6F6（GT）

woodyallen · 发表于 2025-2-14 21:17:12

电子管标注的底部是HYTRON, MADE IN U.S.A,也就是生产厂家美国海特龙公司。

woodyallen · 发表于 2025-2-15 13:58:31

都是美国制造的HYTRON牌子的电子管

woodyallen · 发表于 2025-2-15 14:00:07

5Y3（GT）第五个电子管，在最里面。

woodyallen · 发表于 2025-2-15 14:02:56

机芯拿出来看看。底部拍几张照片。

南京湖南路 · 发表于 2025-2-15 14:33:56

首先要用毛刷和吸尘器将机器清理除尘

woodyallen · 发表于 2025-2-15 22:19:47

大变压器上标注“水森出品”（从左到右）。输出端有6个，1接地，2是6.3伏，3是12伏（空闲），4是700伏，5接地，6是700伏

woodyallen · 发表于 2025-2-15 22:23:30

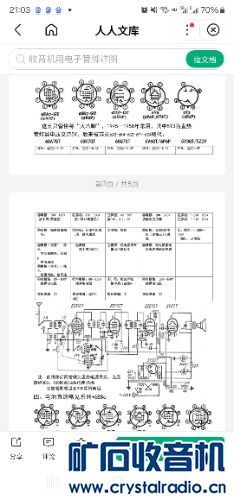

很高兴找到一张电路图！还有五个电子管的管脚图，拿来分享。

woodyallen · 发表于 2025-2-16 07:37:49

这个电路图更清楚一点吧。

woodyallen · 发表于 2025-2-16 12:03:39

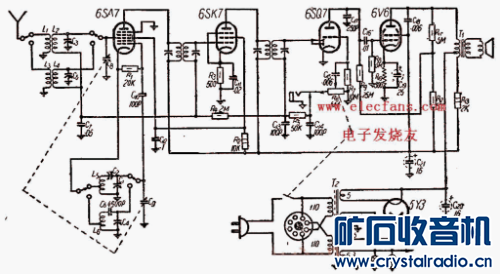

类似的电子管机收音机电路图。

幸福的阳光y · 发表于 2025-2-16 17:25:25

机子漂亮，古董级了好好的搭理好，值得收藏
