示波器的新玩法，直接看广播信号

MF35_ · 发表于 2024-7-26 19:37:43

本帖最后由 MF35_ 于 2024-7-26 19:41 编辑

量子隧道发表于 2024-7-26 17:56
刚才试了一下，8bit和10bit模式，FFT并没有看到信噪比的区别。底噪都是在-120dBV+那里晃荡。
我理解，所 ...

是的，FFT本身就是窄带滤波算法，相当于对每一个频率点做窄带滤波（它实际上是过采样+加权抽取，加权值正好是对应频点的正弦波幅值数据），而过采样+平均抽取实际上是以0频率为中心做窄带滤波（因为0频率是没有波动的，等于不加权求平均），所以FFT本身就等于过采样了，只要数据足够多，8bit和12bit没什么区别，关键是数据量，只是达到同样的噪声水平，12bit需要的数据量小于8bit，但当数据量足够大的时候，不论8bit还是12bit，噪声都会触底，所以看上去就都一样了

量子隧道 · 发表于 2024-7-26 20:54:53

MF35_ 发表于 2024-7-26 19:35
我这里也多，只是我好像调的不太对，底噪比你的高，所以大多数被淹了，你的底噪明显比我低10几个dB，你 ...

我这个500uS一格，2G采样率，一格里1M个点，一屏10格，一窗有10M个点，不比你的采样点数多。

MT4S301 · 发表于 2024-7-26 21:02:35

我自己用细电线整的dipole，中间用LC窄带balun对准100MHz。用玩具VNA看，S11在95MHz达到-14dB。
扔在窗户外面tinySA看频谱，最强台-40dBm，noise floor -80dBm。

MT4S301 · 发表于 2024-7-26 21:05:40

量子隧道发表于 2024-7-26 16:28
是。增加采样点加适当随机噪声能提高等效ENOB，“over sampling and decimation”。理论上4倍过采样增加 ...

大师考不考虑一步到位，自己搭一个noise shaping+digital LPF的ADC

量子隧道 · 发表于 2024-7-26 21:08:53

MT4S301 发表于 2024-7-26 21:05
大师考不考虑一步到位，自己搭一个noise shaping+digital LPF的ADC

你说的是sigma delta ADC？可以搭一个玩玩，但是估计性能就不要想超过商用的了

sun10851 · 发表于 2024-7-26 21:24:36

靠示波器生存的人不一定买得起这样的设备，不靠示波器生存的人用来这样玩，社会不公平啊！

MF35_ · 发表于 2024-7-26 21:59:42

sun10851 发表于 2024-7-26 21:24
靠示波器生存的人不一定买得起这样的设备，不靠示波器生存的人用来这样玩，社会不公平啊！

我靠示波器生存啊，我工作环境高低档次的示波器有三台呢

，没示波器我怎么干活，不干活怎么买得起示波器自己玩

MF35_ · 发表于 2024-7-26 22:02:08

量子隧道发表于 2024-7-26 21:08
你说的是sigma delta ADC？可以搭一个玩玩，但是估计性能就不要想超过商用的了

washu它们不是搞了个多斜积分的吗，性能超过6位半了，你再搞个sigma delta的出来玩玩儿

量子隧道 · 发表于 2024-7-27 09:09:42

MT4S301 发表于 2024-7-26 21:02
我自己用细电线整的dipole，中间用LC窄带balun对准100MHz。用玩具VNA看，S11在95MHz达到-14dB。
扔在窗户 ...

你可以减小RBW，看看noise floor能否低下去。

scoopydoo · 发表于 2024-7-27 09:26:29

sun10851 发表于 2024-7-26 21:24
靠示波器生存的人不一定买得起这样的设备，不靠示波器生存的人用来这样玩，社会不公平啊！

靠示波器生存的人买不起两千块钱的示波器？这个玩笑开大了哈 ......

JHXC · 发表于 2024-7-27 10:10:16

本帖最后由 JHXC 于 2024-7-27 10:19 编辑

scoopydoo 发表于 2024-7-27 09:26
靠示波器生存的人买不起两千块钱的示波器？这个玩笑开大了哈 ......

几十年前，个人购买一台示波器一年的工资也不够。现在靠示波器生存的人，一个月的收入，类似的示波器买几台还有问题？

玩才是生存的本质！

量子隧道 · 发表于 2024-7-27 10:27:33

JHXC 发表于 2024-7-27 10:10
几十年前，个人购买一台示波器一年的工资也不够。现在靠示波器生存的人，一个月的收入，类似的示波器买 ...

对，玩才是生存的本质。mov99说过，关于玩，我们是认真的

要是淘废旧机来玩，真的可以以骨折价甚至骨灰价搞到好东西来玩。我的下下下。。。一个列入倒腾计划的机器还在压箱底，是20G采样率的，虽然离256G采样率还有很远，但是仍然是向世界领先迈出了一大步。

scoopydoo · 发表于 2024-7-27 10:45:03

本帖最后由 scoopydoo 于 2024-7-27 10:48 编辑

量子隧道发表于 2024-7-27 10:27
对，玩才是生存的本质。mov99说过，关于玩，我们是认真的
要是淘废旧机来玩，真的可以以骨折价甚至 ...

力科 SDA4000A、5000A 还是 6000A ？？？

量子隧道 · 发表于 2024-7-27 10:53:53

scoopydoo 发表于 2024-7-27 10:45
力科 SDA4000A、5000A 还是 6000A ？？？

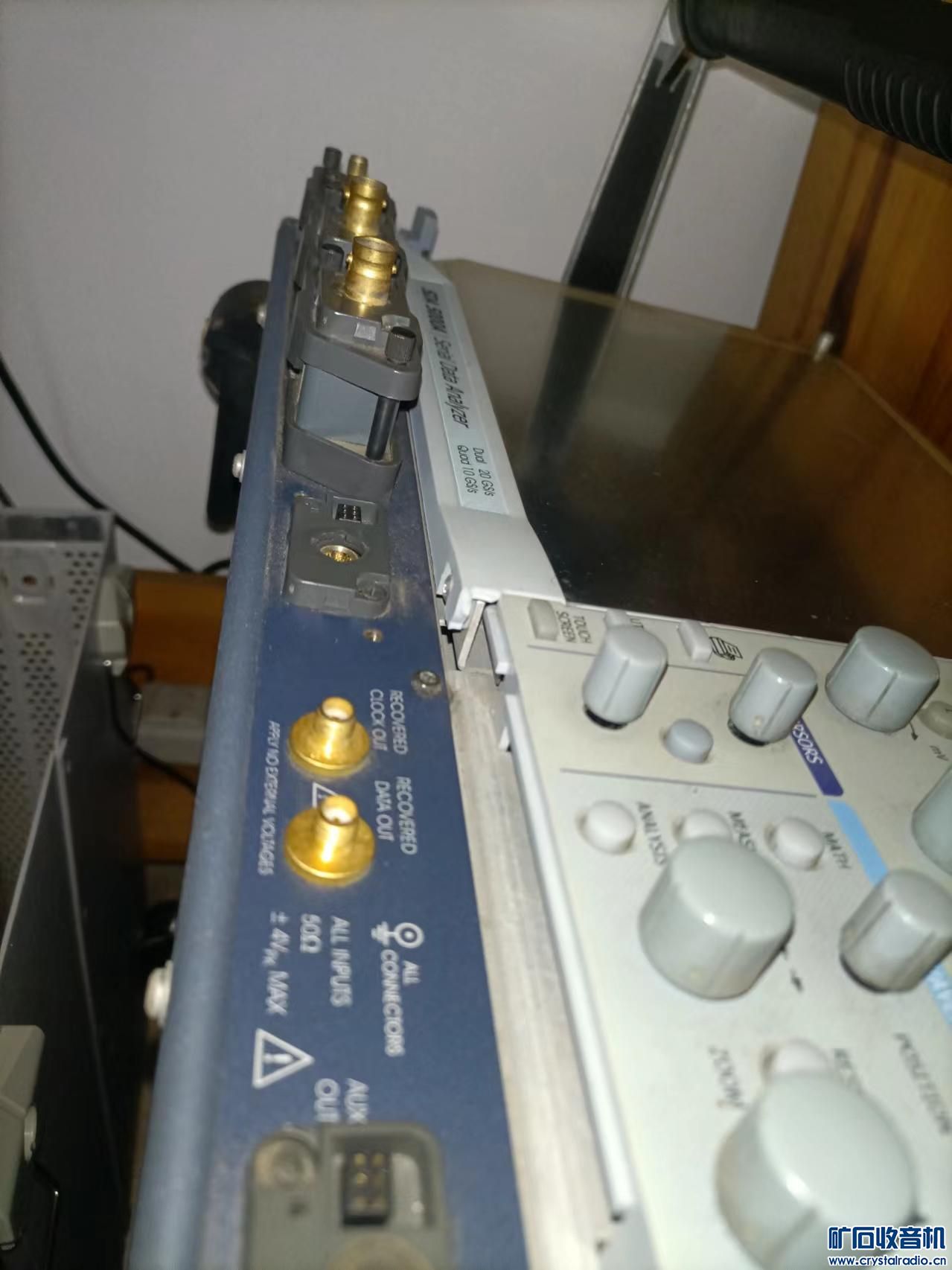

我这个是5000A。目前目测信号通道ok，面板控制有些问题，鼠标控制还未试，不知好坏。力科的机器，感觉面板是设计缺陷，老机器几乎个个面板坏，塑料都是脆的，不过可以网上down个面板3D模型去某宝找个打印店打印一个来替换。也不清楚能否升级到6000A。我想原理上没问题，问题都在操作上。如果新鸡的1/10是骨折价的话，我这个就是骨灰价。

scoopydoo · 发表于 2024-7-27 10:57:19

量子隧道发表于 2024-7-27 10:53
我这个是5000A。目前目测信号通道ok，面板控制有些问题，鼠标控制还未试，不知好坏。力科的机器，感觉面 ...

只要关键部位是好的，其它的真无所谓了。

建议考虑给机器换个 SSD，俺的 RS SFU 就给升级了 SSD 和内存，使用体验好多了。
