自制超高频毫伏表检波探头

JHXC · 发表于 2024-7-11 15:19:23

mowin 发表于 2024-7-11 10:10
还有一事不明，导通压降为0.6V的二极管，如何能检波几毫伏的高频信号？匪夷所思

我的理解是，较小的信号也能让二极管表现出PN结特性，正向有电流流过、反向电流极小，随着信号增大，流过的正向电流也增大，只是不服从欧姆定律。毫伏表内部的电路具有放大作用，所以很小的信号能够显示出来。一般人平时没有去注意PN结小信号的检波或整流。

szszjdb · 发表于 2025-2-12 13:37:03

JHXC 发表于 2024-7-11 15:19
我的理解是，较小的信号也能让二极管表现出PN结特性，正向有电流流过、反向电流极小，随着信号增大，流过 ...

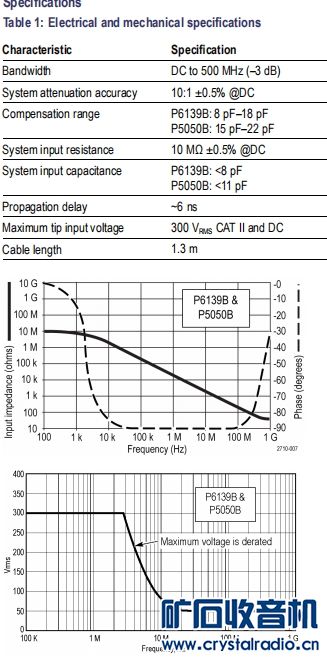

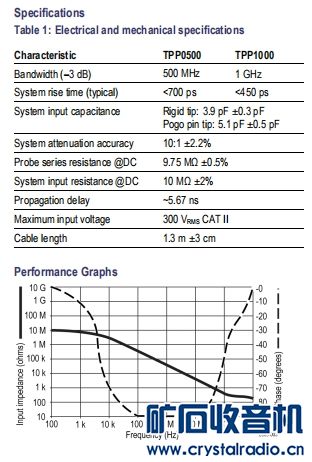

老先生新年好，能不能研究改造下示波器探头，把低带宽如100MHz的改成500MHz的，可以接示波器看更多细节？

JHXC · 发表于 2025-2-12 16:03:54

szszjdb 发表于 2025-2-12 13:37
老先生新年好，能不能研究改造下示波器探头，把低带宽如100MHz的改成500MHz的，可以接示波器看更多细节？ ...

没有这种能力、也没有这种精力了！除了实验需要材料，还要有必要的仪器，实验需要投入费用，最后的成本或许高于成品！

szszjdb · 发表于 2025-2-12 16:39:45

不知道原理上有没有可能，看来难度不小。多谢先生指教，祝元宵快乐，平安幸福

BG3KYT · 发表于 2025-2-13 11:52:11

做工太精细了

向楼主学习

探索power · 发表于 2025-2-19 18:08:27

哪位老师有da22毫伏表探头制作方法

星月湾 · 发表于 2025-2-19 18:25:34

技术的功底深厚

swp · 发表于 2025-2-19 19:05:33

mowin 发表于 2024-5-24 17:19
感谢

那我就试了

百兆以上钮子开关很不理想，业余做衰减器最好的办法就是做成同轴的，一端公一端母，想增加衰减就再串联。最难弄的就是1、2、3、5。10db的很经典，不要做过大衰减的，分布参数影响很大。电阻要脱漆看看有没有刻槽？非标电阻用牙膏与橡皮打磨。

mowin · 发表于 2025-2-20 08:45:02

swp 发表于 2025-2-19 19:05
百兆以上钮子开关很不理想，业余做衰减器最好的办法就是做成同轴的，一端公一端母，想增加衰减就再串联。 ...

多谢前辈指点。已经买了几个固定的SMA衰减器，按需串联使用，也挺方便。没有弄可调衰减器了，主要是杂事忙时间太少。以后有时间考虑用数控的衰减IC做。比如PE4302，很方便的
