求SL-6.0的电子管绘图元件库

牛哥土炮

求知无足 发表于 2024-3-3 20:46
朋友是如何操作的呢？我只要拖放，就是整个所有的元件都拖到了工作面上，不能一个一个地拖放。

刚才下载了您用的那个库文件，才知道是咋回事。您想要自己用着方便，还得做点工作：
1、那个文件是作为一个元件用的。您先把这个“元件”放入文件。
2、解锁组件，这里面有两个不同的“组件”种类。一种是作为元件可以直接用的，一种不能，只是个“画法”。
3、如果是单独可用的原件，您点击以后，用文件中的“另存为原件”，名字您根据原件的内容取名。
4、如果是不能作为单个原件的，那就选定原件所包含的“线条”，也是用另存为原件的方法，保存为原件。
这样你的元件库内就有了属于自己的“原理图原件”了，还可以自己随时增加。

牛哥土炮

基本就是这个意思了。

求知无足

在哪里找到保存在这个项呢？

求知无足

牛哥土炮 发表于 2024-3-3 21:07
基本就是这个意思了。

谢谢朋友！我按照朋友所说，加载所有的元件后，点击其中的某个元件，会变色的，可以另存为一个元件。我已经把这些元件中的两个另存为元件了。正像朋友所说，其中有的，只是导线的组合，不是整体的一个元件，无法另存。请朋友详细说说由导线组成的，该如何具体另存为一个元件。

求知无足

目前，我仅找到这两个整体元件：

求知无足

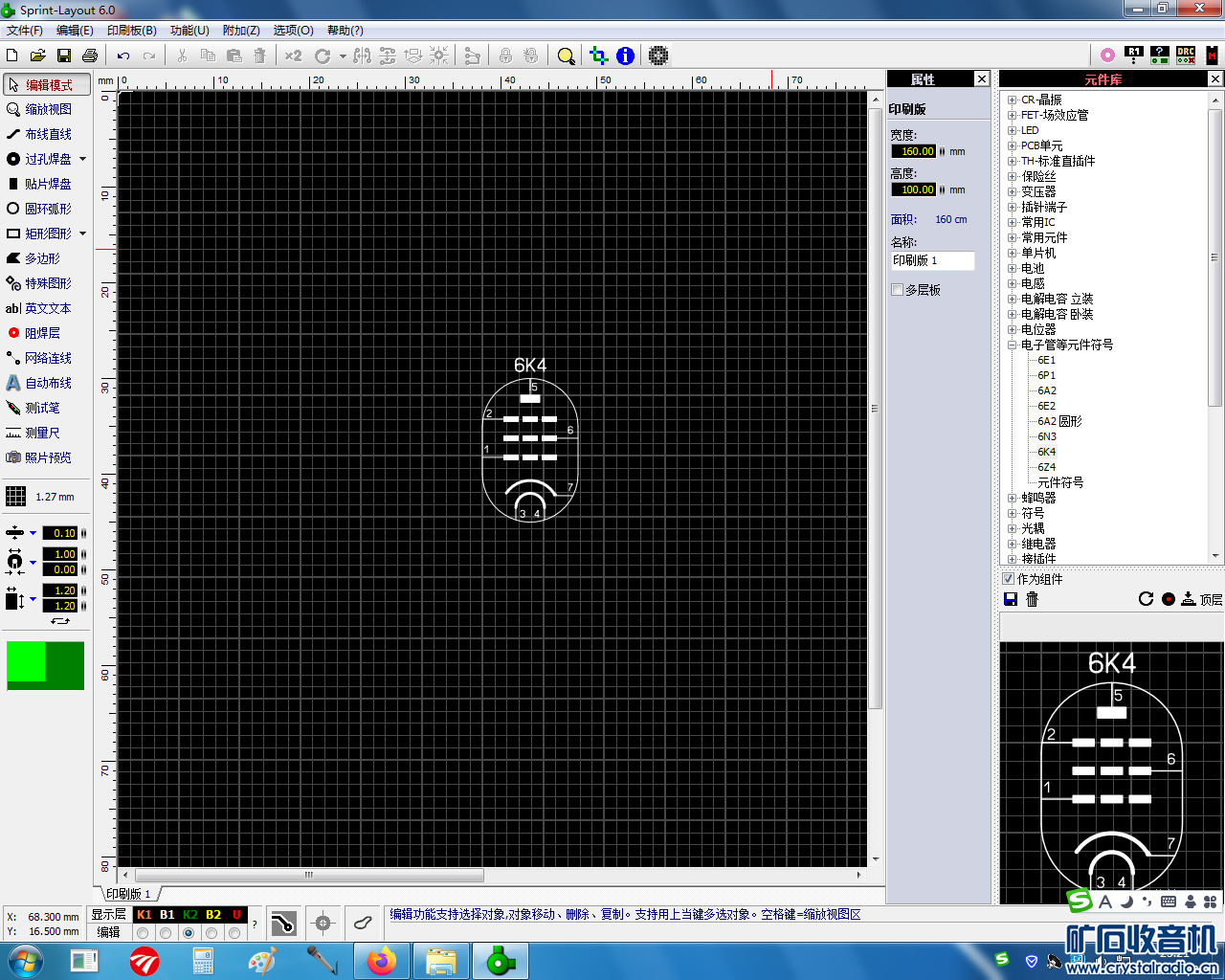

比如，这个图中的6K4，我就无法保存为元件，因为它是由许多线条组成的，而我不会一次性选取这所有的线条，

求知无足

现在我已经另存的元件有七个：

求知无足

6K4，我只能保存其中的一条线，不能保存为一个完整的元件。

牛哥土炮

求知无足 发表于 2024-3-3 22:11
6K4，我只能保存其中的一条线，不能保存为一个完整的元件。

对于不是整体的，是很多线条组成的，按住鼠标左键，把自己想要保存成原件的区域内的线条都选定，然后选择另存为原件。

牛哥土炮

求知无足 发表于 2024-3-3 22:11
6K4，我只能保存其中的一条线，不能保存为一个完整的元件。

就是这个意思，把“选定的区域”另存为原件。

牛哥土炮

跟25楼相比，这里没有选择“6K4”的字符，存成原件之后，就没有上面的那个“6K4”，您可以编辑原件的属性，把这个原件命名成任何相同结构的管子。

求知无足

牛哥土炮 发表于 2024-3-3 23:13
对于不是整体的，是很多线条组成的，按住鼠标左键，把自己想要保存成原件的区域内的线条都选定，然后选择 ...

按照朋友的方法，我已经把6K4保存为一个完整元件。谢谢！

牛哥土炮

求知无足 发表于 2024-3-3 23:23
按照朋友的方法，我已经把6K4保存为一个完整元件。谢谢！

一般来说，不把原件的型号的丝印都包括进来，在后期标注原件的型号，这样型号字符的位置可以移动，也可以旋转，这样更灵活。

求知无足

牛哥土炮 发表于 2024-3-3 23:31
一般来说，不把原件的型号的丝印都包括进来，在后期标注原件的型号，这样型号字符的位置可以移动，也 ...

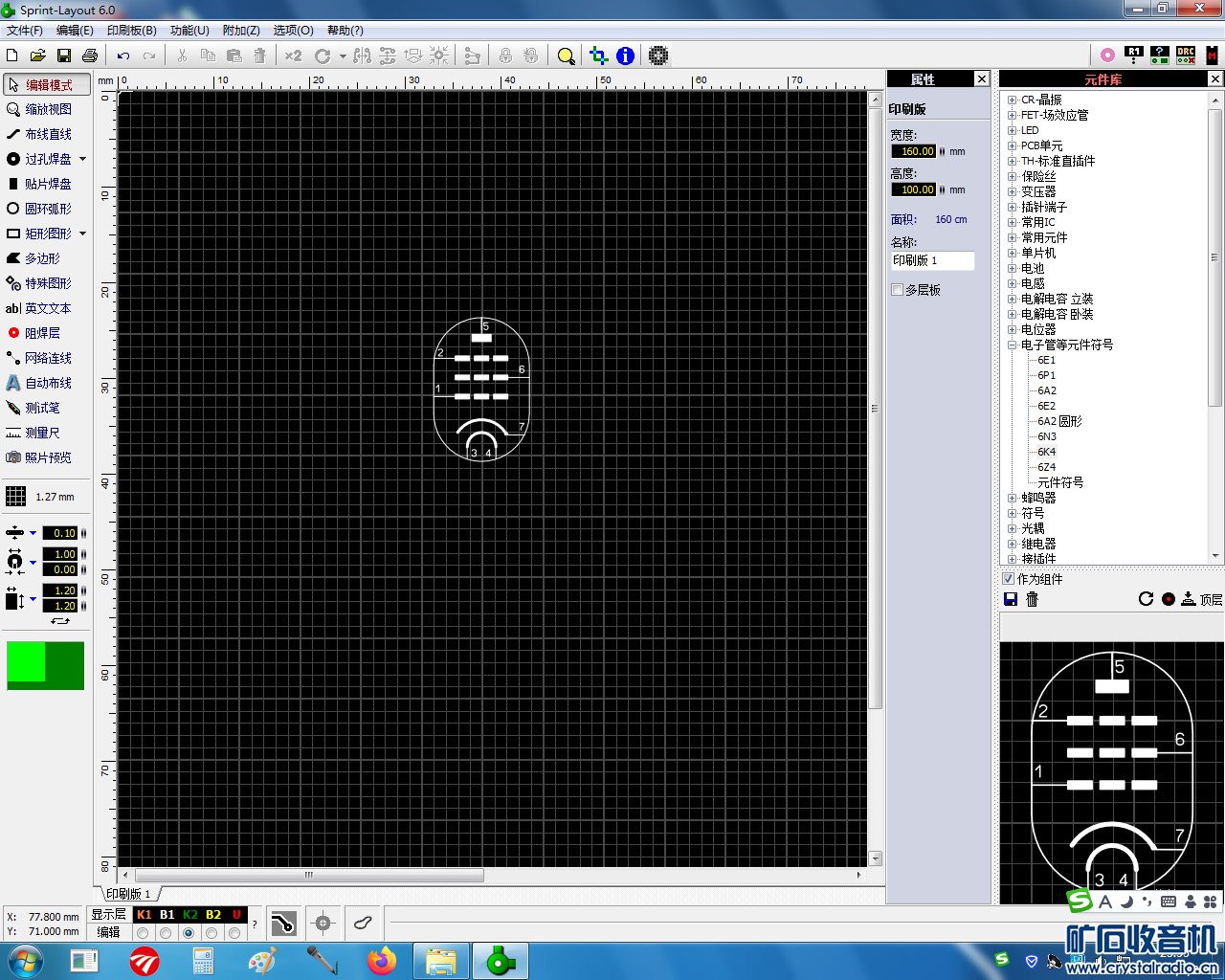

按照朋友的方法，又把6K4存成这样的：

牛哥土炮

求知无足 发表于 2024-3-3 23:57
按照朋友的方法，又把6K4存成这样的：

    对，就是这样操作，在画图的时候，先把原件库里的原件拖到画图区域。然后双击这个原件，就可以标注原件的编号和原件的数值了，这两个参数我的软件版本不兼容中文，只能用英文字符了。
    这样做原件库好处就是，因为原件的编号和型号（原件数值），这两个是以丝印（印字）的方式出现的，位置和角度可以变化，可以移动躲避开走线，绘出来的原理图更漂亮，条理性更强。
