4P1S，国产小功率直热管的经典

柳下花言 · 发表于 2023-9-20 10:30:54

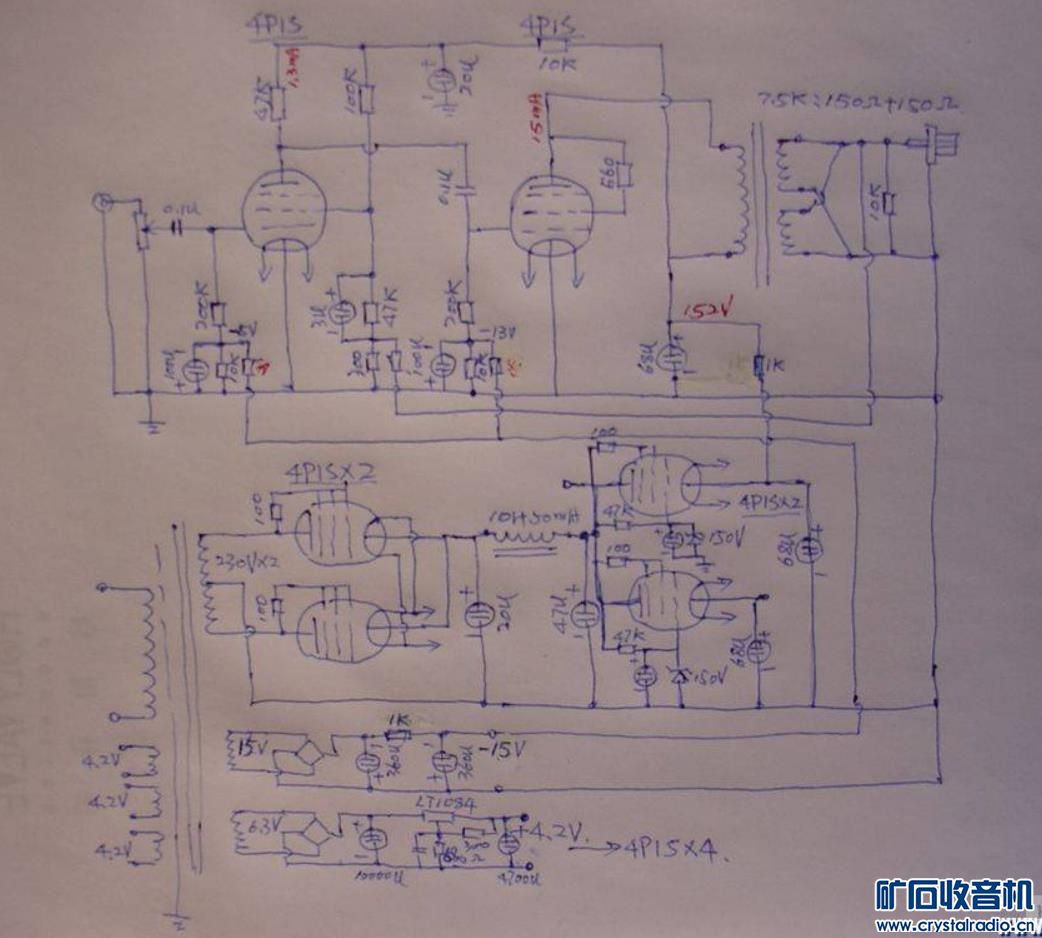

这，还不算狠的，还有更狠的，4P1S整流，4P1S稳压，4P1S推动，4P1S输出：

柳下花言 · 发表于 2023-9-20 10:45:04

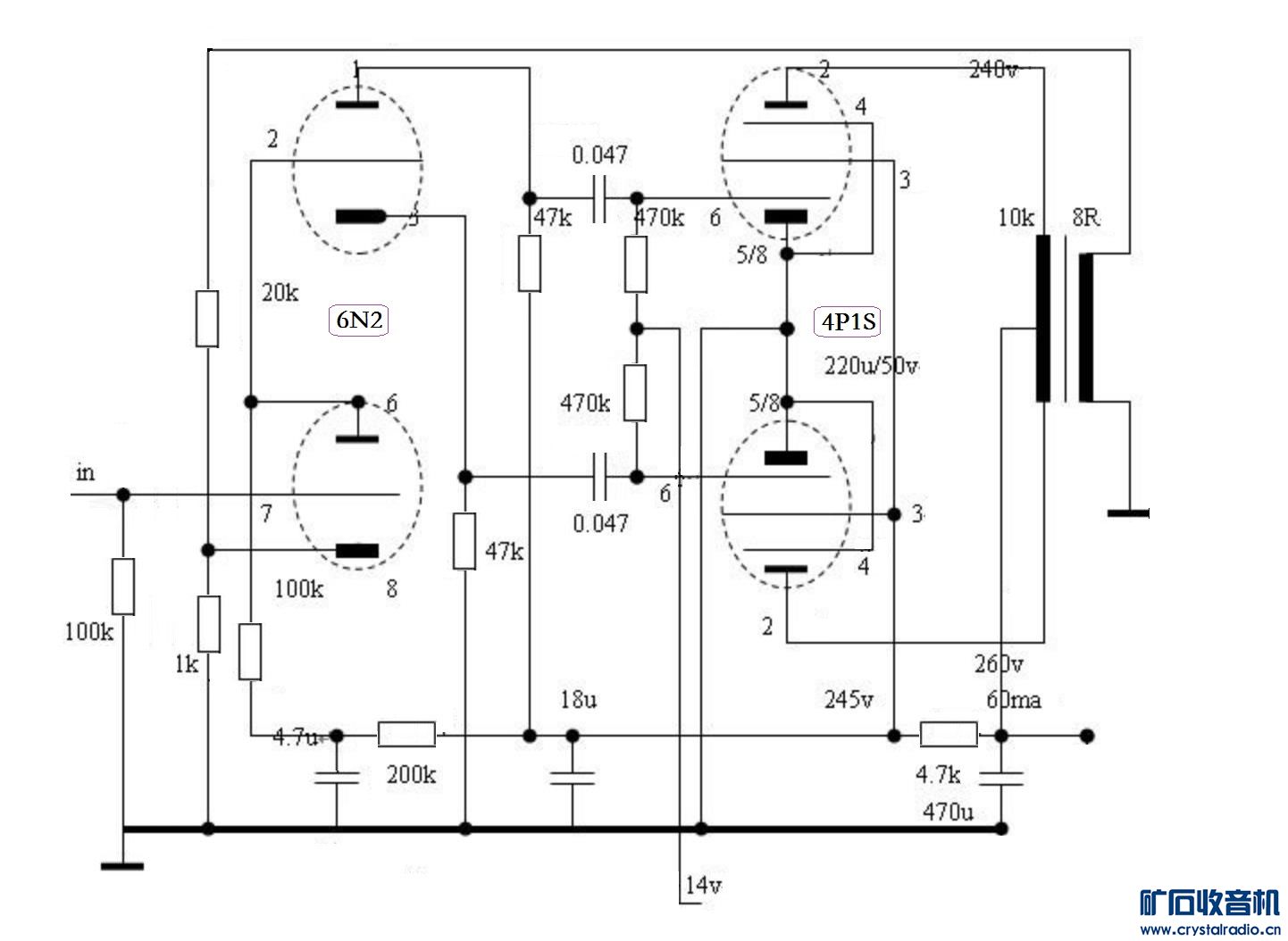

下面是4P1S推挽了：采用屏阴分割倒相的电路

柳下花言 · 发表于 2023-9-20 10:46:25

还是推挽，分压倒相的

柳下花言 · 发表于 2023-9-20 10:48:16

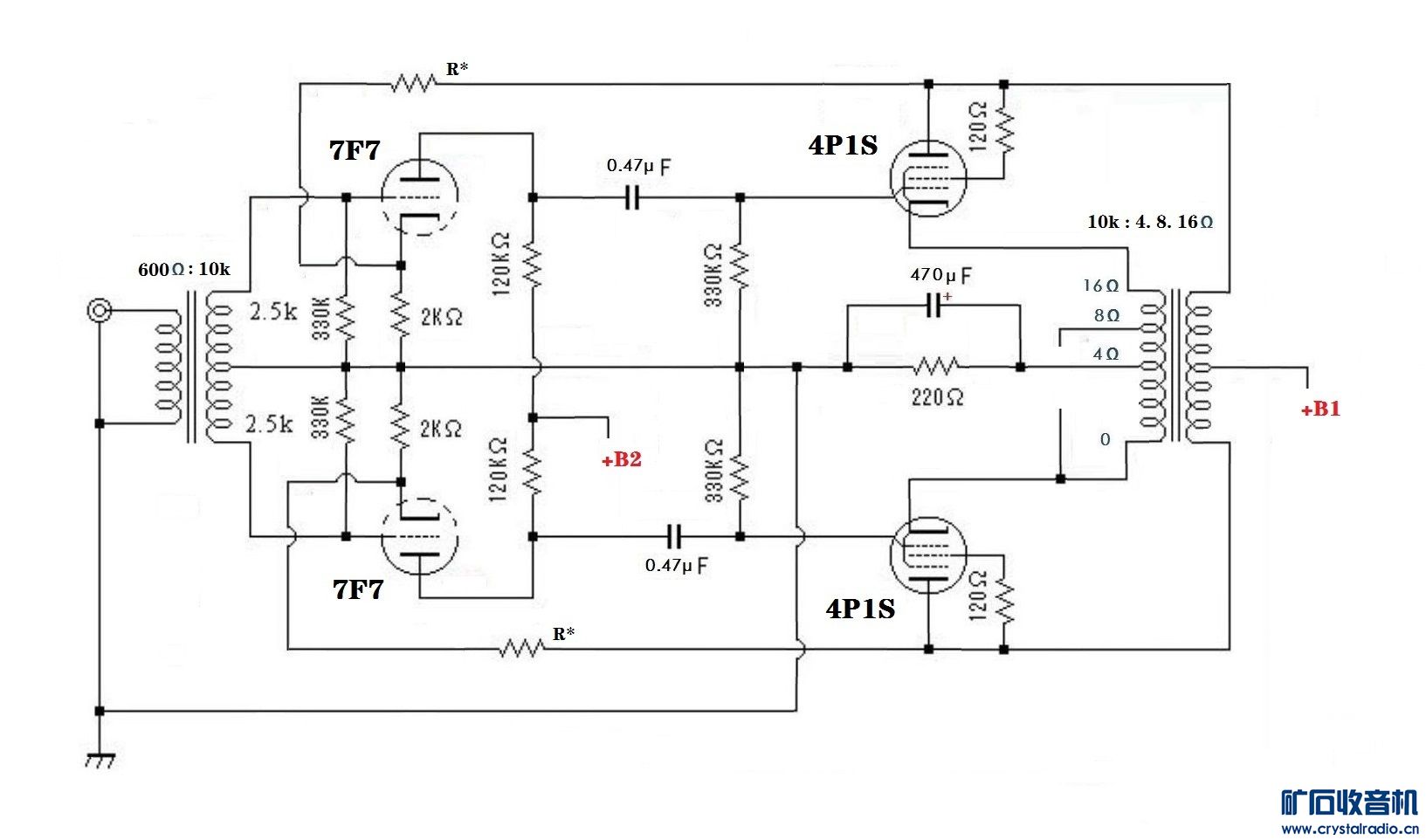

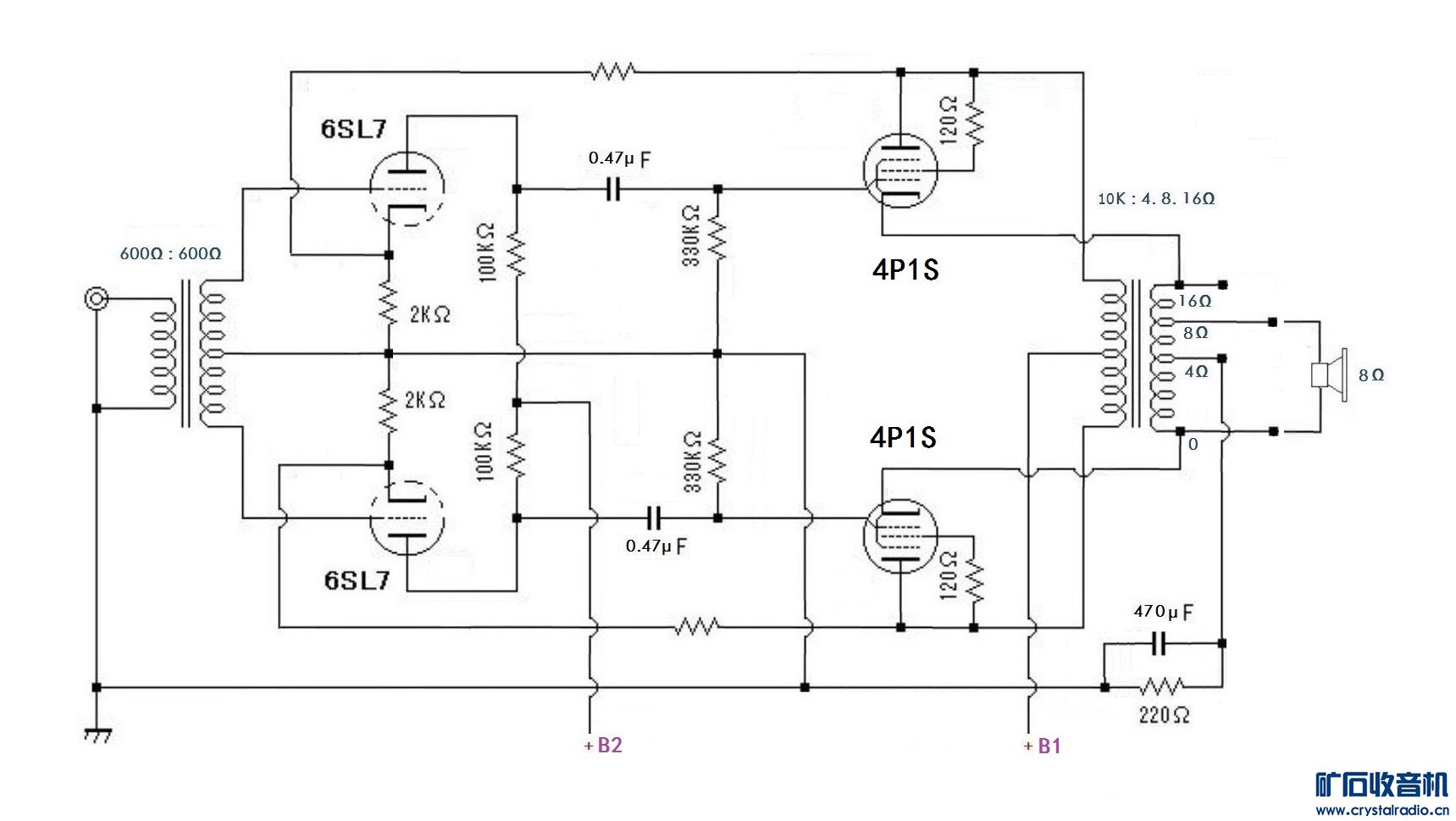

4P1S推挽，平衡输入（或输入牛倒相的）

柳下花言 · 发表于 2023-9-20 10:50:55

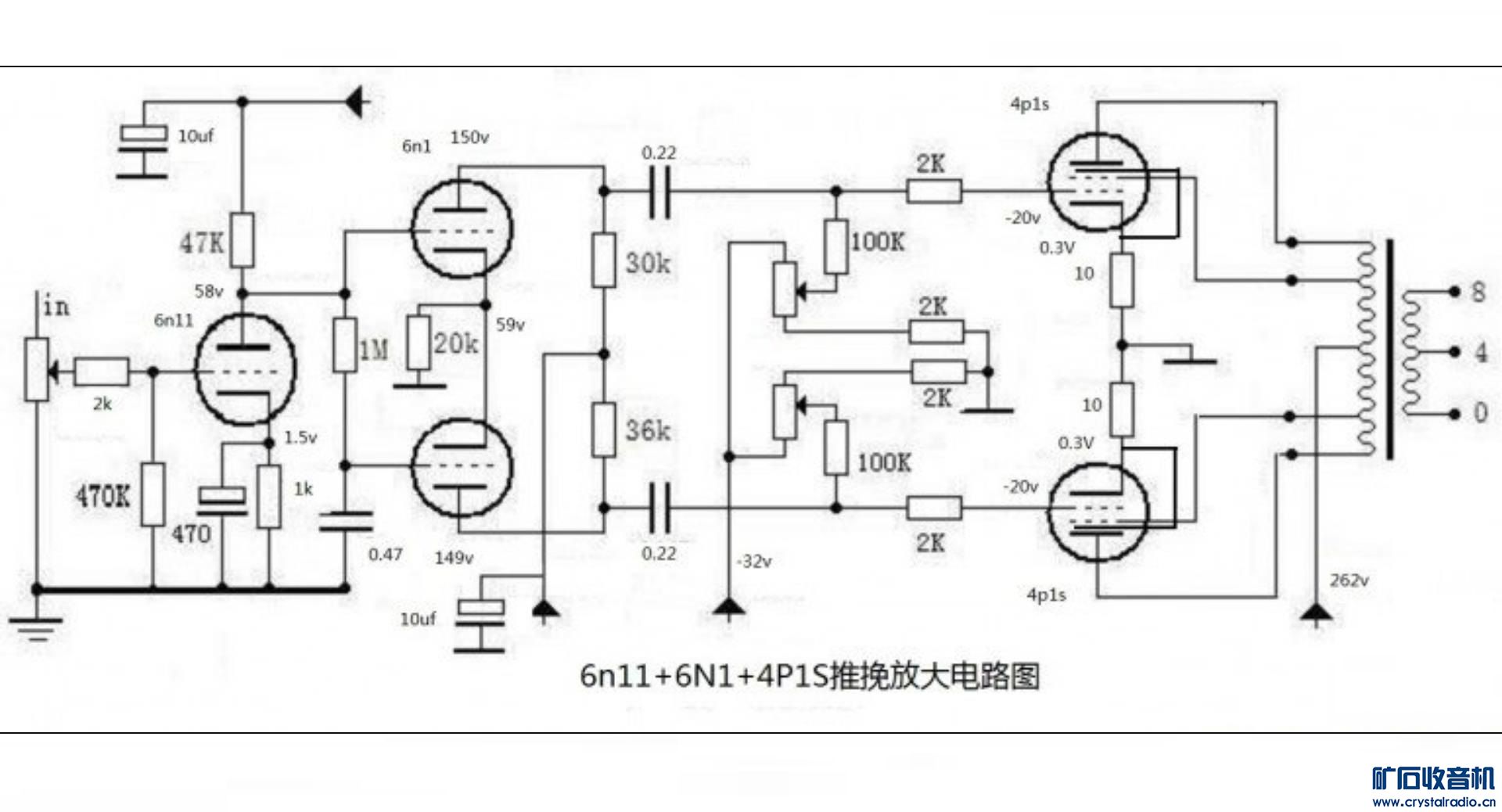

4P1S推挽：长尾及自平衡倒相电路

柳下花言 · 发表于 2023-9-22 10:57:44

下面是4P1S作推动的应用：

一、推300B单端：

柳下花言 · 发表于 2023-9-22 10:58:39

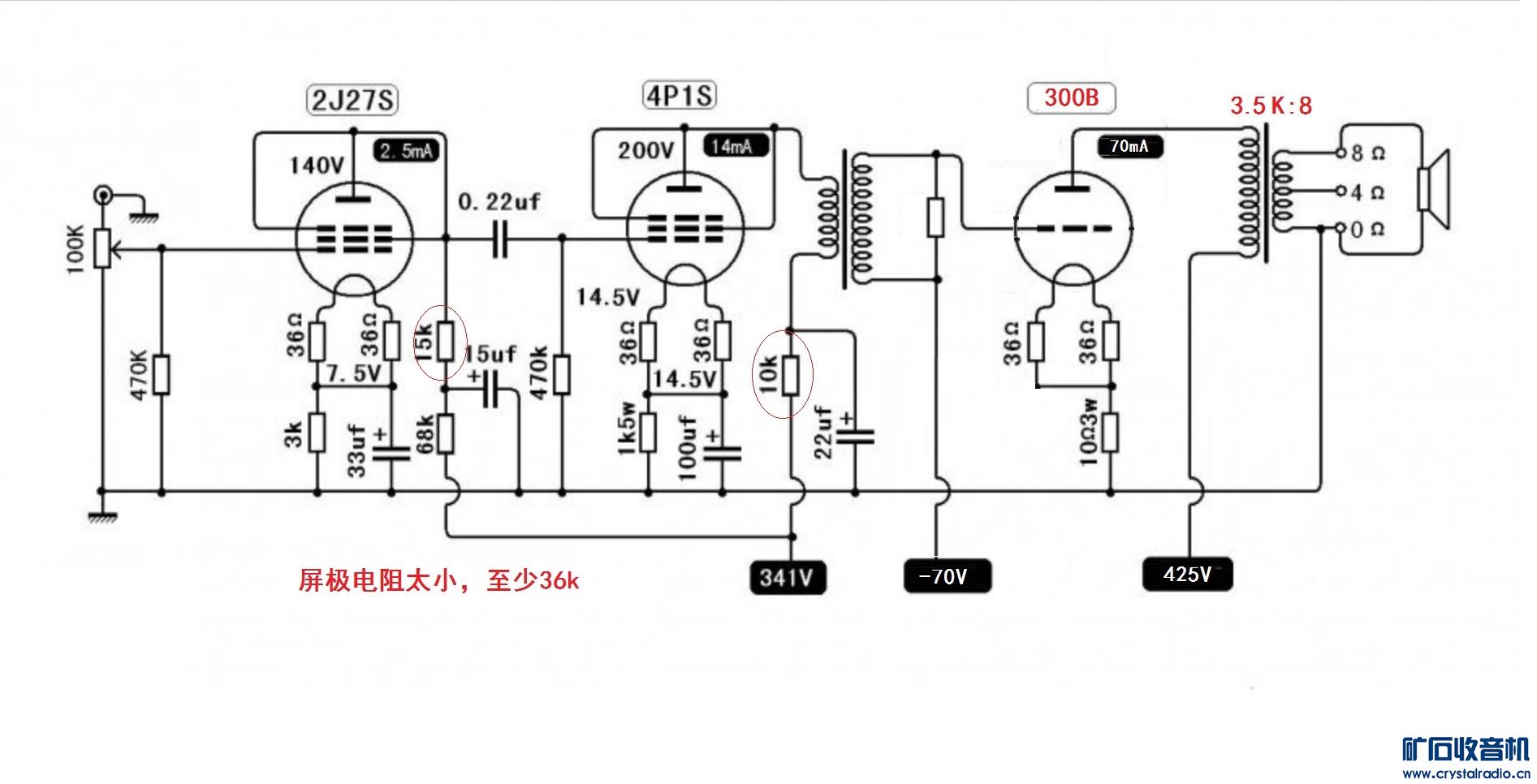

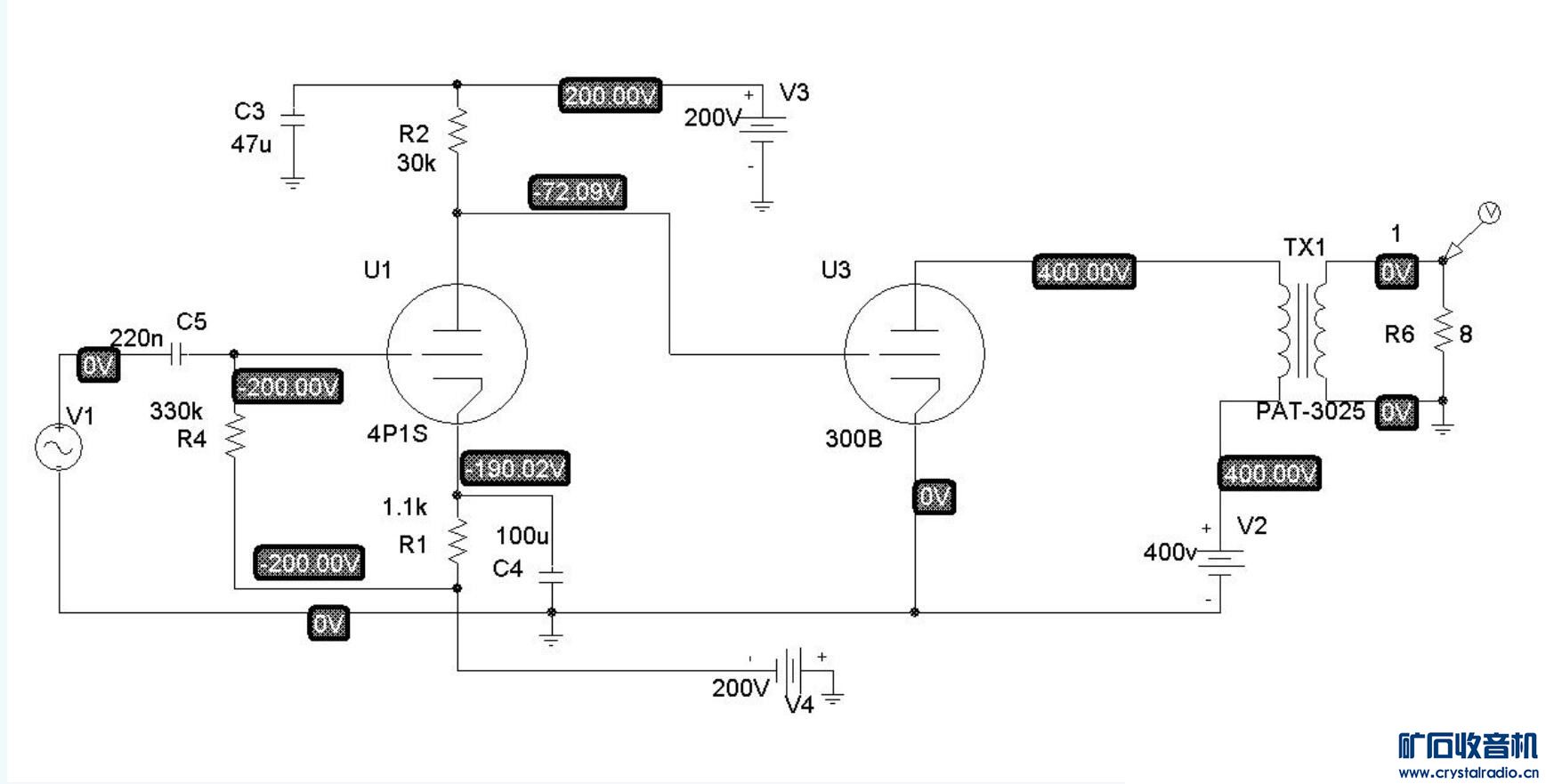

推300B的电路

柳下花言 · 发表于 2023-9-22 11:01:31

学胆老师（第一个）全直热推300B的电路：

柳下花言 · 发表于 2023-9-22 11:03:49

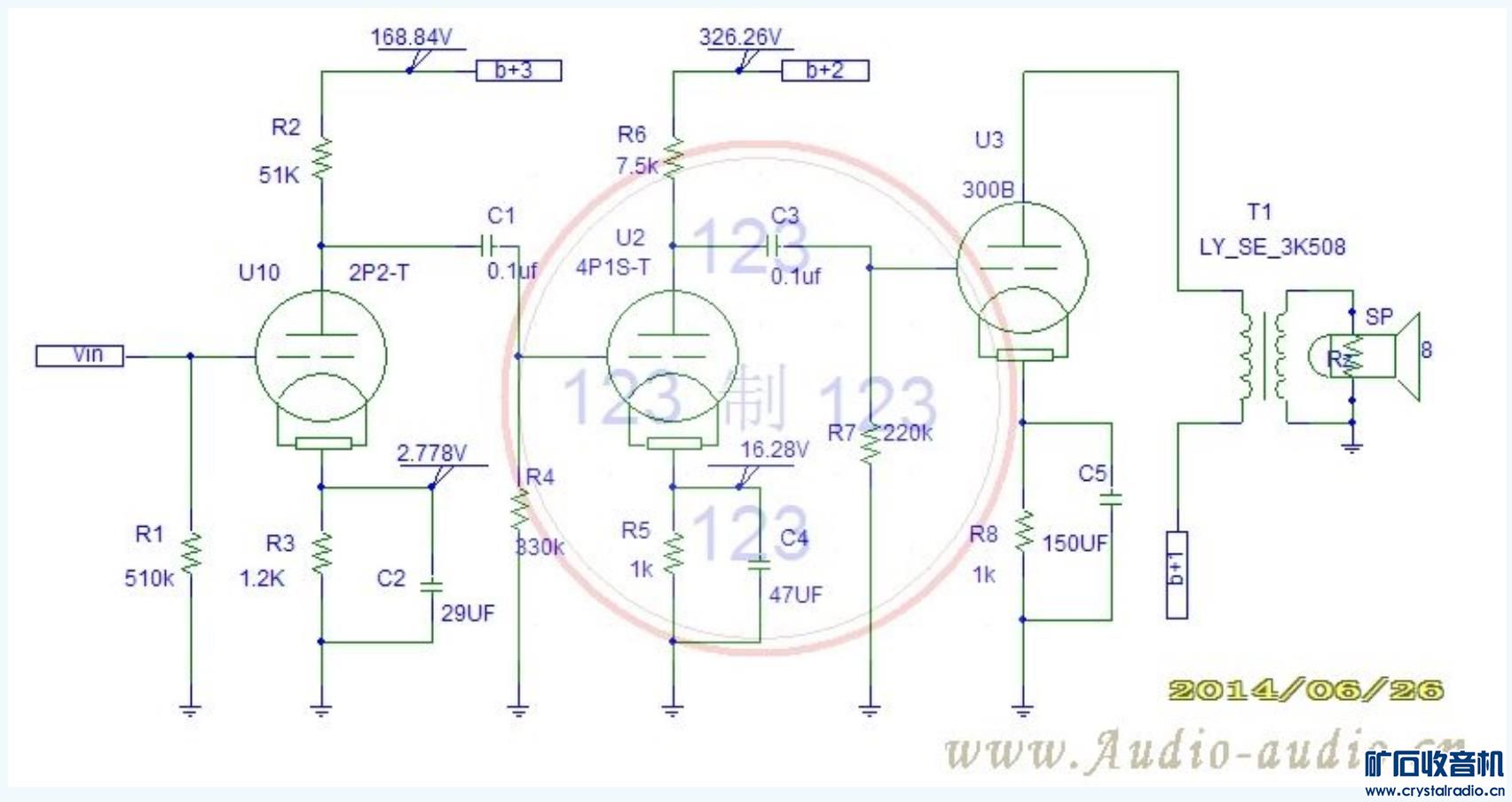

123（杨老师）设计的全直热推300B：

柳下花言 · 发表于 2023-9-22 11:04:45

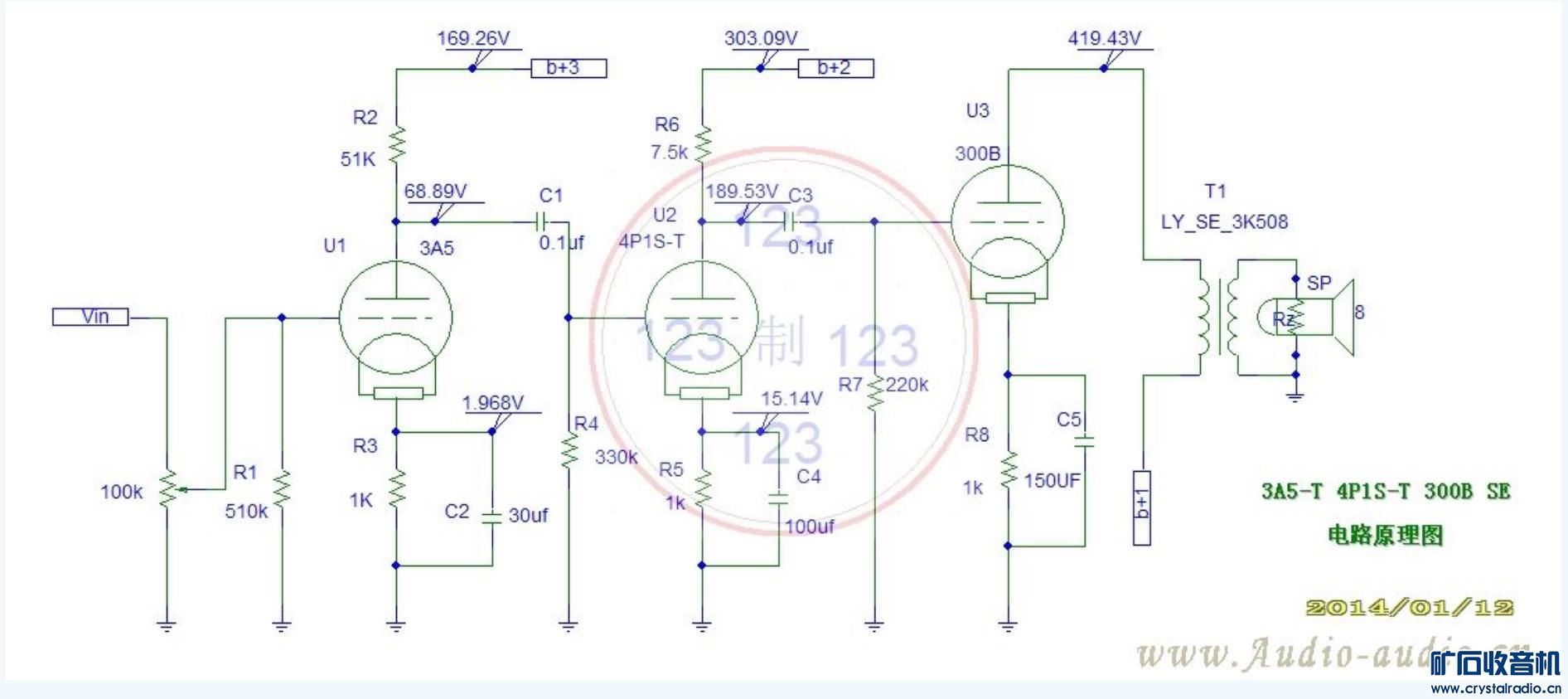

还是全直热电路：

柳下花言 · 发表于 2023-9-22 11:06:40

二、全直热电路推FD422单端

whmks · 发表于 2023-9-22 11:08:12

柳下花言发表于 2023-9-20 10:46
还是推挽，分压倒相的

4p1s专业户，谢谢，收下了。

柳下花言 · 发表于 2023-9-22 11:08:23

三、全直热推811的电路：

柳下花言 · 发表于 2023-9-22 11:09:56

4P1S阴随推811的
