4P1S，国产小功率直热管的经典

柳下花言

在胆机界流传着-直热管好声，但早期（上世纪80年代前）国产用于胆机的直热管并不多，小功率直热管首推4P1S（还有FU15，比起4P1S来，其产量要少很多）是其中的经典。

说起4P1S，用它来做前级，做推动，做单端与推挽，有很多老师实验和制成了机器，也赢得了好声的名气！

下面，将收集的有关4P1S的资料，发上来。期待对电子管爱好者，在4P1S胆机的制作上，有所作用。

于海旺

4P1S是直热阴极锁式五极功率放大管。专门设计用于坦克电台的高频发射功率输出和声频功率输出。原型是欧洲4L20,是二战后期德国设计制造的，战后苏联接收了这个设计并命名为4П1几，应用于苏军的坦克电台中。北京电子管厂在50~60年代生产这个管型，是为当时武器装备的苏式或仿苏式T34坦克电台配套和备份的。在音响设备中，可用于桌面系统的功率放大。该管输出功率较小，在音响电路中适用于小功率输出或驱动放大，三极接法(μ=9、，Rp=1.2kΩ)可用于RC耦合放大。制作耳放还是不错的。
4P1S的等效管有4Π1几(苏联)。

独孤垂钓2023

看完了，好像木有看到真正的4P1S的实测曲线，偶来提供一下吧

三种4P1S：（1）军备管，全新拆箱； （2）彩盒全新； （3）插装全新。

三种管子：



标准接法，测试条件：
G3 = 0V
G2 = 150V
G1 = -12 ~ 0 V，步进1.0 V
Anode = 0 - 250V，步进 5.0 V

三种管子的曲线如下图：

军备管：

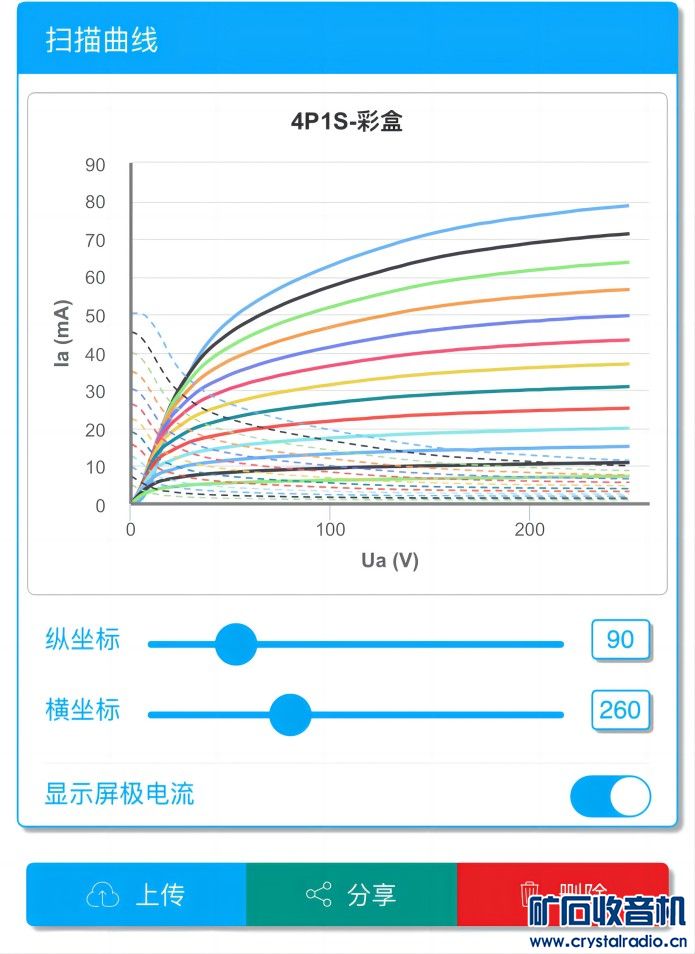

彩盒：


插装：


三种管子，肉眼可见的显著差别。。。同时，和数据手册的曲线，同样肉眼可见的差别。。。

所以，电路的设计者们，设计的工作点和实际的管子特性匹配了吗？

呀美喋

有个事 不知道真假。这个是德国坦克用电子管，德国坦克经常过一阵就在战场上被击毁。德军不知道原因。后来才知道是这个电子管寿命太短，用久了失效导致失联，被击毁

柳下花言

4P1S参数曲线（厂家提供）

柳下花言

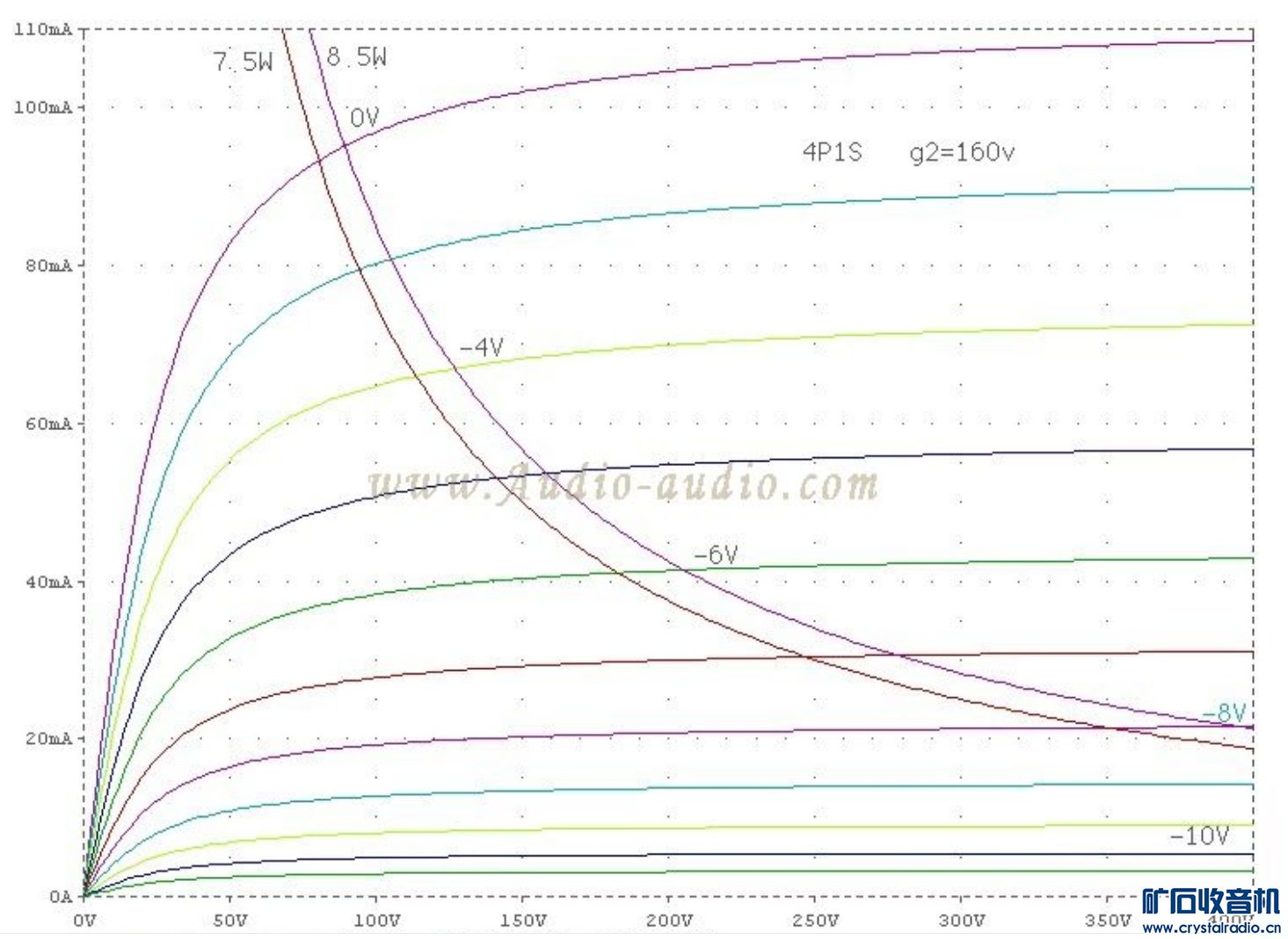

4P1S标准接法下的（不同帘栅压）曲线（123杨老师模拟，曾在音响中国论坛发布）

补充内容 (2023-9-20 10:33):
4P1S标准接法曲线，上标的栅负压不正确，请自行对照调整一下。

柳下花言

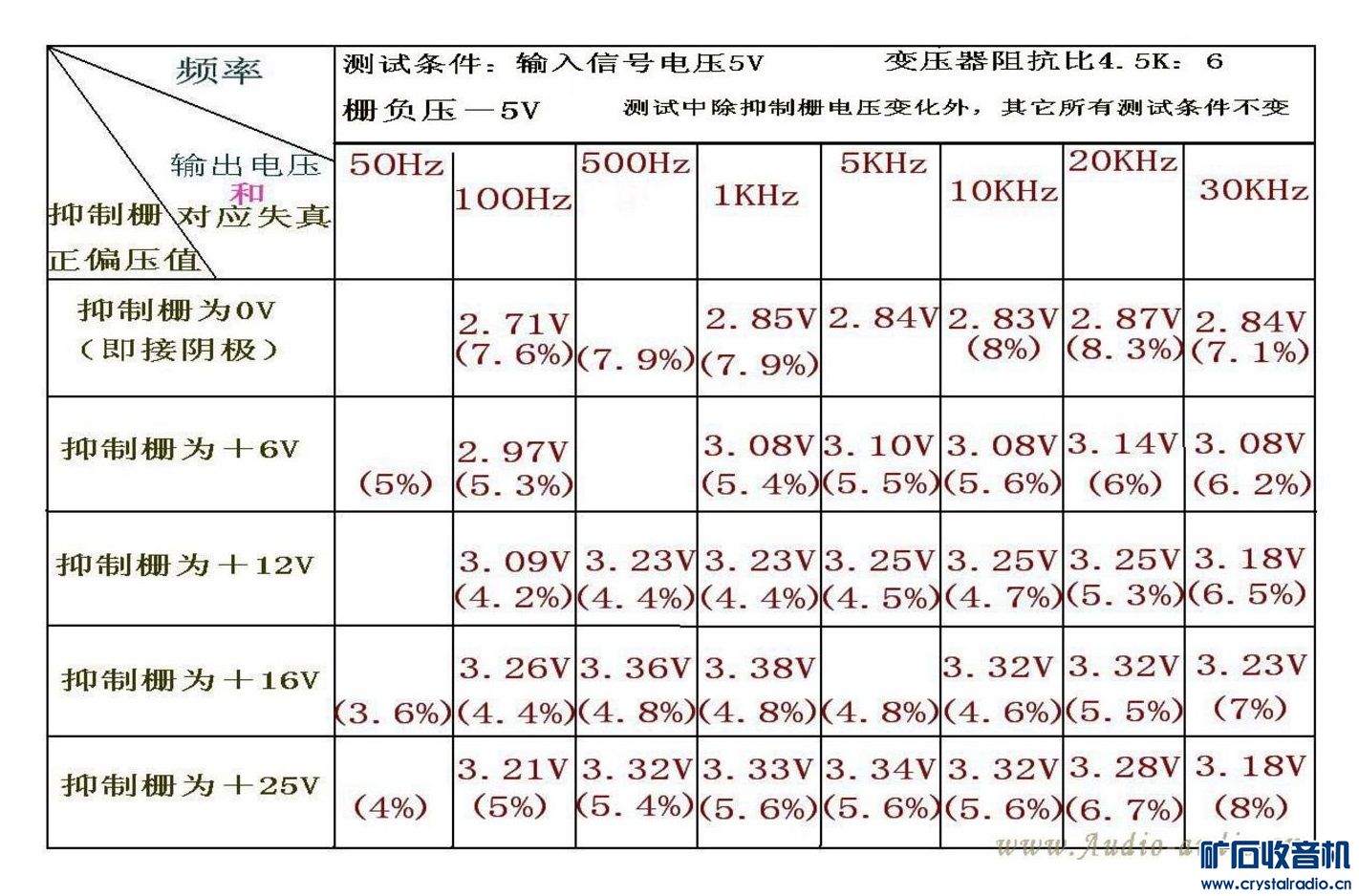

还有【音响中国论坛】的田庆松老师，对4P1S抑制栅进行的正压实验数据：

柳下花言

4P1S  歪果 同类管（代换管）。可惜，除了俄国（前苏联）的4P1L，其他的连名都不曾听过！

柳下花言

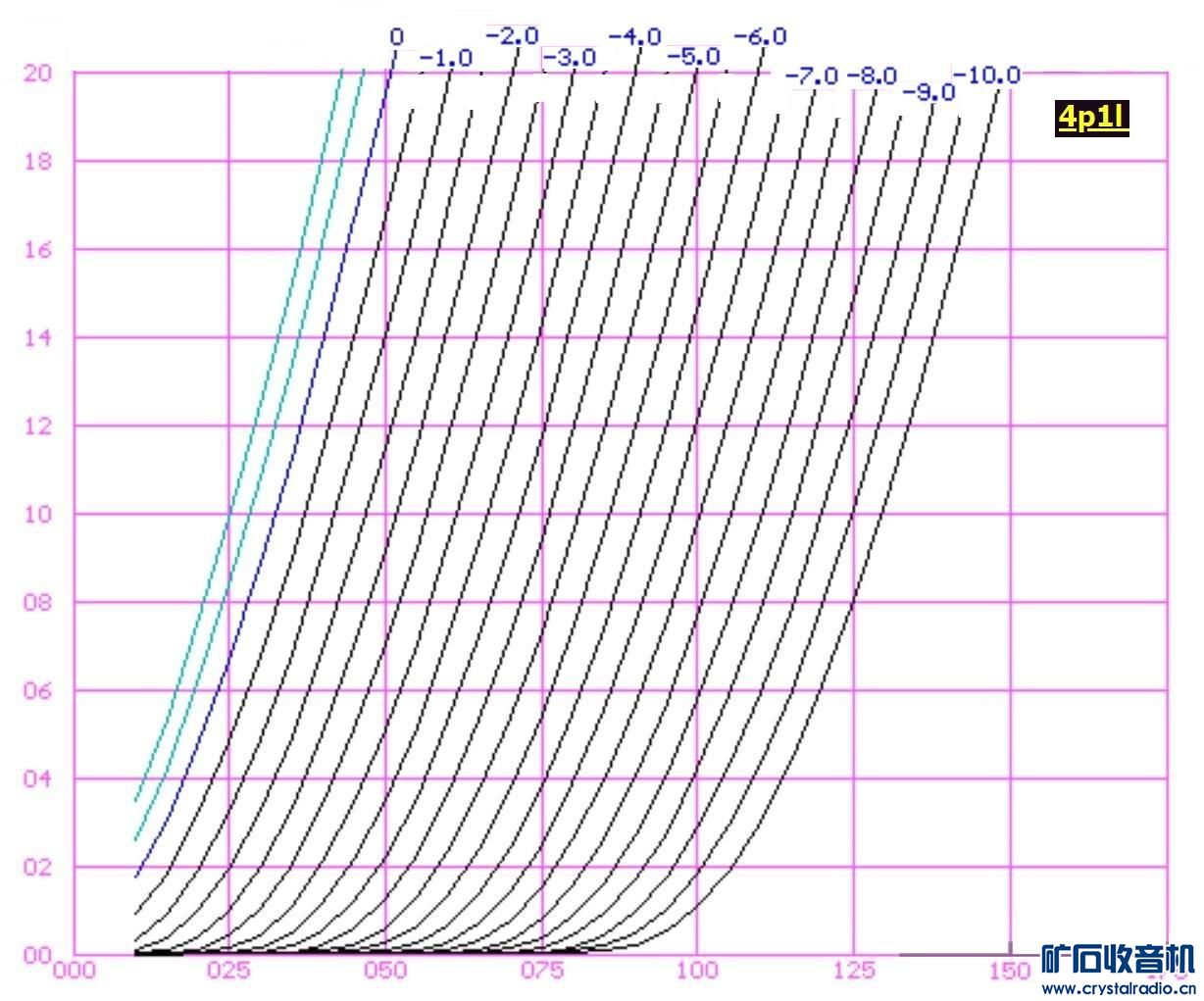

4P1S（俄-前苏联）三结曲线：

柳下花言

4P1S国产管三结曲线（实测）

胆艺

好资料  这个管子是百姓的劳斯莱斯

夜玫瑰falling

心动不如行动。将机器做出来再说。

柳下花言

123杨老师模拟的4P1S三结曲线

柳下花言

田庆松老师模拟的4P1S三结曲线：

Kouzh

谢 柳下兄，这么多的曲线和资料。

柳下花言

Kouzh 发表于 2023-8-21 15:02
谢 柳下兄，这么多的曲线和资料。

不敢受谢！应该感谢的是123杨老师和田庆松老师！

我只是资料的收集者和资料的搬运工！

柳下花言

胆艺 发表于 2023-8-21 14:39
好资料  这个管子是百姓的劳斯莱斯

期待对大家使用4P1S制作胆机，起点作用！
