简易晶体管电视机

GX0008 · 发表于 2021-5-7 12:12:19

老电器了

xplwk · 发表于 2021-5-8 18:07:03

怀旧的味道

och · 发表于 2021-5-21 08:10:12

图像有重影

八兆天空 · 发表于 2021-5-23 12:58:08

77年父亲通过朋友搞到一支部队处理的12英寸的雷达显示管按照60年代日本出版的《电子技术与试验》制作过一部混合式简易电视整个电视安装在炕柜里当时能收到5个频道其中3个来自苏联电视台后来父亲补发工资买了一台淘汰的波兰26英寸大黑白电视机

兄弟一连 · 发表于 2021-5-24 08:31:24

为了怀旧，我也想自制一台与你这部相同的简单电视，买了晶体管和示波管，总因变压器需要500Ⅴ高压，以及对示波管工作要求难以搞定而放弃了，另外几个线圈还要自己绕，太难了！你这台是非常难得的古董了！！！。

兄弟一连 · 发表于 2021-5-24 08:35:46

还特意用几十米买来了当年的专为制作这个机子的书

皖北维修 · 发表于 2021-5-24 10:22:24

古董级文物了，值得收藏

机械开盘 · 发表于 2021-5-24 16:19:24

有时间找出来看一下也是一种情怀，有怀旧的味道

szlz61 · 发表于 2021-5-26 16:20:33

海陆发表于 2021-4-30 17:05
昨天搬出电视机通电看一下图像效果

1977年也用示波管制作过第一台电视，不但是超外差的，在高高的天线上，还加上了天线放大器。收看二百五十公里外合肥台转播的世界杯足球赛，一脚踢出去，晃晃悠悠的好久才能找到球的去向。尽管如此，小小的屏幕前聚集着好几对眼睛，一点也不妨碍大呼小叫的过过足球瘾。

无线之友 · 发表于 2021-5-29 20:48:29

当年能玩示波管电视机的，都是高手。

涧边草 · 发表于 2021-5-31 15:33:15

这台机器保存的真不错！
喇叭纸盆的连线都没锈黑，还挺亮！

大黄鸭 · 发表于 2021-5-31 17:26:17

上海继光是我（高中）母校。有幸在上世纪五十年代末六十年代初跟随学校物理教研组王（松祥）先生，盛（文英）先生，张（纪纲）先生课余学习无线电知识。楼主展现的晶体管电视机就是就是张纪纲先生设计并制作的。张先生动手能力极强，制作录音机的磁头都用手工打磨出来。碳膜电阻都自己做，没有什么可以难到他。他做的谐振继电器不但实用而且美观像工艺品。谢谢楼主帮我唤起少年时代的回忆。

laochong · 发表于 2021-6-3 21:51:23

本帖最后由 laochong 于 2021-6-3 21:52 编辑

《科学普及资料》，《科学画报》的前身。当年上初中看着杂志中的电路图，后来《无线电与电视》也发表过示波管简易电视，电路比这个复杂正式些，心心念念，可望不可及（至今犹记得所需示波管型号13SJ38短余辉示波管）。初三完成第一台7管超外差中波收音机，为此凑零钱n久，跑无线电和旧货店找处理元件n多次，拆旧继电器铜线绕中周.....攒机不易，乐在其中。一晃，快五十年了。

海陆 · 发表于 2021-6-5 18:30:15

涧边草发表于 2021-5-31 15:33
这台机器保存的真不错！
喇叭纸盆的连线都没锈黑，还挺亮！

用的是4x2.5吋内磁喇叭，复合管甲类功放电路，音量够响了。

海陆 · 发表于 2021-6-5 19:13:38

本帖最后由海陆于 2021-6-5 20:47 编辑

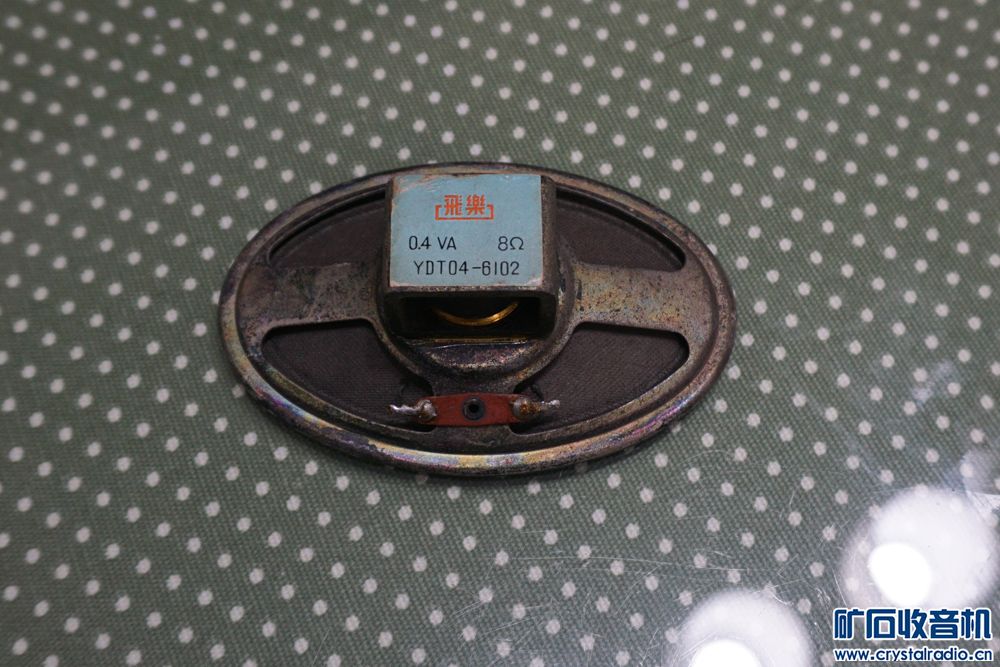

原有4x2.5吋内磁喇叭
