简易晶体管电视机

www811024 · 发表于 2021-5-4 16:46:03

我也在旧书中看到过此机型的介绍，由于是固定接收，电路还是相对比较简单的。这个机型，本来产量就极少，历经数十载还能存世，经过修整后还能正常工作，实在是罕见。

ek0228 · 发表于 2021-5-5 00:15:34

海陆发表于 2021-5-2 16:14
没试过电磁偏转，应该很复杂吧。本机两对差动扫描放大器用晶体管3DA87，BVceo大于180V，hFE三十 ...

3DA87可以用13003替代，我试过的！13003很便宜，13003有2种封装形式，一是TO-128，二是TO-128，TO-92就很好用，耐压400V，体积小，很便宜。

ek0228 · 发表于 2021-5-5 00:27:30

于海旺发表于 2021-5-2 20:43
电磁偏转的示波管国外有，特别是俄罗斯。当然静电偏转可以用电磁偏转代替，但是马鞍形的偏转线 ...

嗯嗯，如果用电磁偏转，要有2-3组正高压，和一组负高压，行和场可以用现成的IC，外围参数改改既可，电磁偏转线圈DIY不是很难，自制空心马鞍线圈，基本可以满足，电磁偏转受环境影响最少，聚焦也好，画面会更清澈，不过需要点功底，DIY起来会让你很过瘾的，常常是“山重水复疑无路，柳暗花明又一村”，太过瘾了！

qdq10000 · 发表于 2021-5-5 01:06:49

大开眼界

wz8198 · 发表于 2021-5-5 08:05:43

过去喜欢无条件，今日温习旧情怀

我糊涂啊 · 发表于 2021-5-5 08:48:02

本帖最后由我糊涂啊于 2021-5-5 08:55 编辑

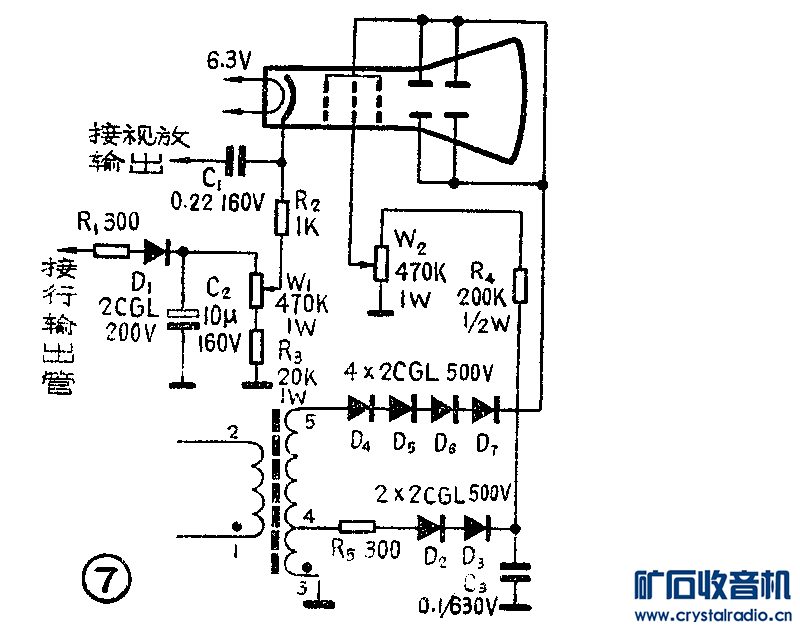

等我接触电视机的时候已经是90年代,都是马蹄线圈磁场偏转,第一次听说静电偏转,估计是给电子束加了垂直和水平方向的交变电场,早前也在无线电杂志上看到示波管改电视机的文章,由于时间久远且当时知识有限早就忘得一干二净.小弟愚钝请赐教图中静电偏转部分或原理.

sunbinkun · 发表于 2021-5-5 09:03:41

以前的校办工厂还是蛮有实力的，除了学生实习还能小量生产投放市场。

可惜现在的学校只能啃书本了

两头田 · 发表于 2021-5-5 09:15:24

sunbinkun 发表于 2021-5-5 09:03
以前的校办工厂还是蛮有实力的，除了学生实习还能小量生产投放市场。

可惜现在的学校只能啃书本了

说到校办工厂，我们学校那时候有个塑料颗粒校办工厂，有时候会在下午叫同学们去洗薄膜，我认为不应该，就拒绝了，给老师要抓我做典型批评，我故意歪说，点心？什么点心，却因祸得福，从此不再要去洗薄膜了。

于海旺 · 发表于 2021-5-5 11:25:25

ek0228 发表于 2021-5-5 00:27
嗯嗯，如果用电磁偏转，要有2-3组正高压，和一组负高压，行和场可以用现成的IC，外围参数改改既可，电磁 ...

聚焦与什么类型的偏转没有关系，行场输出需要大功率管IC只能是振荡用。马鞍形行偏转线圈，还要切割大磁环制作帧偏转线圈。电源电路就不需要负高压了，电磁偏转就是不用屏蔽罩，电源不用1500V微小的高压，亮度略有提高，得不偿失。

苏-27 · 发表于 2021-5-5 13:56:13

这东西看图像还是效果不好

海陆 · 发表于 2021-5-5 16:12:45

本帖最后由海陆于 2021-5-5 16:24 编辑

感谢各位评论和提供宝贵经验！
本机长期存放不经常使用，今年2月11日（除夕）搬出来通电收看一下，发现有线电视模拟信号收不到了，起先以为机器坏了，后来知道上海有线电视台已于2月5日停播模拟信号，这样，只好用机顶盒的视音频（黄白红）三根线插在增台器上，同样转变成第二频道射频信号，连接电视机天线输入端实现收视，但这种方法比以前麻烦——需占用机顶盒资源。
这是增台器：

ek0228 · 发表于 2021-5-5 21:26:09

海陆发表于 2021-5-5 16:12
感谢各位评论和提供宝贵经验！
本机长期存放不经常使用，今年2月11日（除夕）搬出来通电收看一下 ...

我也是这样弄的

ek0228 · 发表于 2021-5-5 21:29:11

于海旺发表于 2021-5-5 11:25
聚焦与什么类型的偏转没有关系，行场输出需要大功率管IC只能是振荡用。马鞍形行偏转线圈，还要切割 ...

共同探索

ek0228 · 发表于 2021-5-5 21:40:57

示波管初衷的设计就是用在示波器上的，不能脱离这个显示的意图，当年的电子爱好者在使用示波管上几乎做到了极致，前辈的科技思路的天马行空感觉，令我们现在的后人都望其项背。

羌哥 · 发表于 2021-5-6 16:02:30

好好收藏，可以进博物馆的国产老物件
