超高阻抗变换

[复制链接]

发表于 2021-3-31 10:20:51 | 显示全部楼层 |阅读模式
本帖最后由 gxg0000 于 2021-3-31 10:24 编辑

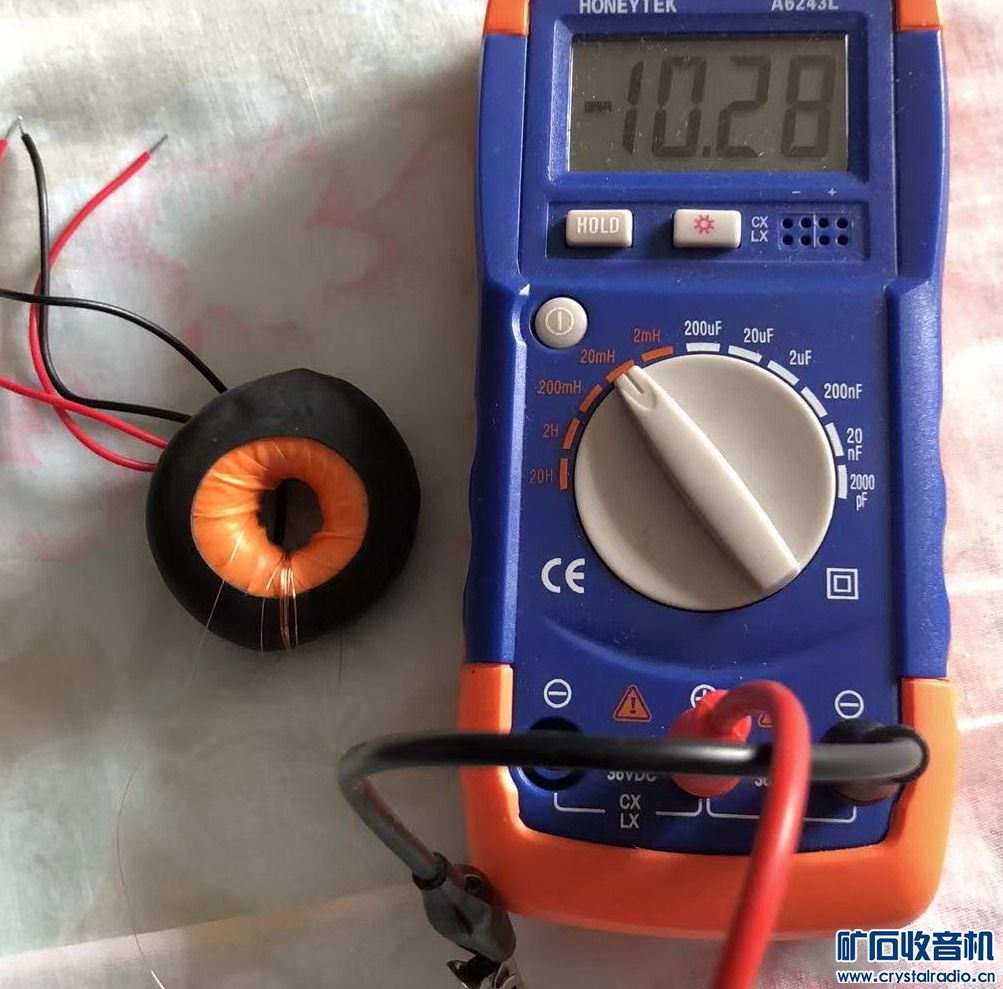

今从坛友vkjmmy处购得一非晶磁环成品,两组独立绕组,匝数不详,下图中测得10匝电感量是10.28mH,折算为电感系数102.8uH/匝,据vkjmmy先生说是;
“压电陶瓷检波器用阻抗转换器,初级电感2000H以上,次级电阻150Ω左右,线径大概0.11,初次级匝数比4:1,外径4厘米,厚2厘米,铁芯采用超高导磁率溅射冷轧导磁合金,单只重65克左右。”
矿友xiaoweihappyday老师测定,两组初级并联电感量是1561H,单只磁环电感量竟然超过3000H,如果用在矿机阻抗变换上,次级经过简单的改绕,就可以获得一个几兆的超高阻耳机,是收弱台的利器。

评分

6

查看全部评分


发表于 2021-3-31 11:29:36 | 显示全部楼层
很有意义的测试,感谢分享。去某宝找了一下,确实有些非晶磁芯,值得做一下实验。

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2021-3-31 14:48:12 来自手机 | 显示全部楼层
提示: 作者被禁止或删除 内容自动屏蔽
回复 支持 反对

使用道具 举报


 楼主| 发表于 2021-3-31 16:10:42 | 显示全部楼层
skyrusher 发表于 2021-3-31 14:48
祝贺gxg0000老师得到好东西!记得之前本坛有老师曾说过,超高阻抗高灵敏的耳机戴上就能听见周围市电的感应 ...

自己用非晶环绕了一个电感量2400H的,阻抗达到3兆,拖半米电线,靠近家里的电器50CM,能听到交流声


评分

2

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2021-3-31 17:32:58 | 显示全部楼层
期待后期实验结果!

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2021-3-31 22:22:43 | 显示全部楼层
郭老师又有新动向啦,我这是好几年都没玩矿石机了,主要是耳朵不行了,小于2个微安的指示电流,听起来都费劲

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2021-4-1 07:49:11 | 显示全部楼层
期待在矿机上的使用效果

评分

2

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2021-4-1 08:32:26 | 显示全部楼层
期待gxg0000老师使用这个阻抗变换器的大作发表

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2021-4-1 08:47:54 | 显示全部楼层
有一种很老的触电保安器里头用的零序电路互感器,我把线圈拆掉以后看到是个环形铁芯,有外壳,打开外壳看到铁芯是用一种极其易碎的特制的导磁材料卷绕的,不知哪位知道这种材料的性质?可否用在音频电路上?

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2021-4-1 09:11:23 来自手机 | 显示全部楼层
这个我也买有了,还没空试。上面说到两组线圈并联,有些疑惑,应该是串联吧?

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


 楼主| 发表于 2021-4-1 13:07:56 | 显示全部楼层
wjdx_805 发表于 2021-3-31 22:22
郭老师又有新动向啦,我这是好几年都没玩矿石机了,主要是耳朵不行了,小于2个微安的指示电流,听起来都费 ...

注意休息,保护好耳朵
回复 支持 反对

使用道具 举报


 楼主| 发表于 2021-4-1 13:17:17 | 显示全部楼层
swp 发表于 2021-4-1 08:47
有一种很老的触电保安器里头用的零序电路互感器,我把线圈拆掉以后看到是个环形铁芯,有外壳,打开外壳看到 ...

是非晶材料,能用在音频上

Image 1.png
回复 支持 反对

使用道具 举报


 楼主| 发表于 2021-4-1 13:19:05 | 显示全部楼层
bd7qj 发表于 2021-4-1 09:11
这个我也买有了,还没空试。上面说到两组线圈并联,有些疑惑,应该是串联吧?

是两只磁环的两组相同线圈并联
回复 支持 反对

使用道具 举报


发表于 2021-4-1 13:21:06 | 显示全部楼层
gxg0000 发表于 2021-4-1 13:17
是非晶材料,能用在音频上

谢谢。就是这种。不知道导磁率如何?感到导磁率不会太低,
回复 支持 反对

使用道具 举报


 楼主| 发表于 2021-4-1 13:21:52 | 显示全部楼层
weirenmin 发表于 2021-4-1 08:32
期待gxg0000老师使用这个阻抗变换器的大作发表

没有玩过,感受一下乐趣
回复 支持 反对

使用道具 举报
