【原创】6P3P（6L6），我想这样玩。

bzzxd

从头看到尾，启发很大，谢谢院长！

duxaaa

    "束射管（包括五级管）有这样一个特点，驱动信号正半周时幅度并不大，负半周时需要很大，例如6P3P的栅负压是14V时，正半周驱动信号的峰值超过14V就有可能出现栅流而削波，负半周则需要20V以上才能满足输出幅度的要求。如果整机以输入信号电压峰值0.6V计，需要推动级的放大倍数起码是35倍，这还没有考虑负反馈的余地，所以，配合6P3P标准接法的推动管，需要在高U的三极管如6N2,6N9P,6G2,6G2P或者低跨导的五级管如6J8P里面选择。"
      这就是所谓的非线性失真，就是正向放大大负相放大小，几乎所有的电子管和晶体管都有这个特性。要解决这个问题也很简单，单端机只设一级前置放大一级功放，因前级为反向放大器，和末级形成负负得正的结果，无形中抵消了非线性失真，负反馈都不需要了。我是这样做的，因音源幅度低，前级要么用一级五级管，要么用两只管三极管组成反相放大器，我用的串接式。

不死6p1

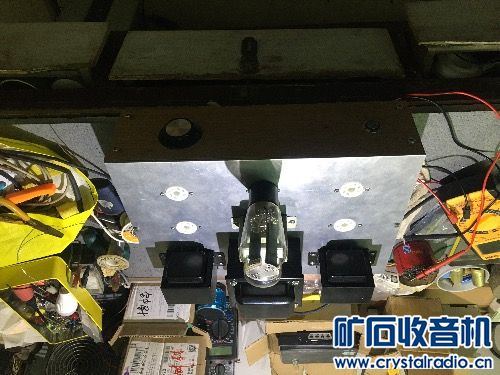

请教一下各位我在做这个电路，我的电牛是某宝上买的是双290v的，经5z3p整流后（不带负载）有430左右的直流输出，请问一下这个电路可以用吗？需要怎么改动？请大家赐教！在线等！

不死6p1

jupeter 发表于 2020-9-13 08:33
电路形式确实没啥创新，只不过是按照自己对功率和失真度的理解和把握，针对几种常见的搭配，重新设定了一下 ...

请教一下各位我在做这个电路，我的电牛是某宝上买的是双290v的，经5z3p整流后（不带负载）有430左右的直流输出，请问一下这个电路可以用吗？需要怎么改动？请大家赐教！在线等！

不死6p1

jupeter 发表于 2020-9-13 08:33
电路形式确实没啥创新，只不过是按照自己对功率和失真度的理解和把握，针对几种常见的搭配，重新设定了一下 ...

院长你好！请教一下我在做这个电路，我的电牛是某宝上买的是交流双290v的，经5z3p整流后（不带负载）有430左右的直流输出，请问一下这个电路可以用吗？需要怎么改动？请赐教！在线等！

jupeter

不死6p1 发表于 2020-12-30 21:30
院长你好！请教一下我在做这个电路，我的电牛是某宝上买的是交流双290v的，经5z3p整流后（不带负载）有43 ...

既然买回来了，只管用吧，电压应该差不多。

不死6p1

jupeter 发表于 2020-12-30 23:38
既然买回来了，只管用吧，电压应该差不多。

谢谢院长指点！6p3p顶得住这个高压吗？

jupeter

带上负载电压就降下来了

vzcxmbn

请问院长，能提供个6p3负载2.5k时的图纸吗，貌似记得有些老图纸是2.5k负载，现在市面大都是3.5k的，谢谢

胆大包天

cxbgoo 发表于 2020-9-25 21:53
扼流圈移开后，左边的的电流声还是一样的！全部的电容都左右调换过。都还是一样的问题，无解了！

这位坛友,你机器的问题解决了吗?我也装过6P3P单端也遇到过跟你一样的问题,后来解决这个问题有点简单:就是在功率管的灯丝的一只脚上接一个0.1微法左右的电容一端接地.接后马上解决了问题.

jupeter

vzcxmbn 发表于 2020-12-31 13:57
请问院长，能提供个6p3负载2.5k时的图纸吗，貌似记得有些老图纸是2.5k负载，现在市面大都是3.5k的，谢谢

这个图是前段时间应一位烧友要求画的，据反馈说做好以后听感不错。不揣冒昧发出来吧，仅供参考。

原野山色

sssqqqggg 发表于 2020-9-21 19:35
350C声音也很好。

有350C相关的电路图吗？我也买了这个管子  但不知道怎么把它用好了

不死6p1

jupeter 发表于 2020-12-31 12:49
带上负载电压就降下来了

谢谢院长耐心解答！本人才疏学浅以后请坛友多多关照！谢谢各位坛友！谢谢院长！

车梁木

给6p3p盖个高楼-----

vzcxmbn

jupeter 发表于 2020-12-31 20:24
这个图是前段时间应一位烧友要求画的，据反馈说做好以后听感不错。不揣冒昧发出来吧，仅供参考。

谢谢，图纸收藏了
