自制双调谐中周

qzlbwang · 发表于 2018-10-19 08:42:39

搞清楚想要屏蔽的是什么？
——电场就不说了，单说磁场：我们屏蔽的目的是防止信号泄漏，对于中周来说就中频及其高次谐波的磁场。其大部分已经被磁路结构（磁芯、磁帽）约束在内，但仍然有少部分泄漏在外，这部分就要靠屏蔽罩进行屏蔽了。正是因为泄漏的信号磁场频率比较高，我们才能用良导体（而非导磁体）来对这个频率比较高的磁场进行屏蔽——利用涡流效应产生感生电流而产生的磁场（这个磁场与原磁场相位上相差180°）抵消源磁场，而使得泄漏信号磁场被束约在屏蔽罩内。所以用良导体（铜）对中频及其谐波的漏磁场进行屏蔽被广泛应用。

zhke · 发表于 2018-10-19 09:19:49

qzlbwang 发表于 2018-10-19 08:42
搞清楚想要屏蔽的是什么？
——电场就不说了，单说磁场：我们屏蔽的目的是防止信号泄漏，对于中周来说就中 ...

Q大威武！

zhke · 发表于 2018-10-19 09:28:31

qzlbwang 发表于 2018-10-19 08:42
搞清楚想要屏蔽的是什么？
——电场就不说了，单说磁场：我们屏蔽的目的是防止信号泄漏，对于中周来说就中 ...

Q大再给说说为啥不用铁皮做中周外壳呀？

qzlbwang · 发表于 2018-10-19 09:44:24

铁皮，导电不如铜好，但是导磁，所以会使人有想法——导磁就可以磁屏蔽呀。可是遗憾的是:由于铁皮有磁滞效应，对于中频这个频率其磁滞不可忽略，变化太快了跟不上呀，所以其对高频磁场的导磁作用有限，再加上铁皮又是导电物质，在导磁方向的垂直平面会出现涡流，这个涡流又会阻碍其高频磁场，所以其导磁作用就更有限了。而铁皮的导电性又没有铜好，用涡流屏蔽高频磁场的效果自然没有用铜好，而寄希望于的导磁作用又很有限，所以综合的看其屏蔽高频磁场的效果也不会比铜更好。用铁皮替代铜皮作屏蔽罩的动因以我看主要是降低成本驱使。个人看法。

zhke · 发表于 2018-10-19 09:44:26

谢谢！

qzlbwang · 发表于 2018-10-19 09:46:51

zhke 发表于 2018-10-19 09:44
谢谢！

跟得够紧的，只差2秒！怎么做到的？

zhke · 发表于 2018-10-19 09:47:50

qzlbwang 发表于 2018-10-19 09:44
铁皮，导电不如铜好，但是导磁，所以会使人有想法——导磁就可以磁屏蔽呀。可是遗憾的是:由于铁皮有磁滞效 ...

好好好！

zhke · 发表于 2018-10-19 09:48:56

qzlbwang 发表于 2018-10-19 09:46
跟得够紧的，只差2秒！怎么做到的？

勤练抢红包的手啊～哈哈哈！

qzlbwang · 发表于 2018-10-19 10:13:20

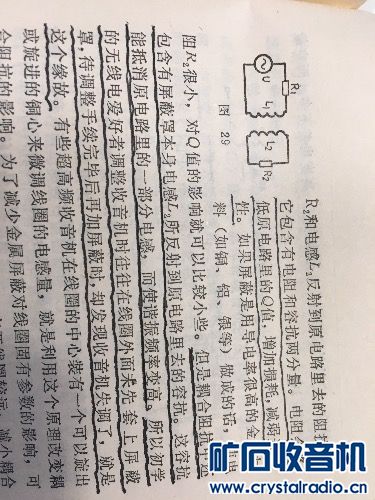

加屏蔽罩降低Q值是必然的，但是由于主要磁场是经过磁路结构，而泄漏的磁场只占其中的很小一部分，所以屏蔽罩对Q值降低的影响有限。从等效看屏蔽罩这个等效的次级线圈与初级线圈之间是属于弱耦合的。

乙猪 · 发表于 2018-10-19 10:30:04

zhke 发表于 2018-10-19 09:47
好好好！

你的图帮我治好了颈椎~~~

qzlbwang · 发表于 2018-10-19 10:31:47

乙猪发表于 2018-10-19 10:30
你的图帮我治好了颈椎~~~

懒猪！就不知道自己旋转一下？

乙猪 · 发表于 2018-10-19 10:34:19

qzlbwang 发表于 2018-10-19 10:31
懒猪！就不知道自己旋转一下？

人挪活，树挪死~~

zhke · 发表于 2018-10-19 10:46:35

乙猪发表于 2018-10-19 10:34
人挪活，树挪死~~

嗯～～～～～～

zhke · 发表于 2018-10-19 11:22:09

乙猪发表于 2018-10-19 10:30
你的图帮我治好了颈椎~~~

猪大最近到哪刨食去了？咋不出声了呢

qzlbwang · 发表于 2018-10-19 11:25:15

zhke 发表于 2018-10-19 11:22
猪大最近到哪刨食去了？咋不出声了呢

估计找嫦娥去了，或者回高老庄找媳妇团圆去了。
