大家晒一下自己的绕线机

小白菜FF

依然很拽 发表于 2018-5-23 04:34
楼主可以把传感器换成干簧管，螺丝上装个磁铁，就可以不用24Ｖ电源了（这样的计数器有一种不需要外接电源）

是啊，你说的那种计时器只要一个无源开关就行了，不过这个不支持啊。眼下只能这样了。

sxz4462

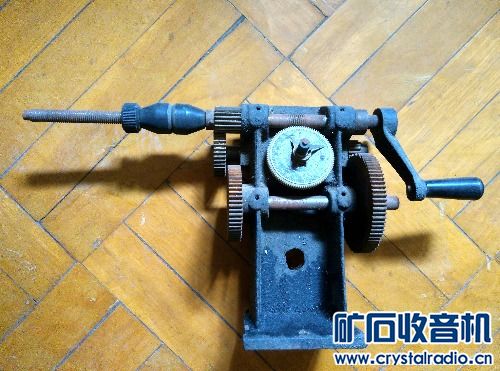

几十年了，没用过几次。

小白菜FF

sxz4462 发表于 2018-5-23 08:33
几十年了，没用过几次。

三速手摇绕线机。新的还行，就怕那个刻盘跟丝杆结合不好刻盘就不跟着转了，。刻盘的黑色的油漆一掉那就两眼一么黑。。。。。。。。。。。。。

sxz4462

小白菜FF 发表于 2018-5-23 09:01
三速手摇绕线机。新的还行，就怕那个刻盘跟丝杆结合不好刻盘就不跟着转了，。刻盘的黑色的油漆一掉那就两 ...

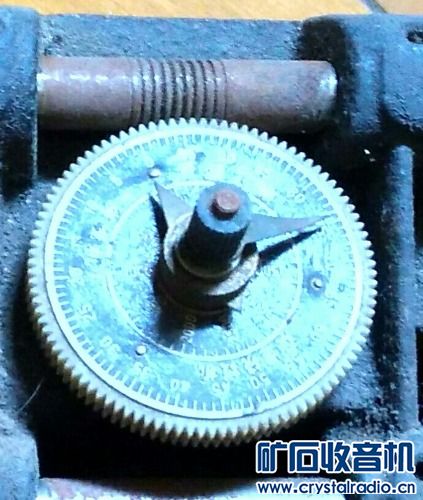

没你说的那么不经用，刻盘是铜质的，很耐磨，那个年代的产品质量还是很好的，耐用。

小白菜FF

sxz4462 发表于 2018-5-23 09:07
没你说的那么不经用，刻盘是铜质的，很耐磨，那个年代的产品质量还是很好的，耐用。

嗯嗯 以前的是铜质刻盘，你现在再去买一台试试，那刻盘是用塑料做的。。。。。。。。 我有两台摇表，当时急用就去买了一台130个大洋，那质量简直不忍直视啊，反正这样说吧只要不是导电体他就给你用塑料做，什么外壳啊齿轮的。。。。。全部塑料，叫什么朝阳牌的。刚买了一个星期就在废品站10个大洋掏了一台69年产的，当时是有问题的，一个输出端子的螺丝松了，扭紧就能用了。全铝壳，打开里面铜齿轮的，那做工没得说了。

依然很拽

小白菜FF 发表于 2018-5-23 09:28
嗯嗯 以前的是铜质刻盘，你现在再去买一台试试，那刻盘是用塑料做的。。。。。。。。 我有两台摇表，当 ...

对呀，我那个绕线机买回来开包就不转了，自己加的计数器

小白菜FF

依然很拽 发表于 2018-5-23 12:47
对呀，我那个绕线机买回来开包就不转了，自己加的计数器

所以啊，有时候我们DIY真的不是钱的问题，也不是体验制作乐趣，纯粹是不想让有些垃圾产品或是垃圾J S恶心自己。那些产品垃圾也就算了，价钱还死贵，拼了命的标价钱，就好像我们的钱是捡来的，他的产品用金子做的一样，结果你买回来一用才知道自己的钱财被骗，智商被侮辱。。。。。。所以就我做的那个用料，小奸商是不会舍得用的，就算用了那咱也买不起啊，那还不得开出一个刨他们家Z F的价钱啊？

sfhhwm

逍遥舰 发表于 2018-5-20 10:15
不错，我有两台老式闲置，现在也没精力绕变压器。

发发你的老式绕线机大家看看。

long609689209

居然是自己做的，真的太漂亮了

没有什么

高.实在是高

qbqian55

楼主的东西做的不错。  要解决减计数的问题。可以装一对光电传感器（对射式）紧密排列。加一个有缺口的遮光盘，当遮光盘的缺口通过传感器时，这对传感器电平变化有先后。顺序与方向有关。利用双D触发器做一个简易辩向电路即可。要提高精度，可以使用10个开口遮光盘+一个十分频器

小白菜FF

qbqian55 发表于 2018-5-24 21:45
楼主的东西做的不错。  要解决减计数的问题。可以装一对光电传感器（对射式）紧密排列。加一个有缺口的遮光 ...

兄弟高人啊！牛人啊！这样都想的出，佩服！不过现在就先凑合用用，以后再说吧。我有现成的编码器和PLC及触摸屏步进电机伺服电机都有现成的。程序更是不在话下。只是有点懒散 先拖着吧。等这台机装好了再说吧。如果声音效果好的话或许就真弄一台两轴联动的机子。

山东激光

我的就是一个手摇绕线机。指针度盘。

6a2j

楼主的手艺不错，我的绕线机常用的就三台，一台是常见的手摇绕线机，加了个钻夹头，可以用来绕小个的变压器，一台是机械式自动排线手摇绕线机，需要制作层层垫纸的变压器时，我基本上就是用它，还有一台是自制的晶体管中周绕线机，专用于晶体管中周的制作，图片就不贴了，都是常见的东西。
