哪位同学熟悉portel99se

only5784

熊熊和熊熊 发表于 2018-6-10 13:19
请问您AD 9有哪可以下载吗，谢谢

33楼看看，我好像没取消共享

lq19512003

only5784 发表于 2018-6-9 13:18
老大，这样，您把99se画的sch或者pcb从ddb库中分离出来，比如复制或者导出来，用ad9直接打开看看

感谢您的指导，原理图和PCB图导出后直接打开已成功！多谢！

only5784

lq19512003 发表于 2018-6-11 17:45
感谢您的指导，原理图和PCB图导出后直接打开已成功！多谢！

呵呵，老大过奖了，只是顺手之劳而已。ad使用的精髓在于布线规则的设定，那个比较复杂一点。

lq19512003

only5784 发表于 2018-6-12 09:34
呵呵，老大过奖了，只是顺手之劳而已。ad使用的精髓在于布线规则的设定，那个比较复杂一点。

我已成功将99se的一个工程导入到AD9中，就是我前一段时间设计的控制系统。原理图和PCB图都对，但是使用中发现了一个问题：在 设计-----规则中改变了划线的宽度，比如原来是10mil，我改成30mil，可画的时候还是原来的10mil。无论改成多少，画出的线宽一直不变，除非从规则列表中删掉细线才能画粗线，按理说只要激活哪个尺寸，哪个尺寸起作用，实际上激活的选择也能选，就是画的时候就不起作用，请教您这是不是有问题，或是我哪操作不对。

only5784

lq19512003 发表于 2018-6-12 17:32
我已成功将99se的一个工程导入到AD9中，就是我前一段时间设计的控制系统。原理图和PCB图都对，但是使用 ...

没大看明白您的意思，是不是在规则中修改了画线的宽度而实际画线的时宽度没变呢？如果是这样的话，那您得明白规则是来约束画线宽度或者其他安全距离什么的，而不是您需要的宽度。如果想实际修改宽度，那您得按tab键，调出线段属性就能修改宽度了，其他任何操作属性都能由tab调出来进行修改。

lq19512003

only5784 发表于 2018-6-13 10:11
没大看明白您的意思，是不是在规则中修改了画线的宽度而实际画线的时宽度没变呢？如果是这样的话，那您 ...

这下明白了！谢谢！

only5784

lq19512003 发表于 2018-6-13 12:08
这下明白了！谢谢！

不客气。是在画线的过程中按tab键

lq19512003

多谢您的指导和帮助，已经能用了，正用AD9修改PCB板图，好使！

only5784

lq19512003 发表于 2018-6-15 17:29
多谢您的指导和帮助，已经能用了，正用AD9修改PCB板图，好使！

ad9不仅仅pcb比99好使，pcb的3d显示也改观了许多，如果配合3d设计可以另存为step格式的3d文件检查模具的配合程度，原理图也蛮好用的，原理图的仿真如果用会了也不错，带的仿真库器件也比较完善。

lq19512003

only5784 发表于 2018-6-16 16:09
ad9不仅仅pcb比99好使，pcb的3d显示也改观了许多，如果配合3d设计可以另存为step格式的3d文件检查模具的 ...

有一问题请教您：AD9画原理图是交叉线都被自动加上了节点，不知为什么，如何解决呢，老朽实在愚钝，望您不吝赐教，万分感谢！！

lq19512003

lq19512003 发表于 2018-8-13 20:53
有一问题请教您：AD9画原理图是交叉线都被自动加上了节点，不知为什么，如何解决呢，老朽实在愚钝，望您 ...

毛病找到了，不连接的线不能与相连的线齐头！

only5784

lq19512003 发表于 2018-8-13 22:19
毛病找到了，不连接的线不能与相连的线齐头！

嗯哼，今天才看见，ad里面默认交叉是整段线交叉时候不自动打点，如果想交叉点连接在一起，必须分段画才行，就说一根线先画了，再去画根线在画好的线上结束，就连上了。
另外老大，默认库就是您安装位置C:\Program Files (x86)\Altium Designer Summer 09\Library，这地方除了还有各个厂家的库文件夹外，还有两个默认的常用库的，一个Miscellaneous Connectors.lntlib一个Miscellaneous Devices.lntlib。一个sch一个pcb的，如果还找不到，可以按下库旁边的搜索按钮搜索整个lib目录下的文件。

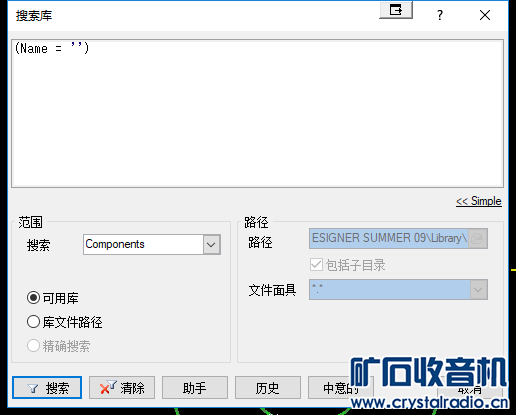

这个界面下点击advanced，然后在最上面的大框里输入你想搜索的东西，比如dipxx，再在范围里选择是器件还是封装。然后点选上库文件路径，右边的路径就能改了，一般不用改了，您安装的就这个库路径了。按下搜索就行了

lq19512003

多谢您指导！

lq19512003

only5784 发表于 2018-8-14 10:53
嗯哼，今天才看见，ad里面默认交叉是整段线交叉时候不自动打点，如果想交叉点连接在一起，必须分段画才 ...

多谢老师您的热心指导，库可以用了。
再请教:我编译原理图时有如下警告：Net GND has no driving source （ XXXXX。。。。。。。。。。。。。。 ）
括弧里是一些地线的连接点，一直消不掉。应该如何处理呢？
谢谢！

only5784

lq19512003 发表于 2018-8-15 12:05
多谢老师您的热心指导，库可以用了。
再请教:我编译原理图时有如下警告：Net GND has no driving source ...

您这个应该点了仿真出现的结果，原理图好像没有编译什么的，画好以后直接在设计菜单下面up更新到pcb去就完了，如果一定要弄个检查的话可以在工程菜单下面的工程参数里面设置一下，好像也没啥可设置的，默认的设置蛮好了
