“振动子”变流器的工作原理

llllllxing

机械振动子，就是二个相互转换的机械触点，就象二个三极管开关一样的逆变压路。在一些捕鱼器上经常使用。

fjzxx46

kz306 发表于 2016-7-29 13:05
1  你说的不错。的确不是早期汽车上用的，但也是振动变流器，
2  点子是金桐合金的，

下面图是电子管车机或军用接收机用升压振动器

振动子又叫换向器，也有叫变频器的，原理是通过机械振动，将直流变成交流，类似现在的逆变器。
它只是交直流转换部分，升压还需要变压器部分。

用途，是给电池组升压，给电子管屏级供电。
有的自带“同步整流”，也有的不带仅仅变流要另用整流管

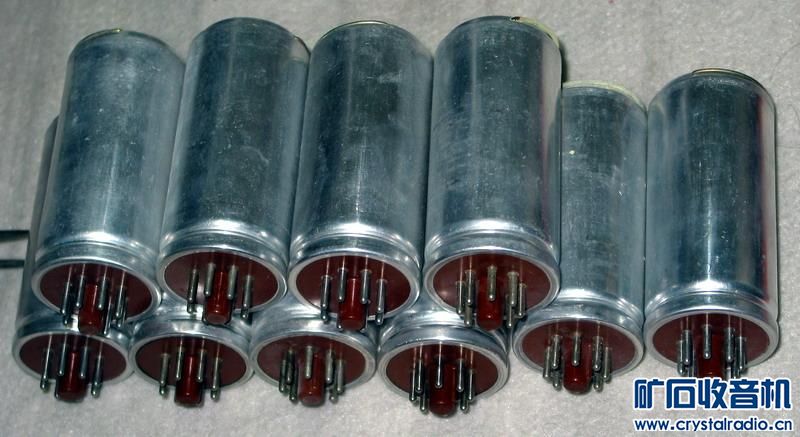

外观


大小可以通过管座看出来


顶端有标志

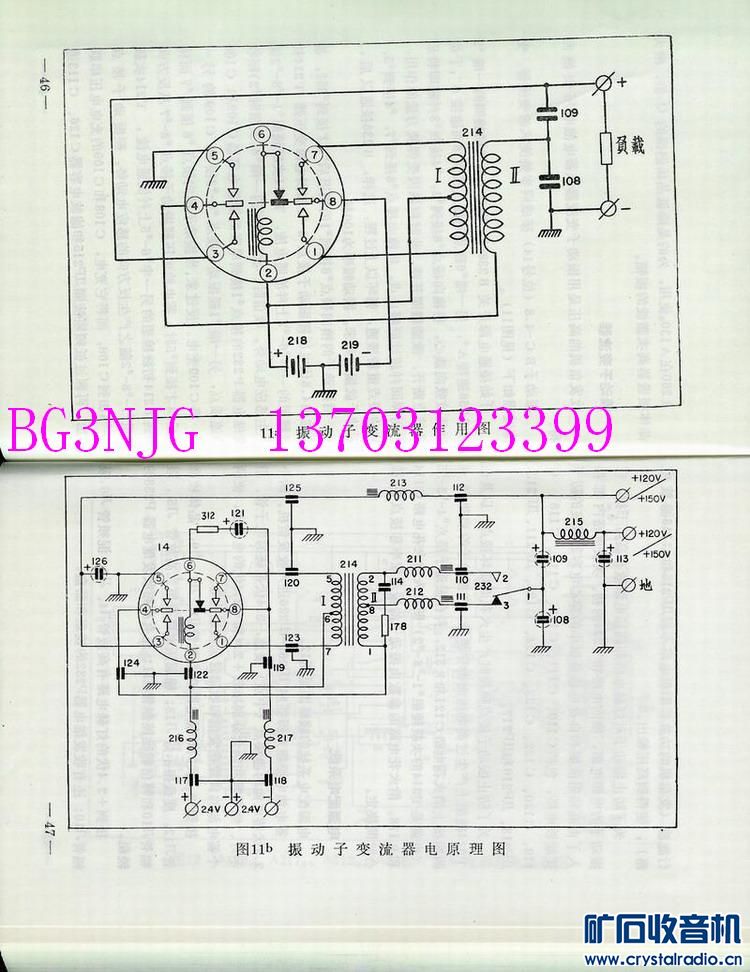

原理电路


10年前，草原之夜 卖了很多。我买了2个。
这是当时收藏的图。


。

wbm

不明白，现在这东西还有什么用，

fjzxx46

电台或是扩音机的功率更大的，使用电动发电机组，俗称“吃拉滚”（很形象吧——一边吃，一边拉）

“吃拉滚”图：


这是小的，还有更大的吃拉滚

可达

kz306 发表于 2016-7-29 13:05
1  你说的不错。的确不是早期汽车上用的，但也是振动变流器，
2  点子是金桐合金的，

热工仪表用的振动变流器，通50Hz交流电产生振动，振动子是通6.3V直流电产生振动。至少从供电电源来看好像不能通用。原理也有区别（后者结构类似电铃，通直流电后自发通断通断……而无需借助外来交流电和永久磁铁的辅助）

可达

fjzxx46 发表于 2016-7-29 13:36
电台或是扩音机的功率更大的，使用电动发电机组，俗称“吃拉滚”（很形象吧——一边吃，一边拉）

“吃拉 ...

有一天在某个QQ群里面，有人发此物图片，问是何物，我说是电动发电机。这人反问：发出来的电卖给电力局吗？我……

fjzxx46

可达 发表于 2016-7-29 13:38
热工仪表用的振动变流器，通50Hz交流电产生振动，振动子是通6.3V直流电产生振动。至少从供电电源来看好像 ...

9494. 又叫“机械斩波器”。

触点通过的仅仅只有热电偶输出的毫伏级的微小信号。

fjzxx46

可达 发表于 2016-7-29 13:40
有一天在某个QQ群里面，有人发此物图片，问是何物，我说是电动发电机。这人反问：发出来的电卖给电力局吗 ...

哈哈~~~~~~~~~~~~~~~~~~~~

bg1trk

可达 发表于 2016-7-29 09:41
量一量尺寸，开一个模，不是难事

哈哈，这也开模。

lsfcc

可达 发表于 2016-7-29 09:41
量一量尺寸，开一个模，不是难事

落后，被淘汰的东西，开什么模？而且你生产的一定比老家伙贵

可达

kz306 发表于 2016-7-29 14:32
见过这东西某个备件箱里有。砸过里面的点子好像不是金的，

某型电台的备件箱。电子管全2J27S。交流电时用专门代甲乙电器。用两节镍镉电池供电时用振动子+变压器升压到120V。

乙猪

lsfcc 发表于 2016-7-29 15:23
落后，被淘汰的东西，开什么模？而且你生产的一定比老家伙贵

当然要开模，
造福爱好者， 不给奸商有可乘之机。

kht95244

楼主又为大家开辟了一个新话题。赞！
大家老是提开模开模的，我给大家讲个真实的笑话。
大约24年前，那时我干铸造，俗称翻砂。有个同事说他家的电视坏了，找了个师傅修理，检测出一个集成块坏了，花了三十二十买了一个换上好了。边上另一个同事说：买它干什么？把坏的拿来，我给倒（工人用样件当模具，铁水复制）一个就行。众皆大笑

老勐

可达 发表于 2016-7-29 11:33
这些国产货可能设计是用于直流放大器变流用，触点的电流好像不大。我这里有一个洋垃圾里面拆机的振动子， ...

我的产品直流放大器上用的就是机械斩波器，工艺好着呢。
