求问关于dbm的问题。也就是使用SBL-1的问题

MF35_

原帖由 空军上尉 于 2009-11-2 22:42 发表

大哥你要具体哪个型号的啊？我是要做调频接收的。看着估计最便宜的SBL-1就可以了。呵呵，具体看呢，你要啥不妨我一起买过来，要是还有要的多买可以便宜呢

你从哪里买，价格如何，这玩意儿假的可多，SBL-1我有，但这个1M一下的频率就不行了，SBL-1-1可以工作到100k，想要这个

SBL-1     工作频率1M~1000M
SBL-1-1  工作频率0.1M~400M

这两个不一样的

空军上尉

我知道的，我会让朋友给看的。有消息告诉你。

空军上尉

我朋友和我说了这个要75呢，还要订货，两周到货。你看有想法

MF35_

原帖由 空军上尉 于 2009-11-3 17:16 发表
我朋友和我说了这个要75呢，还要订货，两周到货。你看有想法

订货的话就算了，太麻烦了。

田鼠

学习一下！

longshort

订货太贵，自己做吧，四个配对的高频检波管或者高速开关管，两个传输线变压器就可以搞定了，顶多不过两三块钱的样子。

翌阳

这种环形混频器对本振的要求是至少信号应该强到把这些二极管都打开导通，如果是0.7V的管，至少得1.4V以上。

小崔

longshort 发表于 2010-8-9 09:31
订货太贵，自己做吧，四个配对的高频检波管或者高速开关管，两个传输线变压器就可以搞定了，顶多不过两三块 ...

您知道线圈数据吗？磁环，二极管我都准备好了想仿制一个0.1-30MHz试试。但不知具体数据

longshort

小崔 发表于 2015-2-17 19:23
您知道线圈数据吗？磁环，二极管我都准备好了想仿制一个0.1-30MHz试试。但不知具体数据

一般来说掌握一个原则：绕线的长度短于最小波长的1/8。

30MHz的波长是10米，1/8是1.25m，波在传输线中的速度是大约2/3倍光速，于是传输线的最大长度可以达到1.875m，短于这个长度的传输线都可以用。

其次，磁芯可以选用那种很小的双孔或单孔磁芯，磁导率400~2000都可，高一些低频段频响好一些。0.15mm漆包线双绞并绕，每绞的长度1cm左右，绕完就行，一般都可以满足最低频率0.1MHz的范围。

这样绕制的传输线变压器阻抗约在50欧，要注意阻抗匹配的问题。


补充内容 (2015-2-20 08:26):
不好意思，传输线的长度有误需要更正，应是0.833mi左右。

deepimpact

[quote]longshort 发表于 2015-2-18 10:04

2,3元做不到吧？2只好的磁环都要10元呢？

longshort

deepimpact 发表于 2015-2-18 12:24
[quote]longshort 发表于 2015-2-18 10:04

2,3元做不到吧？2只好的磁环都要10元呢？

眼睛大概只盯着那些网上卖的高价吧？什么磁环要十元？！这又不是功率放大用．．．

acex_1

这个以前经常用，常规的是0~4dBm(高动态7dBm)本振，我的经验是50欧1V峰峰左右就够了，一般用宽带放大器驱动，过低会导致增益低，线性动态小。另外混频本振仰制度20多~30多dB，由于本振电平大，需考虑本振影响。手机上网只能简单说说。

llzqq

sbl-1/ade-1等二极管平衡混频器按常规接法很难工作于太低频段，变通使用完全是可以的，根据厂家文档中的介绍可以将RF和IF端子互换使用即可。其中的原理看一下框图就能明白。

小崔

longshort 发表于 2015-2-18 10:04
一般来说掌握一个原则：绕线的长度短于最小波长的1/8。

30MHz的波长是10米，1/8是1.25m，波在传输线 ...

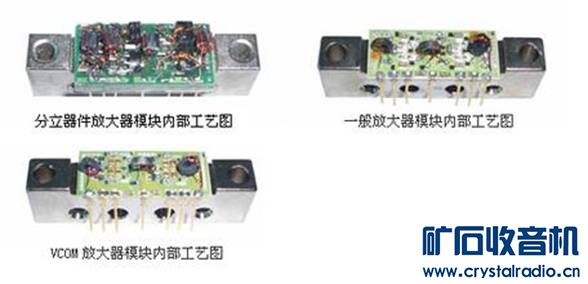

谢谢您的解答。磁环用坏电视线路放大器里拆的，应该可以吧。同时祝坛内的朋友们春节愉快。

longshort

小崔 发表于 2015-2-19 21:51
谢谢您的解答。磁环用坏电视线路放大器里拆的，应该可以吧。同时祝坛内的朋友们春节愉快。

不好意思，传输线的长度有误需要更正，应是0.833mi左右。磁环尽量选用2000左右磁导率的，以提升低端频响。
