我多年前使用过的PIN管

JHXC

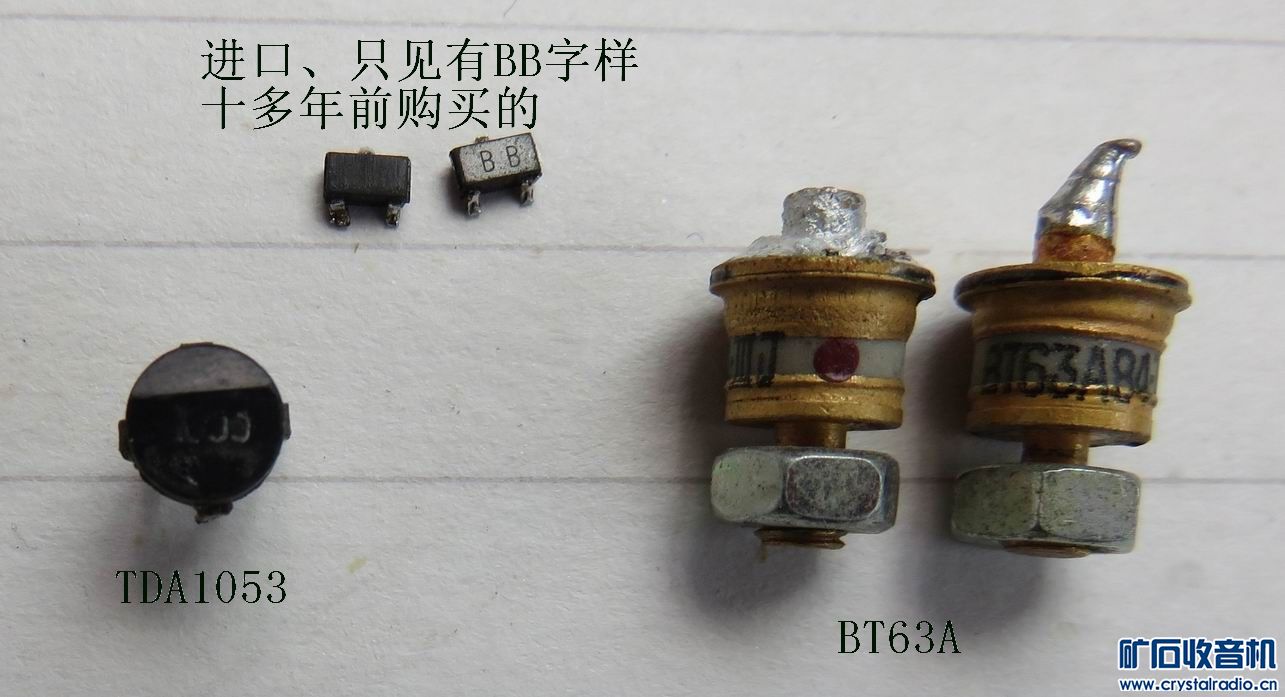

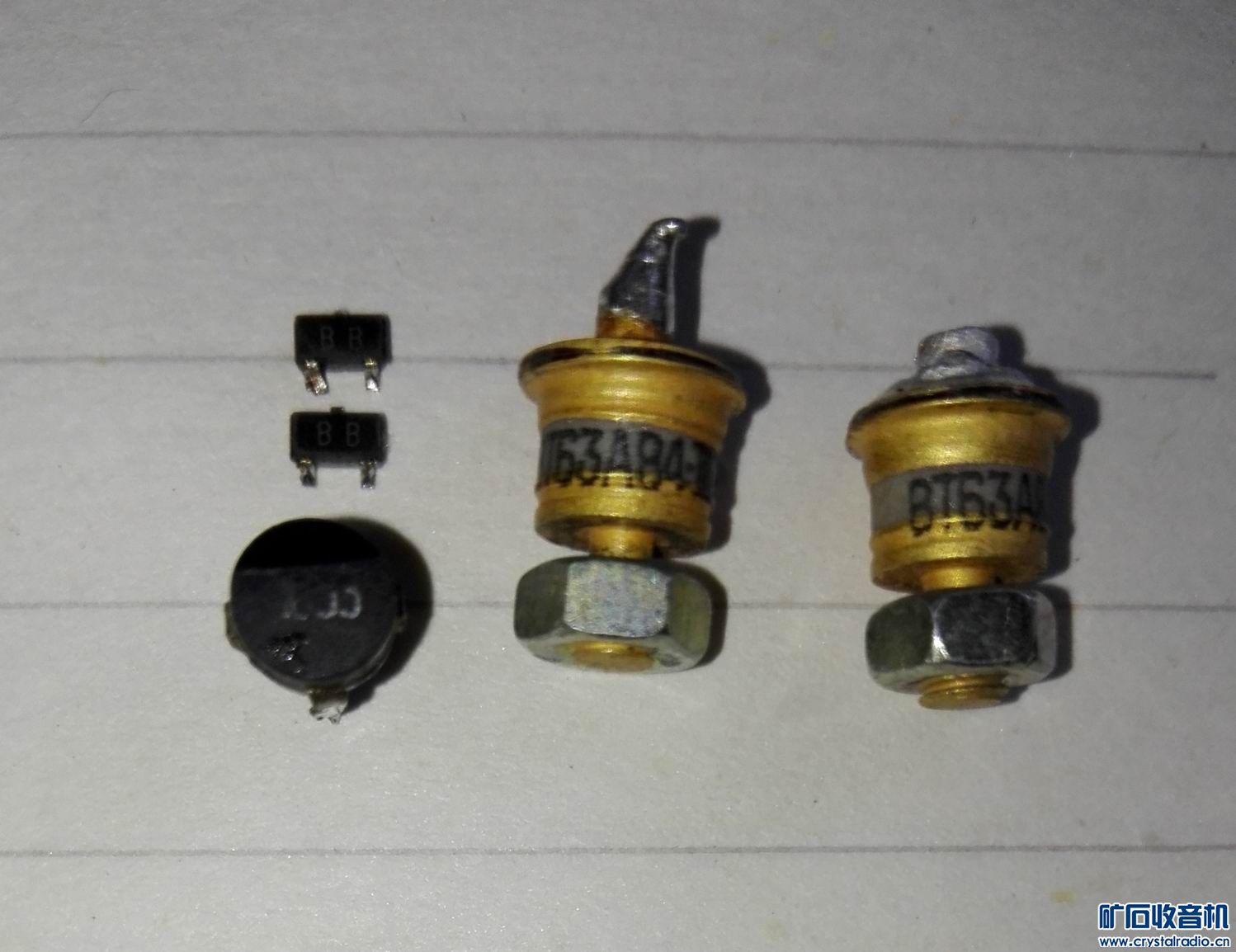

一种是国产BT63A，大概是1984年的产品，电视差转机接收电路上用过的；一种是匈牙利早期电视机上用的TDA1053，资料介绍AGC控制可达40分贝以上；还有一种是片状的，因为十多年前淘宝还没有诞生邮购来制作电路的，上面见《B B》两个字样，具体型号记不起来了。

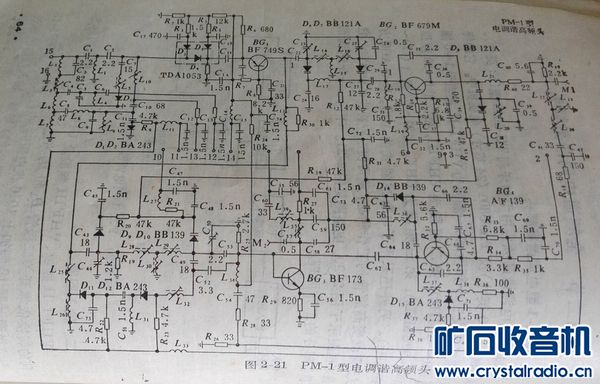

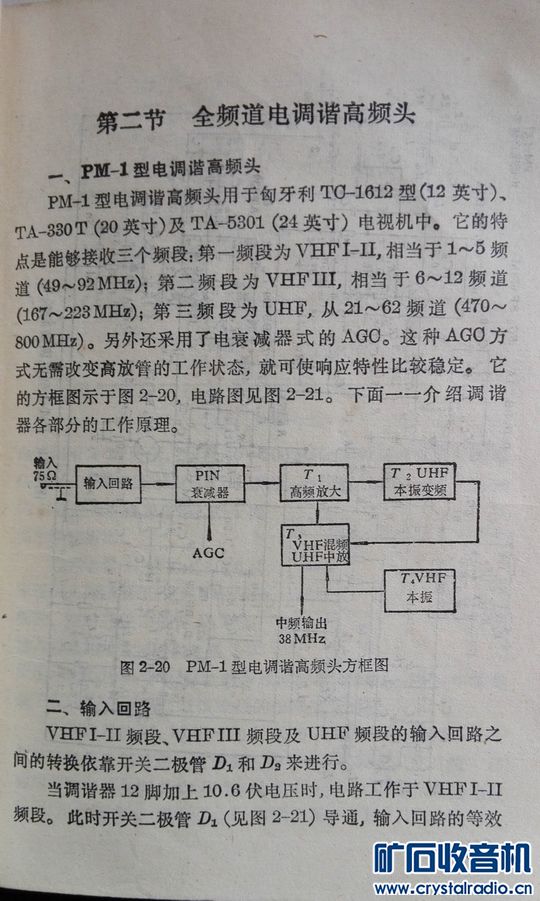

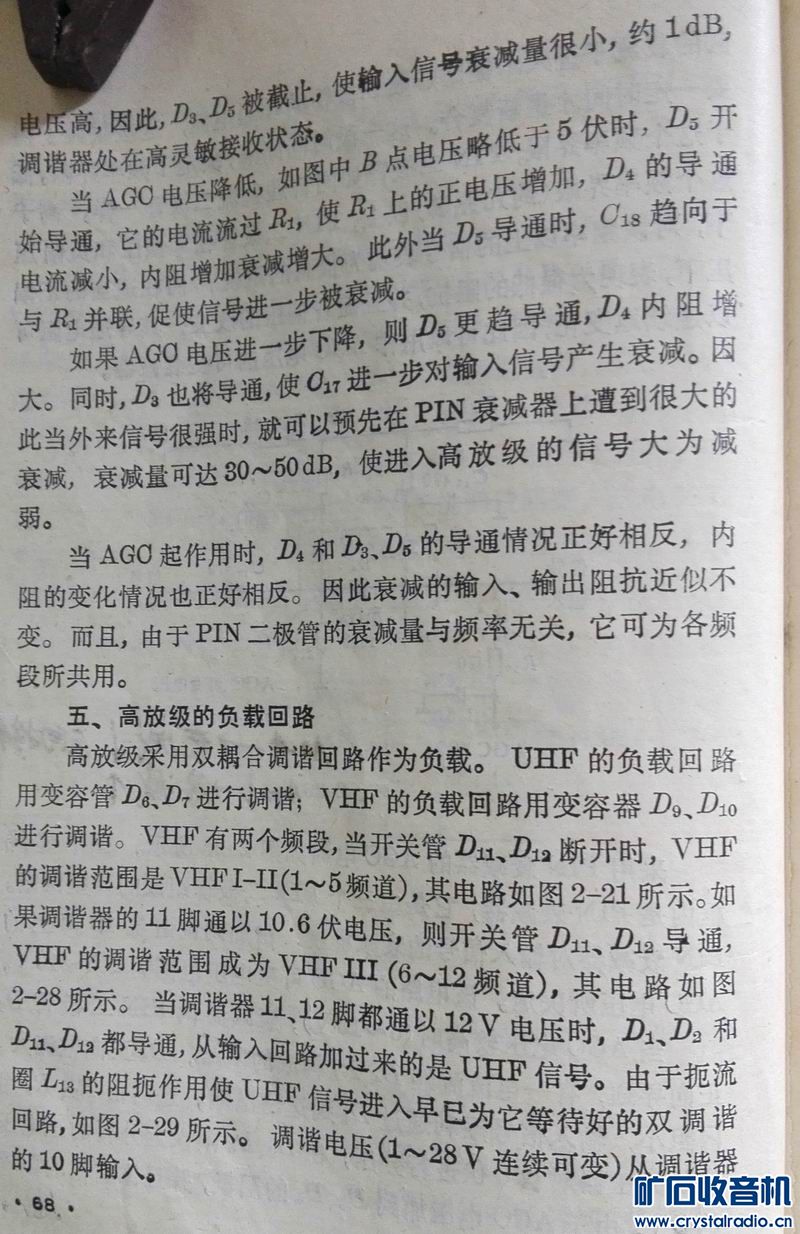

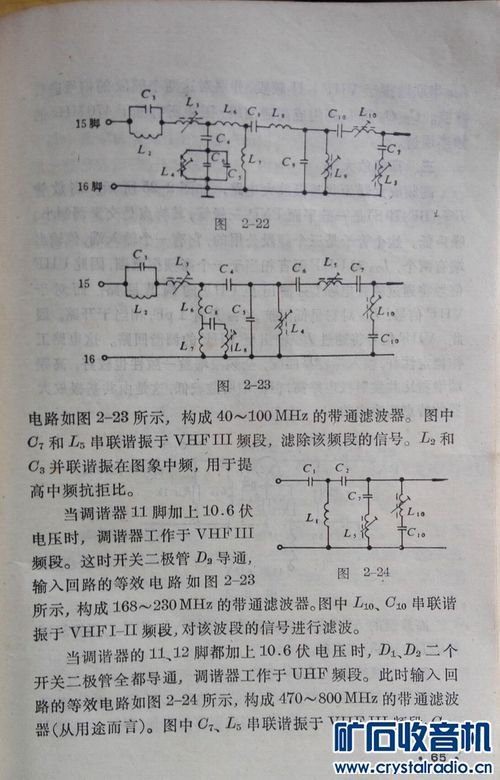

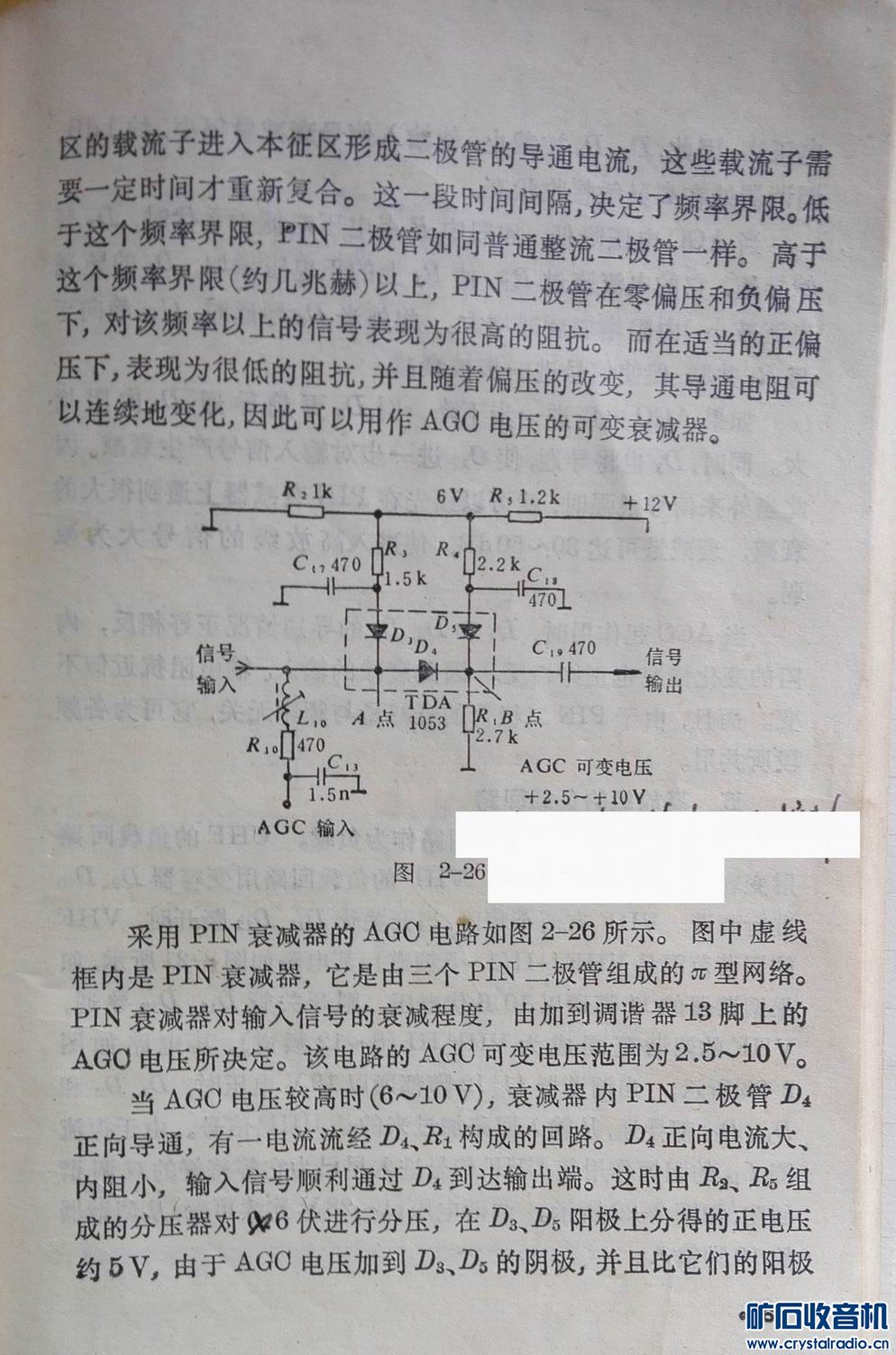

还找到了匈牙利电视机高频头的资料介绍，贴上来供有兴趣的看看。

JHXC

PIN管在国内并不生疏，仅仅是因为价格因素、再就是很少有科普的资料，一般的技术人员接触的不多、业余爱好者更是很难见到，以致许多人把它看得神秘。其实类似的情况在其他一些器件当中也是多见的，比方说二极管，其中的隧道二极管、阶跃恢复二极管、各种各样的微波二极管、体效应二极管.........，其实这些都是科技工作者在深入研究的过程中发现有趣或有用的性能之后制造出来的，作为我们这些使用者，如果有他们这种探索精神，也会不断的去了解一些特殊的器件为我所用。

业余爱好，也需要开阔思路，仅仅局限在常规电路上其实是不够的！

fujiachun

PIN管多数工作在1M以上，请教有没有低频的PIN管，比如465K的

llzqq

fujiachun 发表于 2016-6-18 15:57
PIN管多数工作在1M以上，请教有没有低频的PIN管，比如465K的

从模拟的情况看大部分的PIN都可以工作在几百KHZ。

fujiachun

llzqq 发表于 2016-6-18 17:23
从模拟的情况看大部分的PIN都可以工作在几百KHZ。

我一直在找几百K的PIN，现在还没有找到，您模拟的从曲线看也在1M以上了，如果有几百K的，用作AM收音机的AGC会有非常的效果。

乙猪

fujiachun 发表于 2016-6-18 20:22
我一直在找几百K的PIN，现在还没有找到，您模拟的从曲线看也在1M以上了，如果有几百K的，用作AM收音机的A ...

我在研究一台车机，使用LA1888的IC，AM/FM的天线放大器部分都使用了PIN管子，可惜看不到清析原图，不知型号。所以用于AM的PIN管子，肯定是有的。

latexles

fujiachun 发表于 2016-6-18 20:22
我一直在找几百K的PIN，现在还没有找到，您模拟的从曲线看也在1M以上了，如果有几百K的，用作AM收音机的A ...

注意楼上的纵向坐标，在0.51MHz到2.51MHz之间。增益只是变化了0.00x分贝，这是十分微小的。

低频下的PIN二极管，主要是小电流性能有所下降，并不是不能用。只要注意避免小偏流，对比其他的AGC方式，优势还是很巨大。

比如HSMP-381X 系列，截止频率88kHz ，在300KHz上性能也不错。






上图采用HSMP-3814的电路，实测衰减量和频率的关系，可以看出，在300kHz上，能平滑控制近70分贝。

白胡子老头

中发2705柜台，HSMP-3814,1.20元/只，

latexles

2549608436 发表于 2016-6-18 21:13
其实应当先研究为什么它就消亡了?这样才能使你有方向感.

在专业接收机上很常见，很难被替代，  也在向着高要求的收音机里渗透。


转载一个报道：

半导体生产商Rohm株式会社已开发了适用于汽车音响、汽车天线系统的AGC(Auto Gain Control)电路的PIN二极管RN771V、RN779F和RN779D，并于2005年7月开始样品出货(样品价格15日元/个)，于2005年8月起以月产100万个的规模正式实现量产。

作为对于AGC电路收入信号输出大小进行控制的可变电阻而被使用的PIN二极管，为了能够稳定地接受偏差小的信号，拥有优异的偏差特性是非常必要的。

此次Rohm开发的PIN二极管RN77*系列(RN771V\RN779F\RN779D)采用了抑制了传导度变化这一导致偏差原因的发生，使偏差率比原来降低超过1dB(110dB输入时)。由此，使低噪音、高音质的接受成为可能，对于接受状况变化激烈的汽车音响是非常适合的。

RN77*系列主要特性包括：适合AM电路，低偏差特性；线性的高Rf特性；从2012规格到2916规格的封装线。

园丁

JHXC 发表于 2016-6-18 14:07
PIN管在国内并不生疏，仅仅是因为价格因素、再就是很少有科普的资料，一般的技术人员接触的不多、业余爱好者 ...

我很赞同您的观点，业余爱好者也需要拓宽思维方式，不仅仅是停留在简单的仿制阶段，而忽略了创新的实验过程，哪怕是在失败的实验过程中，也蕴藏着新的实验内容，挖掘、研发和利用是迈向新高度的阶梯。

w6955

也许1N4007 试试就差不多。

latexles

w6955 发表于 2016-6-18 21:40
也许1N4007 试试就差不多。

PIN二极管有些是专用做开关，有些是专用于线性衰减器，两种管子参数不一样。

1N4007代替低频和低阻抗的开关管，还能凑合一下。 但用于高频高阻开关管，或线性衰减器，性能差距就太大了。

JHXC

w6955 发表于 2016-6-18 21:40
也许1N4007 试试就差不多。

既使作为开关使用，1N4007也只能工作在频率很低的场合，可观的结电容信号频率稍高就会直通。常见的1N4148结电容也有好几个皮法。专用的比方说电视机高频头中的频段切换二极管，结电容一般在一皮法以下，PIN二极管首先就要结电容小，要不作为开关使用也好，作为衰减也好，过大的结电容那就无法完成任务了！所以，PCB板的设计也要讲究，否则就会破功。

我手头有四五种PIN管，以前都用在几兆周以上频率，改天实测一下看看截止频率到底是多少。
