对最简单的串联检波探讨

hhyy99

试验器材；目黑MSG-2570B信号发生器，调制波频率1000Hz，调制度30%，输出130dBu，接在环型天线上
室内天线长约5米，在环型天线上绕8匝，分布电容160P。地线接在暖气管上。
耳机为SHH-1舌簧耳机两只串连，阻抗约700欧姆，电感约80mH。
示波器和毫伏表都接在耳机两端。

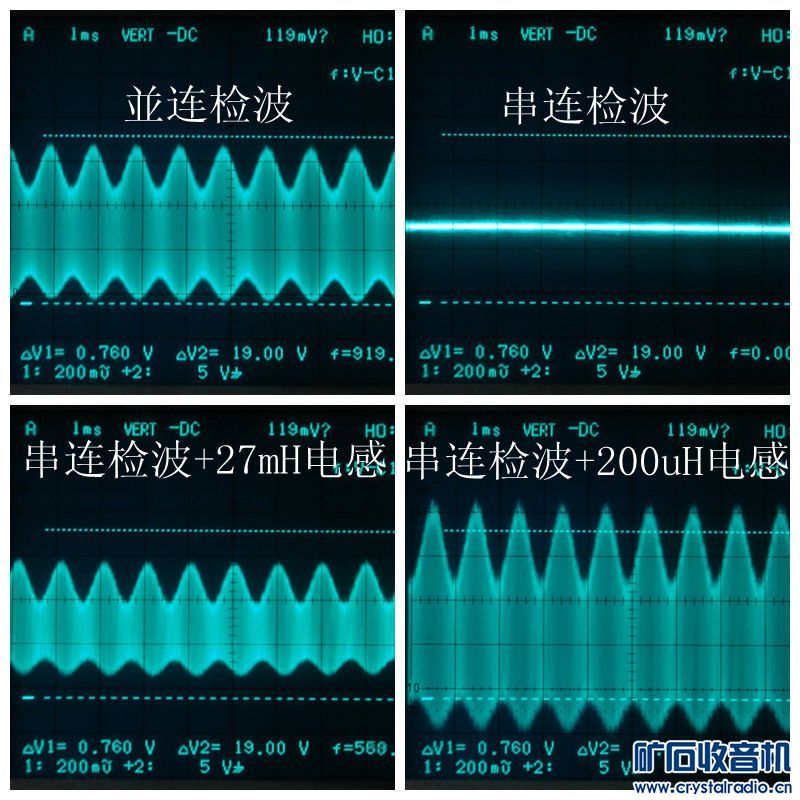

将串连检波二极管短路，看中短波高频信号波型（调幅波）




最简单的检波电路波型，两者相差巨大。
从並连检波波型我们看到波形。
串连检波看不出波型，耳机两端电压只有6mV，並连是168mV。




再发一组对比图

laoniu556

hhyy99 发表于 2015-12-1 07:40
科普；中短波高频信号（调幅波）

太好了，有图有真相。

jjj

我又学了一课，赶不上99哥。

hhyy99

laoniu556 发表于 2015-12-1 09:24
太好了，有图有真相。

串连检波没有音频通道，这您早就看出来了。

hhyy99

jjj 发表于 2015-12-1 09:27
我又学了一课，赶不上99哥。

黄老哥客气了，向您学了许多东西。

laoniu556

hhyy99 发表于 2015-12-1 09:36
串连检波没有音频通道，这您早就看出来了。

纯粹瞎猜的，终于碰对了一回。

L.D.XIONG

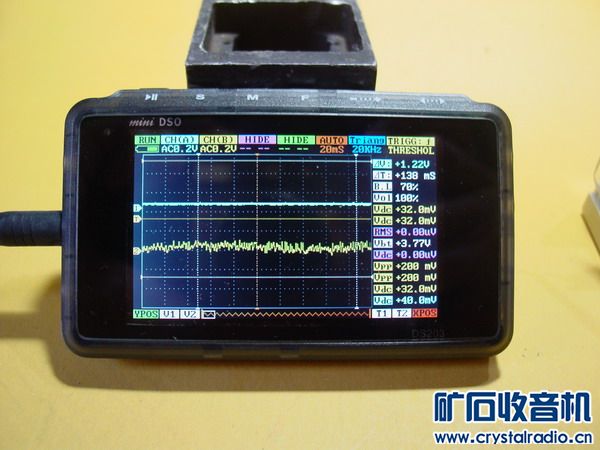

真实电台实验：串联型捡波，只有7.6v交流干拢，电台音频几乎是0。

L.D.XIONG

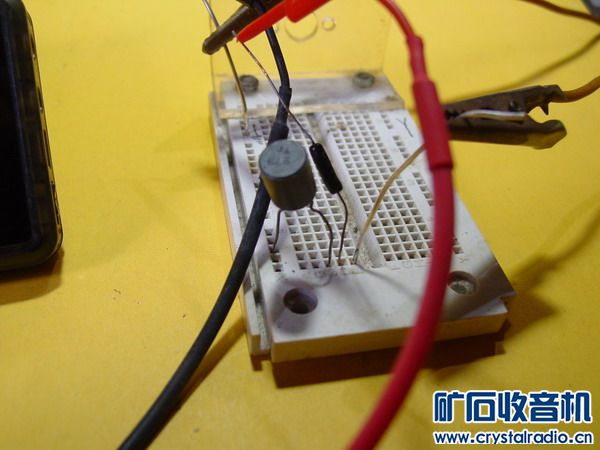

天地线间加个27mH，电台音频出现。

L.D.XIONG

1KΩ代27mH

hhyy99

L.D.XIONG 发表于 2015-12-1 10:13
真实电台实验：串联型捡波，只有7.6v交流干拢，电台音频几乎是0。

从理论上讲，这种串连检波输出应该是零。
我的测量结果串连检波耳机两端电压是6mV，並连检波约170mV。

L.D.XIONG

hhyy99 发表于 2015-12-1 10:42
从理论上讲，这种串连检波输出应该是零。
我的测量结果串连检波耳机两端电压是6mV，並连检波约170mV。

所以串联型只是概念收音机，不是实用机。概念收音机允许有缺陷甚至错误。

hhyy99

L.D.XIONG 发表于 2015-12-1 10:19
1KΩ代27mH

电阻对音频信号是通路，对高频信号也是通路，而电感对高频信号有抑制，对音频信号本身直流电阻也小，故电压高。

L.D.XIONG

hhyy99 发表于 2015-12-1 10:50
电阻对音频信号是通路，对高频信号也是通路，而电感对高频信号有抑制，对音频信号本身直流电阻也小，故电 ...

正如这个电路也是概念、分折，切不可直接试！

hhyy99

L.D.XIONG 发表于 2015-12-1 10:56
正如这个电路也是概念、分折，切不可直接试！

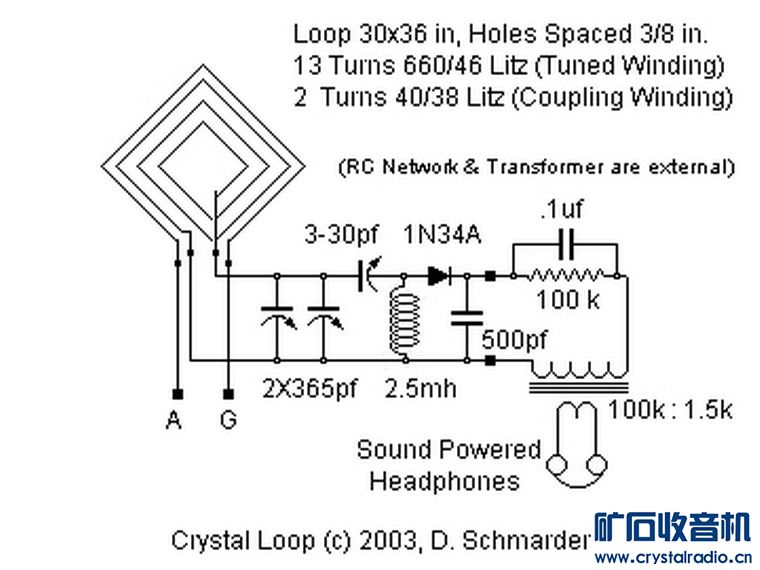

原来不明白75号电路中2.5mH电感断路后就无声了，有朋友用二极管替换电感也响，现在都明白了，还是应该用电感做通路。

L.D.XIONG

hhyy99 发表于 2015-12-1 11:07
原来不明白75号电路中2.5mH电感断路后就无声了，有朋友用二极管替换，现在都明白了，还是应该用电感做 ...

回路很重要，您要来海南必须有回路回北京，人体也一样，好的按摩师知道回路，那些只按不回的别信他！
