还有师傅 这个螺丝孔焊盘在元件库哪个分类里   不愿自己一个个的查找

wuyuankun

dyqhbhghm 发表于 2016-4-19 21:37

dyqhbhghm坛友正确的螺丝孔应该是这样，我嘛就用的普通焊盘做的螺丝安装孔。

wuyuankun

dyqhbhghm 发表于 2016-4-19 21:41
还有师傅 这个螺丝孔焊盘在元件库哪个分类里   不愿自己一个个的查找

可以建一个自制元器件库。

wuyuankun

dyqhbhghm 发表于 2016-4-19 21:37

dyqhbhghm坛友依我看安装孔画成这样是有好处的，因为什么呢 ，在做工业制板时这种样子的安装孔当将线路或丝印打印到光绘底片上有利于对准孔的位置。

dyqhbhghm

这么说吧  总结一下 关键是要会敷铜 会敷铜几乎就会制作 至于线路连接 新手就随自己意随便连吧 遇到有交叉的过不去的弄两个双面焊盘反面搭条线  建议是单面板  双面板理论上也可以连吧 就是不知道这个线会不会对这层布局有什么影响 可能规划出的样子不好看 但原理都是一样 也就这样了 多弄个几回 就有方位感了  好像自己漏了一个知识点 不知道十字焊盘怎么画 作用是什么  至于功放什么的我也不愿研究了  只要会抄板照葫芦花样就够用了 剩下的就是焊接的活了  真要每个地方都搞透  学问太深了   我等凡人没有这个毅力  够用就好   只要实用不求好看

wuyuankun

dyqhbhghm 发表于 2016-4-19 21:57
这么说吧  总结一下 关键是要会敷铜 会敷铜几乎就会制作 至于线路连接 新手就随自己意随便连吧 遇到有交叉的 ...

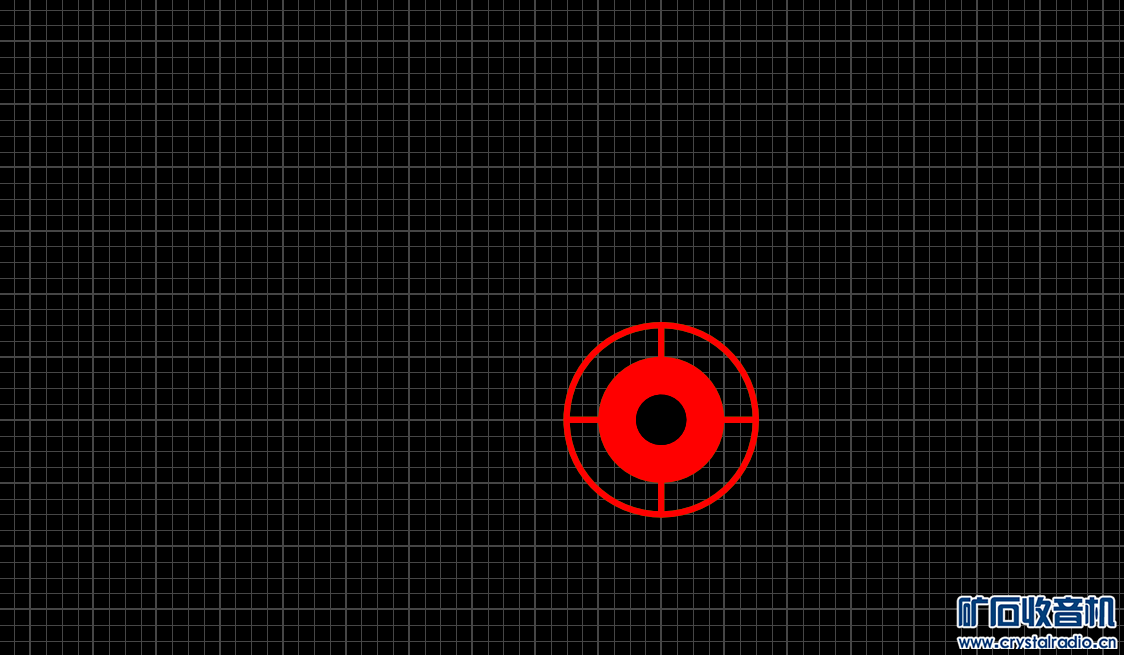

十字焊盘挺好画的

wuyuankun

dyqhbhghm 发表于 2016-4-19 21:37

就是这样的，只不过感觉电感的封装不好画。

dyqhbhghm

如果出一道题  假如  一张板子 上面只有焊盘线路  没有丝印说明  师傅你能够凭借多年的经验把元件归位么

dyqhbhghm

谢谢元坤道友  十字焊盘我很早就试画过差不多也有你画的这个效果    我是直接先画一个圆然后再在圆里放一个焊盘再对齐网格或者按住ctrl键用鼠标拖动对齐网格再在圆环上下左右画四条线    不知道你是用什么方法也交流下吧    我就是搞不懂为什么要用十字焊盘   还有我有一个习惯不喜欢45度角走线   畢竟走线横平竖直来的简洁  从数学的角度讲垂直线是最短的   由于电气特性  角度不能是锐角或直角  我就设想弄一段弧来代替45度角   因为自己做过水电  就拿排水管来说接头可以是90度的弯头  也可以用两个45度弯头对接    实际施工中两种方法都用过   都是以管件来确定施工方案    记得以前中学的物理学电都是以水路作参照的    根据这个思路  有些东西套在电路板工应该也行的通   当然这些只是自己乱diy    像图中有的多脚芯片是45度斜放的  就是为了配合45度走线  必竟拐角越少越好

dyqhbhghm

归根结底   如果自己用   只要元件彼些之间连接正确   符合电路原理图    就够了 元件 布局与走线是要靠实际多练才能学会的光知道怎么走怎么弄都是纸上谈兵  真到了动手画时就不是那么回事了  我师傅他情况不同多年的练习已经达到图未画  但效果图己经在脑子里浮现了  这要一定的功力的

bxyyhan

dyqhbhghm 发表于 2016-4-19 21:37

因为螺丝孔大部分情况下是和地线层连接的，特别是数字电路，所以螺丝孔就是一个大号的焊盘。

bxyyhan

dyqhbhghm 发表于 2016-4-19 22:19
如果出一道题  假如  一张板子 上面只有焊盘线路  没有丝印说明  师傅你能够凭借多年的经验把元件归位么: ...

可以，那叫原理图反推，既根据电路板画出原理图，

bxyyhan

dyqhbhghm 发表于 2016-4-19 21:57
这么说吧  总结一下 关键是要会敷铜 会敷铜几乎就会制作 至于线路连接 新手就随自己意随便连吧 遇到有交叉的 ...

十字焊盘的作用是缓解应力，以及防止因为铜箔散热太快而焊接不良。

bxyyhan

dyqhbhghm 发表于 2016-4-19 23:24
谢谢元坤道友  十字焊盘我很早就试画过差不多也有你画的这个效果    我是直接先画一个圆然后再在圆里放一个 ...

芯片45度放置可以减少走线长度，同时也节省走线占用面积，你自己试试就知道了。

bxyyhan

wuyuankun 发表于 2016-4-19 22:17
就是这样的，只不过感觉电感的封装不好画。

电感的封装你可以用磁珠的封装代替，他们是一样的。
