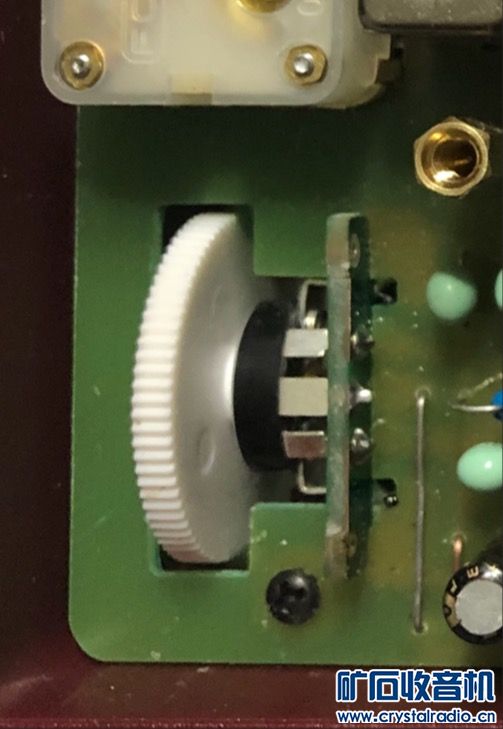

请教老师，如何开多边形的孔，比如德生2P3音量电位器处的T形孔？试过多种方法，没有成功。

bxyyhan

a_fu 发表于 2020-2-4 19:38
请教老师，如何开多边形的孔，比如德生2P3音量电位器处的T形孔？试过多种方法，没有成功。

开槽的话用焊盘堆叠即可，你这个异形孔自己拿铣刀割吧，厂家不会给你做，因为需要冲压，还得给你做模具。

虾米

bxyyhan 发表于 2020-2-5 09:35
开槽的话用焊盘堆叠即可，你这个异形孔自己拿铣刀割吧，厂家不会给你做，因为需要冲压，还得给你做模具。

楼主：我有一个问题，不知道如何解决，请教：

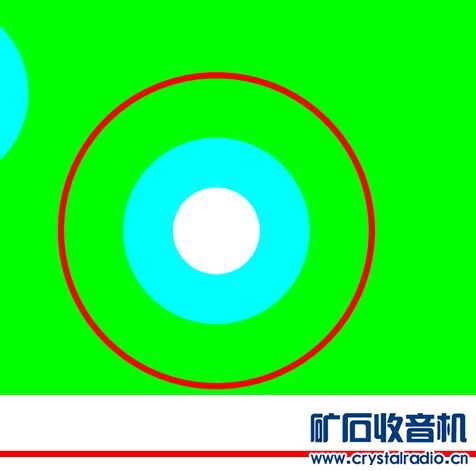

红色圈内敷铜层如何去掉，焊盘保留，散热器的固定脚。谢谢。

虾米

bxyyhan 发表于 2020-2-5 09:35
开槽的话用焊盘堆叠即可，你这个异形孔自己拿铣刀割吧，厂家不会给你做，因为需要冲压，还得给你做模具。

楼主：我有一个问题，不知道如何解决，请教：
红色圈内敷铜层如何去掉，焊盘保留，散热器的固定

pc128

楼主。这软件能否再共享下。网上现在很难下了

bxyyhan

虾米 发表于 2020-2-5 15:45
楼主：我有一个问题，不知道如何解决，请教：
红色圈内敷铜层如何去掉，焊盘保留，散热器的固定

点那个焊盘，调敷铜间距。

虾米

bxyyhan 发表于 2020-2-5 17:01
点那个焊盘，调敷铜间距。

还是不明白，目的：隔离散热器固定焊盘和敷铜层。

bxyyhan

虾米 发表于 2020-2-5 18:45
还是不明白，目的：隔离散热器固定焊盘和敷铜层。

选中焊盘，调节距离。

bxyyhan

pc128 发表于 2020-2-5 15:59
楼主。这软件能否再共享下。网上现在很难下了

软件

链接：https://pan.baidu.com/s/1mILhaw5NpXBhojUjhP2_Ew
提取码：aup3

元件库，最新的。

链接：https://pan.baidu.com/s/1KKYhDpHQjQUR8l-DPrQv5Q
提取码：2ahl

虾米

bxyyhan 发表于 2020-2-5 19:02
选中焊盘，调节距离。

谢谢楼主

pc128

万分感谢，下载学习去，

zcw2316

请教bxyyhan老师! 接地焊盘用测试笔显示都接通，是不是就不用调整焊盘和地之间的间距为0呀？

zcw2316

还有就是画完的pcb没有选择网格对齐，输出的光绘文件会不会有问题？谢谢bxyyhan老师！

bxyyhan

zcw2316 发表于 2020-2-5 20:27
请教bxyyhan老师! 接地焊盘用测试笔显示都接通，是不是就不用调整焊盘和地之间的间距为0呀？

是的。只要保证连接即可。采用十字焊盘是为了过波峰焊受热均匀，手工焊接没关系。
