看了42楼的     想做些补充  （仅作理论上的讨论）

阳极的散热能力 对于真空管来说 指的是阳极的辐射力 。 阳极的辐射力由：阳极等效辐射面积（即阳极的投影面积或辐射窗口面积）、阳极等效灰度（从外部看进去的对光的吸收力）、阳极绝对温度（介于阳极工作温度大大高于室温 不考虑外部逆辐射）。

42楼所所说的 （网状板极辐射力）可达平面板极的2-2.5倍， 应该这样解释：在使用相同的阳极材料（即材质的绝对灰度相同）、阳极外形相同（即阳极等效辐射面积相同）的情况下 拥有粗糙表面结构板极 比 拥有光滑表面结构板极 有更强的辐射力。  这是因为材质绝对灰度一定的情况下 表面越粗糙（隐性表面积越大) 阳极等效灰度越大。

后期的电子管使用敷铝阳极 通过阳极氧化 使铝表面产生大量微小的坑洼 极大的增加了隐性表面积 使阳极拥有很大的等效灰度  **其使用的阳极氧化技术与电解电容相似 大家有兴趣可以拆一个电解电容看一看。

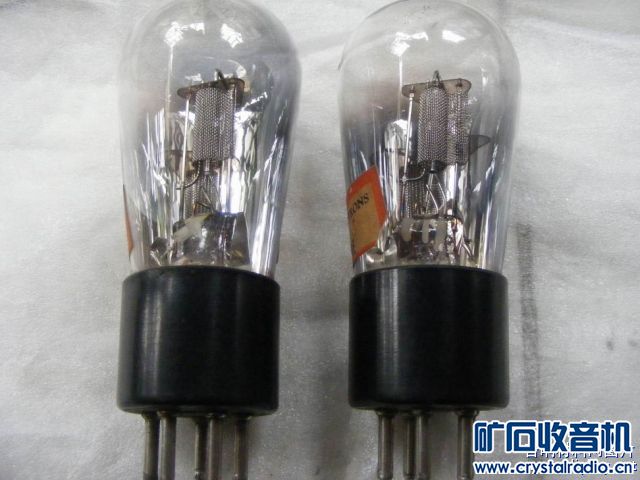

而在早期 没有大量敷铝阳极 一般的金属（铁、镍），因为质构原因无法获得铝一样的表面效果 ，因此只好使用金属线编制网来增大隐性表面积（实际上阳极表面的起伏已肉眼可见）。 但使用金属编制网不可避免的因存在网孔 而减小了阳极等效辐射面积（网孔使阳极变得“稀薄”）。 这种作用削弱了金属网提升辐射力的程度，但总的看来辐射力还是提高的（如24楼所说：增大2-2.5倍）。

这种用网状结构提升辐射力的效果，比起 阳极氧化工艺的效果（辐射力提升 几十甚至上百倍，实在是太低  因此 敷铝阳极工艺成熟后 网状屏极迅速消失。

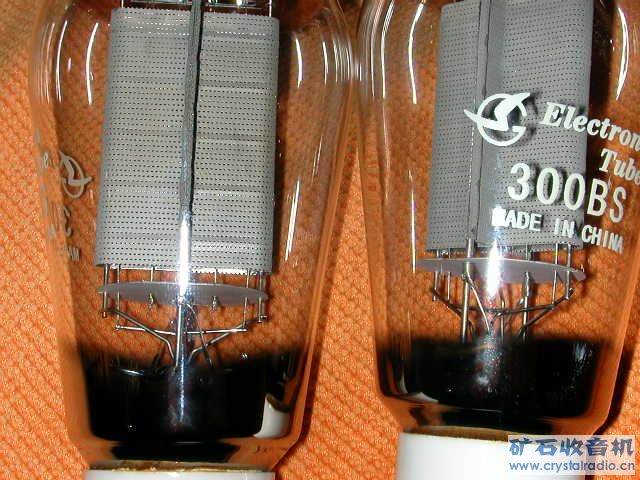

现在生产的所谓“网屏”只是把完整的敷铝阳极 戳满小洞而已 不仅不能增加等效灰度（提高辐射力），反而减少了阳极等效辐射面积 总的效果是负面的。

海河

   楼上所述 已经达到学术报告的水平了！！

mmwebo

佩服,老大内把各种不同的屏极材料(如镍,镀镍铁,氧化发黑,涂敷等)上个对比图片就更好了

海河

lq19512003

认真看了一遍，学习了。

孤舟横渡

有道理！顶！！！

无胆鬼

我节选清蒸冰棍老师关于屏极问题的一段给大家看
【一个最最无聊的问题就是网状屏极。有些电子管的屏极是网状的，大家认为它好。关于网状屏极一般理论书籍中很少有涉及。我个人认为最大的好处就是加工起来方便，对于网状材料加工要比板材容易许多，此外我实在想不出网状材料有什么电气参数上面的好处。但是在大型发射管是个例外，比如英国MULLARD公司的三万瓦输出的短波发射管采用全石英构造，在战前是首屈一指的先进技术，采用网状钨丝屏极。是因为钨不能压成薄板，只能用钨丝编织成屏极，也是没有办法。而在小功率管之中，实在没有必要用这种屏极。TELEFUNKEN VOLVE TUNGSRAM RFT等公司都有网屏整流管生产，倘若这些管子真的也是采用钨丝编织的网屏，那么也真的是非常不错了，不过看这些小功率整流管，又能有多大的屏极耗散功率呢？真的需要采用钨丝屏极么？不过大多数网屏爱好者并不追求技术上的答案，他们需要的是从网屏的孔眼之中透出的点点光芒。我一直对此不明白。如果使用者真的那么需要灯丝发出的“光明”，那么额外安装一个电灯泡好不好呢？价格便宜，还比从网屏之中透出那点点星光要明亮的多呢。  还有一些大师连管内屏蔽都不认识，拿着WE310或者EF80大叫网屏，简直愚蠢透顶。更加愚蠢的是还将WE310划分成“粗网”“细网”，然后“细网”音质如何如何云云。简直不可理喻。  过去是技术引导市场，现在是市场引导技术。就以300B为例来看，在曙光刚刚开始仿制300B的时候，还是非常符合技术规范的，而且为了改进300B的性能，曙光也下了大功夫，比如研制了石墨屏极的300C电子管（灯丝吊钩上不算是改进，螺旋弹簧或者挂钩式对于300B都可以），柳州桂光也生产了5300 6300等等改进型号，可以说是对于300B这个老产品进行了深入发掘。不过好景不长，天津的山寨厂建立了，为了迎合需要。天津S管300B推出了，还有电镀镍铁网状屏极的300B问世。这些都是天津的山寨厂搞出的噱头罢了。但是曙光竟然也跟着学了许多“歪门邪道”，开始学着弄出S管的300B，也有多种网屏产品问世，曙光的工程师不会不知道电子管技术理论，不过是市场经济导向罢了，挣钱才是硬道理，别的都多余。原来曙光作灯泡6N8P还是羞羞答答，不肯让别人知道，现在已经完全豁出去了。】
完整的内容大家请看：http://www.crystalradio.cn/bbs/viewthread.php?tid=1908&highlight=

leewha

老师的话，不要一概相信，具体如下：
1. 310有粗网、细网之分，这个网也确实是屏蔽网。但是，细网的生产年份在60年前，粗网在60年后，大家都知道，一般来说，60年前的电子管音色优于60年后，所以细网的声音确实比粗网好！相信大家知道其中具体原因了。
2. 到底编制网费人工，加工难，还是极板？那么何网屏来加方便之说？工大家自己考虑，要学会自己思考

于海旺

从zytian与清蒸冰棍两位老师及海版学到有管电子管结构的知识，原有有关电子管的科普读物但主要是应用，缺乏基本知识，自从到矿坛才知有各种屏，我有一只改装老日本收音机下来的UZ77看此文后才知是屏蔽栅。我见惯一般金属屏对网状与石墨屏极看不顺眼，对性能差别不了解。
如有年轻人对其深入研究记得有一季刊“电真空技术”以及到“中国知网”可读。

双流的天下

我有网屏的EL33.不是复刻哦。性能没有普通好。声音也没有感觉好和不好.27.227是有网屏放大管的
