再论电子管误解之——“网屏”

6AJ8 · 发表于 2009-4-23 00:08:58

个人认为，网状屏极设计之初衷应是减低极间电容。因为极间电容对于电路的影响比我们一般人想像的要严重得多，在热阴极状态下，电场发生了变化，极间电容会大大增加。至于采用“网屏”的实际效果，未见能见至这方面的资料，也没有条件进行实验。故不敢妄加评说。不过（凭想像）在低放中应该没有什么差异吧。

海河 · 发表于 2009-4-23 00:22:26

楼上朋友说的是“网状屏极”还是“网状屏蔽”呢？？

请恕我才疏学浅，见识有限，我至今还没有看到过一个真正用网状屏极结构的放大管呢（就说原始版的，不说后来复刻的）都是整流稳压管

胆胆迷 · 发表于 2009-4-23 00:44:23

我有网屏蔽的管子,没注意有什么区别,不过我认为可能会不同吧,要不何必费心搞那东东,光的不更简单吗?

fjzxx46 · 发表于 2009-4-23 01:01:52

“网”屏——不敢“网（妄）加置屏（评）”，除了好看外。

倒是FU5的石墨屏和铁屏，以前的书上是有讲到区别——称石墨屏的允许工作在微红状态，而铁屏的不允许发红。

我用过FU5的机器，石墨屏机器和铁屏的都用过，都不敢用到屏极微红状态。咱胆小，怕用坏了挨批评，阿阿。

60年代的爱好者 · 发表于 2009-4-23 01:12:51

外型很漂亮，可以欣赏，至于电气性能，未必就那么漂亮。

abcbatt · 发表于 2009-4-23 13:01:09

用的时候感觉没有区别，那就是没有区别

海河 · 发表于 2009-4-23 14:59:38

谢谢60年代爱好者老师，呵呵，我原以为58号是个大葫芦呢.....

好像又有点跑题了....我的意思是请大家买管子时分清是“网状屏极”还是“网状屏蔽” 而不是重点研究网的和普通的效果到底有什么不一样...

linpei · 发表于 2009-4-23 16:02:53

我认为，网状屏蔽不如板状屏蔽好。因为根据真空静电场高斯定理∮EdS=Q知，只有隔板构成一个闭合面时才能使内部∮EdS=0，即不受外部静电场影响。网状屏蔽面上有那么多洞眼，能不泄漏外部电磁场吗

板状屏蔽面上只有几个洞，泄漏少多了

呵呵，以上纯属自己从物理学推测而已，没有实验数据佐证

呜呼 · 发表于 2009-4-23 16:34:22

海河朋友知识渊博——图文并茂的把“网状板极”与“网状屏蔽”层的区别，说的明明白白。我想大概凡是看过此贴并记住了的各位朋友，他下次看到有网状屏蔽层的电子管时，就不会把它当成是网状板极啦。同理也就不会把网状板极当做网状屏蔽层咯。

suhonggui · 发表于 2009-4-23 16:45:16

海河老师的题目是让我们分清屏极和屏蔽，两者是不同性质的屏。

尼摩船长 · 发表于 2009-4-23 17:14:33

非常支持海河网友，现在打着所谓“网屏”骗人的JS太多了
有些是以讹传讹，自己也是棒槌
有些。。。。。。

真正网屏级的管子，一般都是功率管和整流管

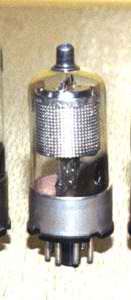

网状屏蔽的，是电压放大管，屏蔽接抑制栅。

进修 · 发表于 2009-4-23 20:14:04

看了船长的帖子，才弄清了啥样的是网屏，啥样的是网屏。谢谢！！

zytian · 发表于 2009-4-23 21:08:22

早期管子使用网屏因该是因为还没有敷铝铁屏极技术

我们现在使用的管子大多使用表面氧化黑化的敷铝铁屏极在铁表面敷铝是为了防止纯铁屏极在使用时遇高温释放气破坏真空度，铝化学性质活泼吸附在其上的气体分子即使在高温下也不会释放出来而且包在内层的铁即使放气也被铝挡住吸收掉

在1930以前敷铝铁屏极技术还不成熟价格高昂只有高级管（如功率放大管）才用的起

因此次一点的管子（如镇流管小功率管）只能退而求其次用纯铁或镍为了防止屏极工作时放气在抽气时要进行长时间的高频加热将金属内部的气体彻底蒸掉如果屏极是一整块金属内部的气体难以蒸尽后来经过改进将屏极做成网状表面积增大使高频加热时金属内气体能在较短时间内彻底除尽延长了管子的寿命

至于后期的管子为什么将屏蔽层做成网状因该是为了利于散热一些大电流高跨导放大管多是这种结构

海河 · 发表于 2009-4-24 15:35:51

原来如此啊，呵呵

我一直还纳闷个事，问什么没有用铜做内部电极的管子呢？？

zytian · 发表于 2009-4-24 17:07:22

确实有用铜做电极的管子但介于铜冶炼时非常容易吸收气体（因此有无氧铜一说，其实就是添加了微量钡的精炼铜，钡吸去了铜中的氧杂质，导电性就变好）所以极少有用铜做大面积电极的即使用也仅仅是因为导热好做G1栅极的支撑杆考究一点的还要在铜杆上镀金镀镍再进行真空高温加热以防止装配过程中吸附气体有些特殊的管子如脉冲调制管因为工作在极强的脉冲状态下屏极就是大面积的铜屏其使用的铜添加钡锆和稀土金属使其在导电率不变差的情况下高温工作时不会放气（图为TM-2仅供参考）
