发一份【TA7640AP】调频调幅中放电路的原始资料！

炫彩 · 发表于 2015-3-17 16:17:00

本帖最后由炫彩于 2015-3-17 16:28 编辑

论坛里经常有人提起TA7640这个骗子，说明还有不少人甘心受骗，我也身在其列。
因这款IC流行于八十年代，曾风靡一时，现在提及仍可圈可点。
目前市场上的TA7640多是UTC等厂家代工的，规格书有失误之处，常常误人子弟。

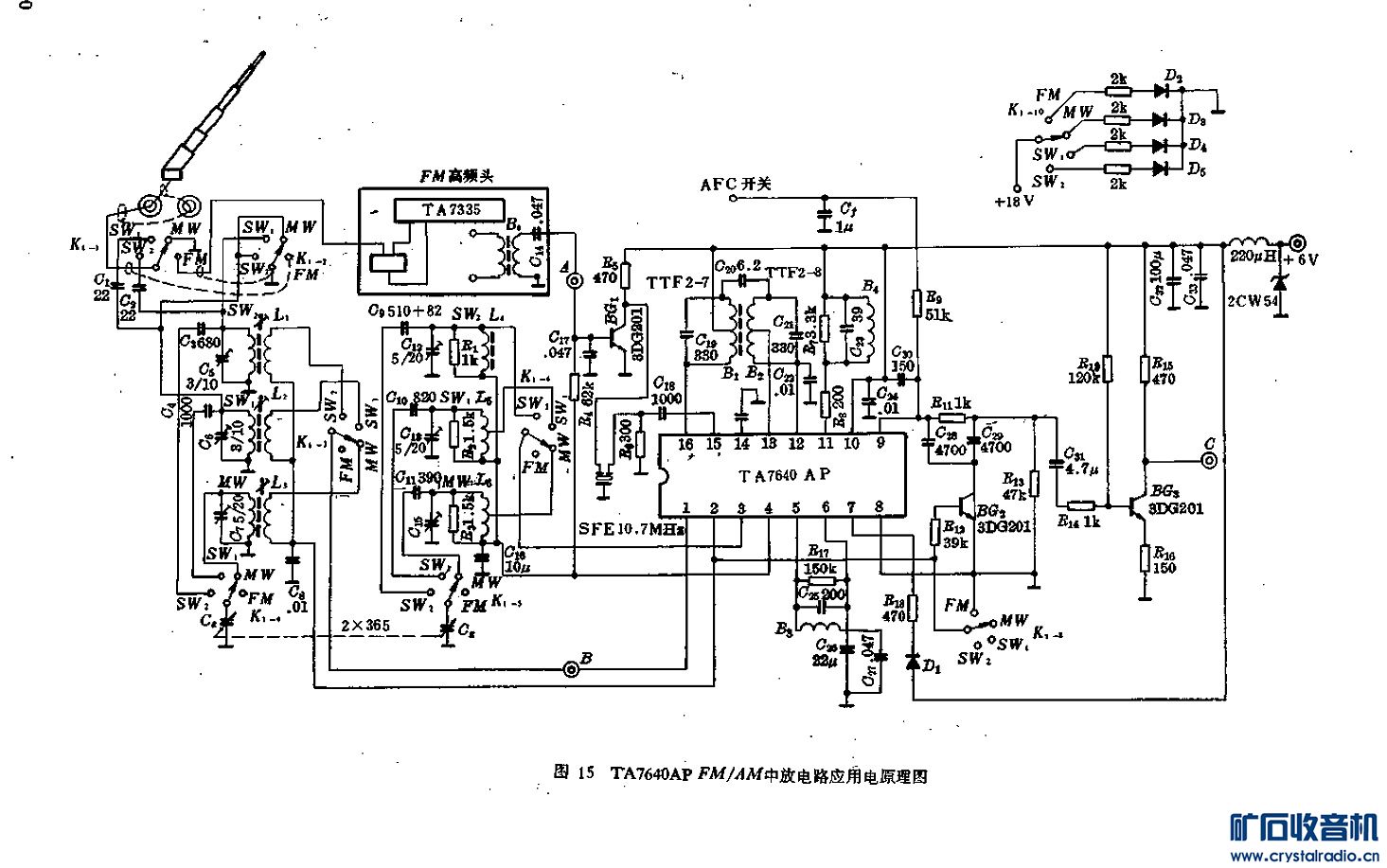

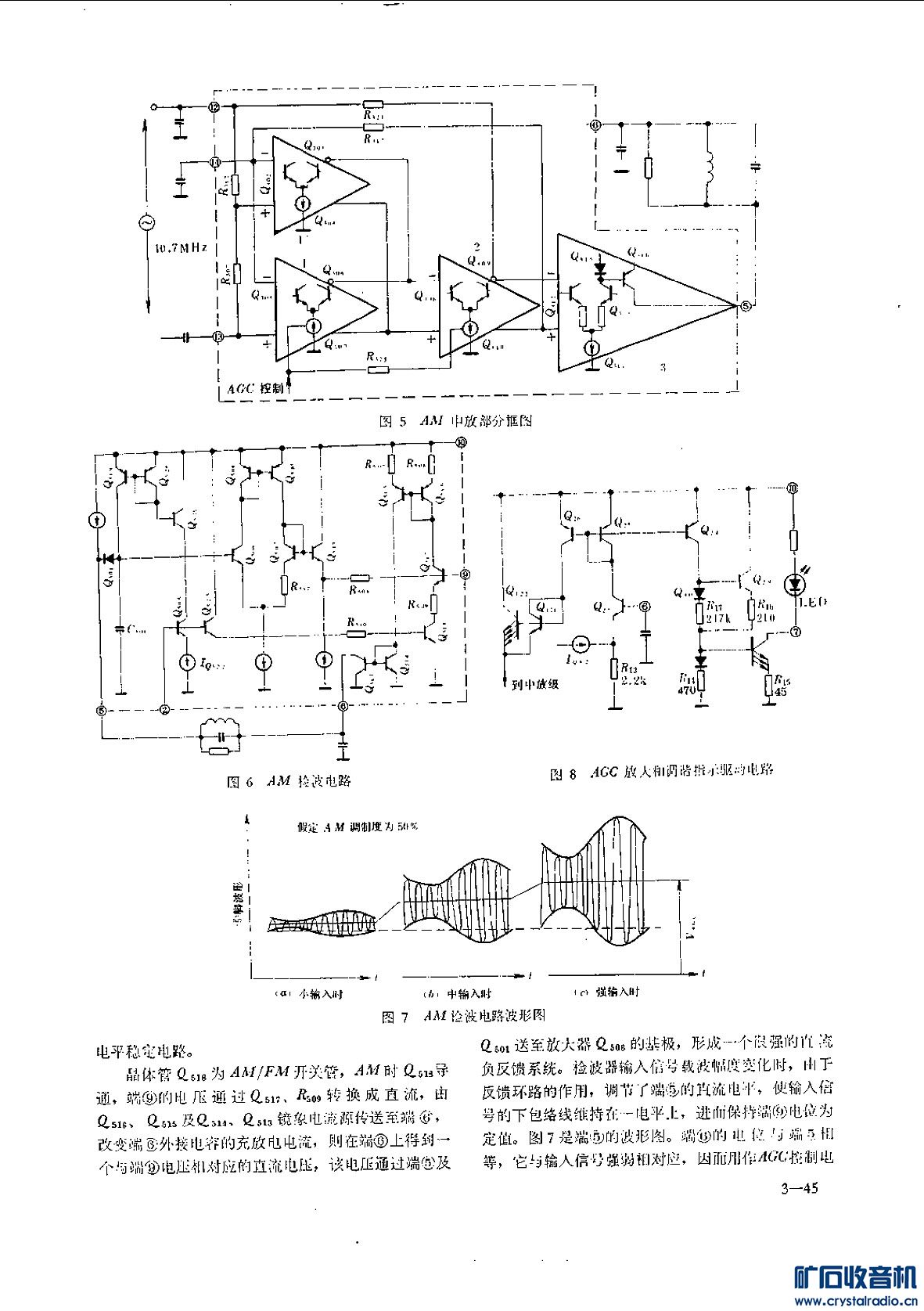

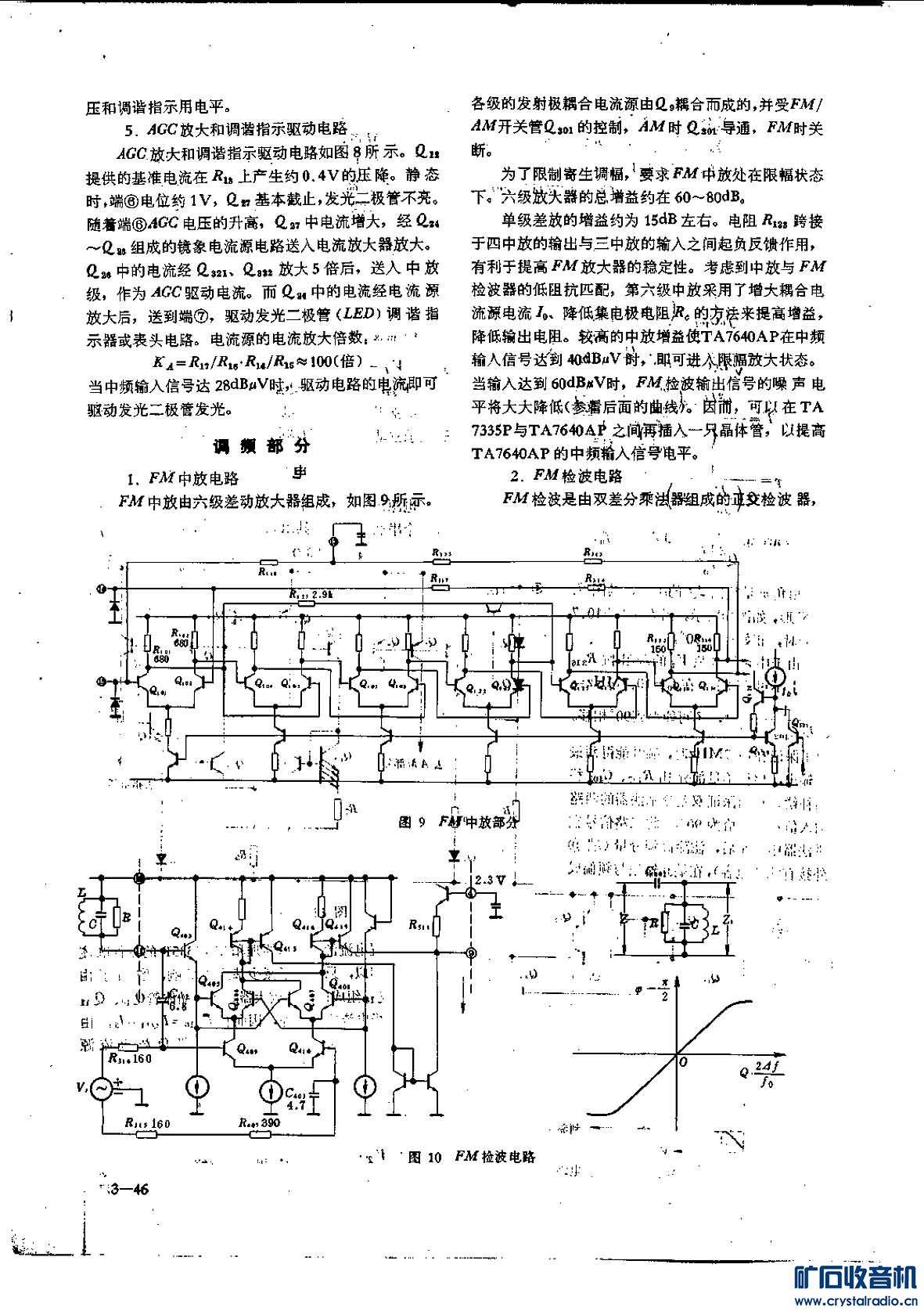

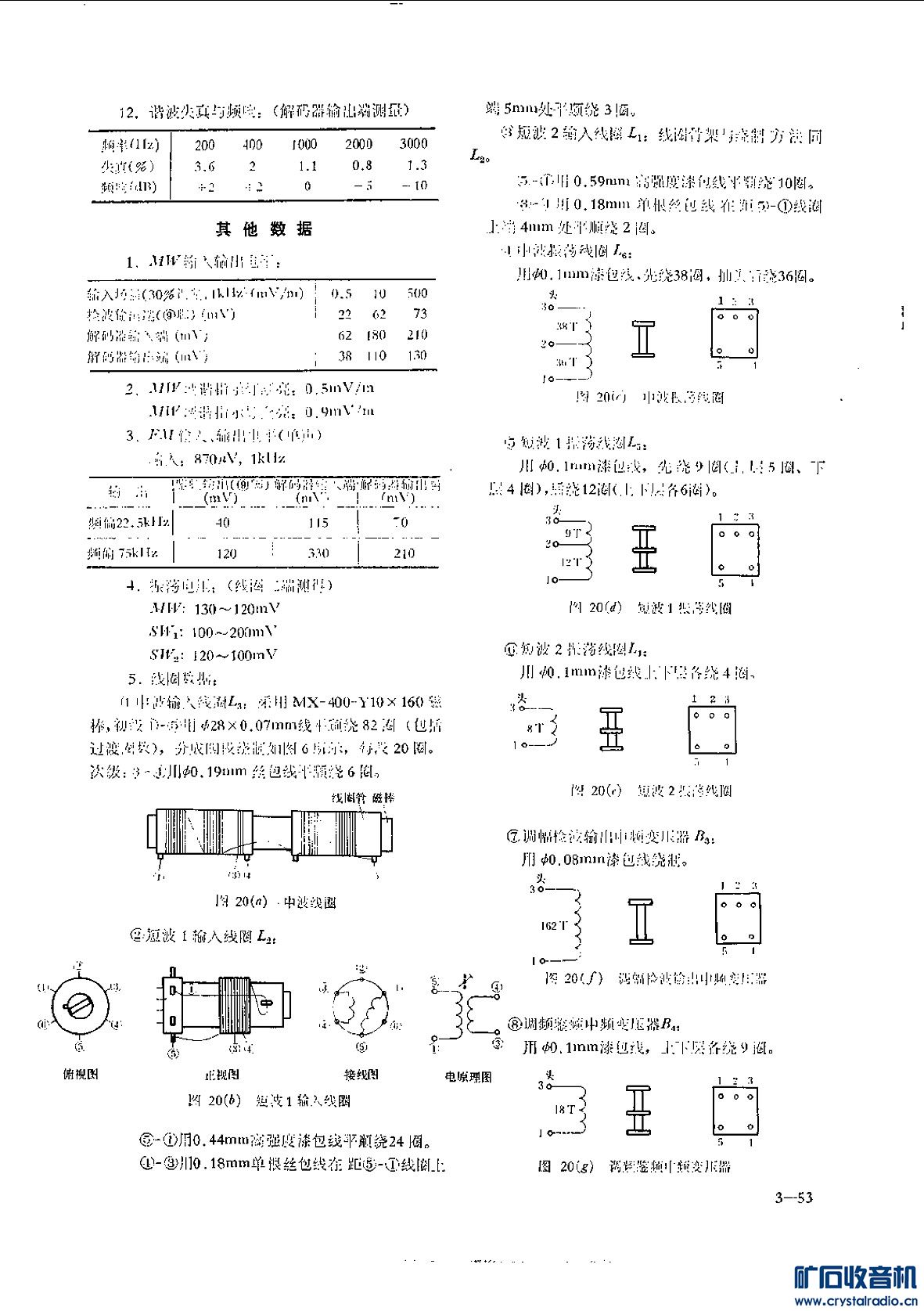

闲暇时翻阅到《无线电与电视》（1984年合订本）中关于TA7640的原始资料，
晒出来以正视听，让其在我们手中发挥余热吧。


听HQP的建议，把图片打个包，不爱整理图片的坛友下载压缩包吧。

TA7640资料.part01.rar (335.94 KB, 下载次数: 2525)

TA7640资料.part02.rar (335.94 KB, 下载次数: 2006)

TA7640资料.part03.rar (335.94 KB, 下载次数: 1893)

TA7640资料.part04.rar (335.94 KB, 下载次数: 1874)

TA7640资料.part05.rar (335.94 KB, 下载次数: 1807)

TA7640资料.part06.rar (335.94 KB, 下载次数: 1897)

TA7640资料.part07.rar (335.94 KB, 下载次数: 2276)

TA7640资料.part08.rar (335.94 KB, 下载次数: 1888)

TA7640资料.part09.rar (243.02 KB, 下载次数: 2325)

HQP · 发表于 2015-3-17 16:19:53

资料楼主辛苦点打个包吧，确实是好资料，赞！

梅干菜 · 发表于 2015-3-17 16:38:48

TA7640.part1.rar (340 KB, 下载次数: 3061)

TA7640.part2.rar (219.94 KB, 下载次数: 1887)
古老的pdf

183421393 · 发表于 2015-3-17 16:41:31

我与全部下载，谢谢！

骑着蚂蚁游qq · 发表于 2015-3-17 19:06:28

谢谢分享。

求知无足 · 发表于 2015-3-17 19:54:20

很好的资料。谢谢楼主分享。

radio_one · 发表于 2015-3-17 20:55:42

UTC是中国的山寨工厂么？

时常在IC上看见UTC的标记，毫无设计感觉，简单打仨字儿了事，很山寨。另一个就是晶峰，标记也很不好看，比ST，SGS、国半等没得比。

这年头一个企业对其形象、标识不重视，或者做不出像样的东西来，实难以相信它在制造产品上有多下本。

leung_zh · 发表于 2015-3-17 23:19:28

请教老师：扁磁棒长45 X宽13 X厚4 可变电容127P或141P时，初次级应绕多少匝？本振匝数可直接参官方的吗？

PS：我看到有很多用扁磁棒机上天线圈跑出磁棒侧边很多，什么原因？移进一些会偏离中频吗？

leung_zh · 发表于 2015-3-17 23:20:49

梅干菜发表于 2015-3-17 16:38
古老的pdf

谢谢原始PDF

AM指示要另加啊？

csw1 · 发表于 2015-3-17 23:45:21

本帖最后由 csw1 于 2015-3-17 23:57 编辑

radio_one 发表于 2015-3-17 20:55
UTC是中国的山寨工厂么？

时常在IC上看见UTC的标记，毫无设计感觉，简单打仨字儿了事，很山寨。另一个就 ...

UTC是指台湾的友顺科技股份有限公司（Unisonic Technologies Company Limited ）。
目前，友顺(UTC)在已在中国大陆设立了4家分公司，2个工厂以及10个办事处。

语音输入 · 发表于 2015-3-18 09:26:48

这个块于质量还可以！当时的收录机好多都用这个块子做收音部份！后来又出现DT7640有的有调频，有的没有调频质量就不大好了!

shiuyipyuen · 发表于 2015-3-18 10:53:38

有些厂的IC离散性大,表现为失真大,FM灵敏度不一致性大,这IC噪音水平优于日本原厂CXA1019,和ULN2204.等

KIA6040本振短波只到12MHZ,其他数值同

绰绰有余 · 发表于 2015-3-18 12:39:44

买机时难道要拆开再买。几十年前的骗子到现存有多少啊。敢标杂牌全新货总比来路不明翻新货好点吧。失真一般人听得出很厉害了。

炫彩 · 发表于 2015-3-18 16:59:24

求知无足发表于 2015-3-17 19:54
很好的资料。谢谢楼主分享。

版主客气了

炫彩 · 发表于 2015-3-18 17:11:22

leung_zh 发表于 2015-3-17 23:19
请教老师：扁磁棒长45 X宽13 X厚4 可变电容127P或141P时，初次级应绕多少匝？本振匝数可直接参官方的吗 ...

给一个估算值吧：
可变电容器使用CBM-223差容双连的话，它的两连容量分别是141p（天线连）和60p（振荡连），并自带两个微调电容器，配合50mm的扁形磁棒，天线线圈可以用直径0.1mm以上的漆包线绕110—114匝。
配合141p可变电容器的天线线圈电感量约为578uH，线圈电感量与线圈匝数的平方成正比，可以根据配合270p可变电容器的天线线圈匝数计算出配合141p可变电容器的天线线圈匝数。
