也谈推挽变压器P-P阻抗与单边阻抗的关系

误入白虎堂

zhke 发表于 2014-12-16 18:25
应该是AB1类的一个周期两个周波的“激磁电流”与B类的一个周期的一个周波的“激磁电流”相等吧。。。 ...

俺只是个菜鸟，这次阻抗讨论如有不按常规出牌的地方还请包涵哈
这个问题也不想再讨论了，那么多的大师也轮不到俺一个菜鸟瞎掰哈
争论结果看62楼计算实例，和俺认为的B类的PP就是单边的4倍一样。

大孔景元

道理已然明了，分清管子等效阻抗和变压器绕组自身阻抗的区别，绕不错变压器烧不坏管子屏极就行了

唐西

zhke 发表于 2014-12-15 11:51
第一~只有带中心抽头的变压器您的算法才能成立。。。

第二~俺是这样理解的见图。。。

就您红色图部分:电压变比没变,阻抗就减半?
就算您把两个相同绕组并联,电压还是123V,次级电压没变的话,阻抗因何而变?

杭州陈玉

老胆LAODAN 发表于 2014-12-16 22:33

一看你就没有实际做过这个推挽电路，你的错误在哪里你知道吗？单管输出电压的峰值，只会小于电源电压，不会高于电源电压，这也是很多高手通常犯的错误，从图中看出你的图的直流工作点是屏极电压400V，屏流40mA，最大的峰值电压在360V左右，而不是你的440V，输出电流峰值在推挽中是可以全部利用的，这样，输出功率就等于360*128/2=23W,P-P阻抗11.25k欧。单边阻抗自然是2800欧。设计的错误，在实际制作中会暴露无遗。

杭州陈玉

输出电压P-P之间的有效值也变了，为509V，电流有效值23W/509=45mA。

大孔景元

[quote]杭州陈玉 发表于 2014-12-17 02:42
一看你就没有实际做过这个推挽电路，你的错误在哪里你知道吗？单管输出电压的峰值，只会小于电源电压， ..

“单管输出电压的峰值，只会小于电源电压， ...”，如果忽略电子管压降等不理想因素，单端输出的峰峰值将是电源电压的2倍，实际电路中虽然远远达不到这种效果，但峰峰值超过电源电压是不需要怀疑的，推挽电路与单端输出屏极峰峰电压是相近的

杭州陈玉

大孔景元 发表于 2014-12-17 03:23
[quote]杭州陈玉 发表于 2014-12-17 02:42
一看你就没有实际做过这个推挽电路，你的错误在哪里你知道吗？ ...

如果你说的是P-P之间的电压是正确的，也就是峰峰值电压，确实大于电源电压但我说的是P-B的电压，就是图中箭头标注的电压。

老胆LAODAN

[quote]杭州陈玉 发表于 2014-12-17 02:42
一看你就没有实际做过这个推挽电路，你的错误在哪里你知道吗？单管输出电压的峰值，只会小于电源电压，不会高于电源电压，这也是很多高手通常犯的错误，从图中看出你的图的直流工作点是屏极电压400V！

刀尖踢踏舞

乱了,乱了, 都不知道大家讨论的初衷是什么了. 严重跑题.

其实讨论这么久, 只有为数不多的几个人说出了自己的立场和结论. 更多的人是没有立场和结论的.

其实以牛的初级信号有效电压, 峰值电压, 峰峰值电压来反推初级的反射阻抗就出来了. 很简单明了的东西.

讨论了这么多, 也是有益处的, 我们并不怕不懂, 也不怕说错话.  就怕不懂装懂, 笑别人不懂.

误入白虎堂

zhke 发表于 2014-12-17 05:25
嘿嘿~

俩菜同侃才过瘾呢。。。

俺是从图中每个周期能够出现的电流波形的总面积间接估算功率的，前提假设Ue大致不变，允许阻抗差异导致Y轴电流不同。然后只看波形结果，懒得考虑内部绕组之间磁通叠加与耦合变化关系了。如此判断很不规范，可否这样俺也不保证正确。但若把整个过程分析一遍，对俺这菜鸟更是亚历山大，怕说着说着把自己也整糊涂了

杭州陈玉

老胆LAODAN 发表于 2014-12-17 06:07
[quote]杭州陈玉 发表于 2014-12-17 02:42
一看你就没有实际做过这个推挽电路，你的错误在哪里你知道吗？ ...

480V屏压，你这负载线怎么不经过工作点啊？难道工作在0电流吗？

杭州陈玉

老胆LAODAN 发表于 2014-12-17 06:07
[quote]杭州陈玉 发表于 2014-12-17 02:42
一看你就没有实际做过这个推挽电路，你的错误在哪里你知道吗？ ...

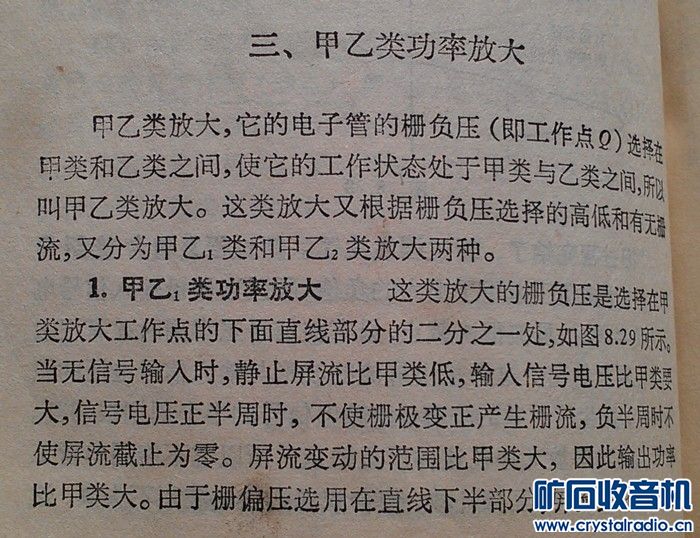

你是老电子专家了，不会不知道什么是甲乙类吧？小学生级别的问题。从图上没有看出你的工作点位置，所以我才说是400V，估算工作点电流40mA，你说屏压480V，找不到相应的工作点，除非落在0轴上，如果是这样，那就不叫甲乙类了，应该是乙类。

老胆LAODAN

杭州陈玉 发表于 2014-12-17 11:20
你是老电子专家了，不会不知道什么是甲乙类吧？小学生级别的问题。从图上没有看出你的工作点位置，所以我 ...

只是顺手举例，并不严谨，见谅！这不是此贴的争论要点！到此！

杭州陈玉

老胆LAODAN 发表于 2014-12-17 11:23
只是顺手举例，并不严谨，见谅！这不是此贴的争论要点！到此！

这涉及阻抗的计算和输出电压的计算，当然和主题有关了。如果按你说的计算就错误了，再说你是老同志了，怎能犯如此低级错误啊，随手拈来，也不会不知道6P3P是束射四极管啊？极容易产生对初学者的误导。

丨老来樂丨

看来得加强基础知识学习！不是发言比較乱！！！
