安捷伦2004年产入门级电源E3610A电路图及实物简单拆解

washu

kailin 发表于 2024-10-4 20:57
...3457A的热电势补偿功能，是每次测试要发指令或按下按键吗？
还是说只要按下按键或发一次指令后，就会每次自动输出热电势补偿后的数据

3457A 在 30/300/3k 欧姆档可按 OFFSET COMP （然后输入 1 回车）打开欧姆补偿，打开后除非切换功能/量程一直有效 但我没试过上位机的情况



btw. 我看到了皮可的 M3500A

kailin

washu 发表于 2024-10-4 21:33
3457A 在 30/300/3k 欧姆档可按 OFFSET COMP （然后输入 1 回车）打开欧姆补偿，打开后除非切换功能/量 ...

谢谢 ，这样看来，估计是可以用DMM PC TOOL采集热电势补偿后的数据
我以前看到您的3457A照片有OFFSET COMP这个按键，但3457A使用说明书确没有提到，比较奇怪

M3500A是我的第一台6位半万用表。这台万用表不错的地方，就是10mA、100mA电流档内部的5Ω采样电阻是用的AE 5ppm金属箔电阻，测试100mA以内的电流比较准确，这点比K2000和34401A好。速度还比较快。
其它地方感觉不如K2000和34401A

后面买了日置3541，有热电势补偿，加上最高到1A电流，测试低阻值电阻很稳定。
一下感觉不带热电势补偿的6位半万用表，如M3500A、K2000和34401A这些不香了。（虽然也可以手动实现热电势补偿，但毕竟不如自动的方便。而且用PC端软件作数据记录的时候，不好作热电势补偿）
这下，又对34410A、3457A之类的带热电势补偿6位半万用表有了想法

丹东鑫喜

串联电感元件，等于将恒压的AC220电源弄成了一个高内阻的AC100V电源。接在此高内阻的AC电源上的稳压电源，一旦接上负荷后，变压器得到的实际电压会降低很多，可能影响稳压器的性能。
建议用自耦降压器为该电源降压，否则你只能假设该电源在一个适当的负载情况下，来设计电感的大小。负载较小的时候，稳压器的输入电压偏高一些；负载较大的时候，稳压器的输入电压偏低一些，保证稳压器能正常工作，不过该电感的体积可能不会比自耦变压器小很多。
感谢老师的精彩讨论，正在自耦变压器临时用着

hamwang9

这个表功率不大，也许可以用可控硅降压，把220降到110

washu

hamwang9 发表于 2024-10-5 11:39
这个表功率不大，也许可以用可控硅降压，把220降到110

抛开楼主买的 100V 电源价格在国内会很便宜不谈，安捷伦（惠普）线性电源价格很高，花大价钱买个安捷伦（惠普）线性电源然后用可控硅调压，那为何不买个便宜的国产电源更省事

washu

kailin 发表于 2024-10-4 22:06
...我以前看到您的3457A照片有OFFSET COMP这个按键，但3457A使用说明书确没有提到，比较奇怪

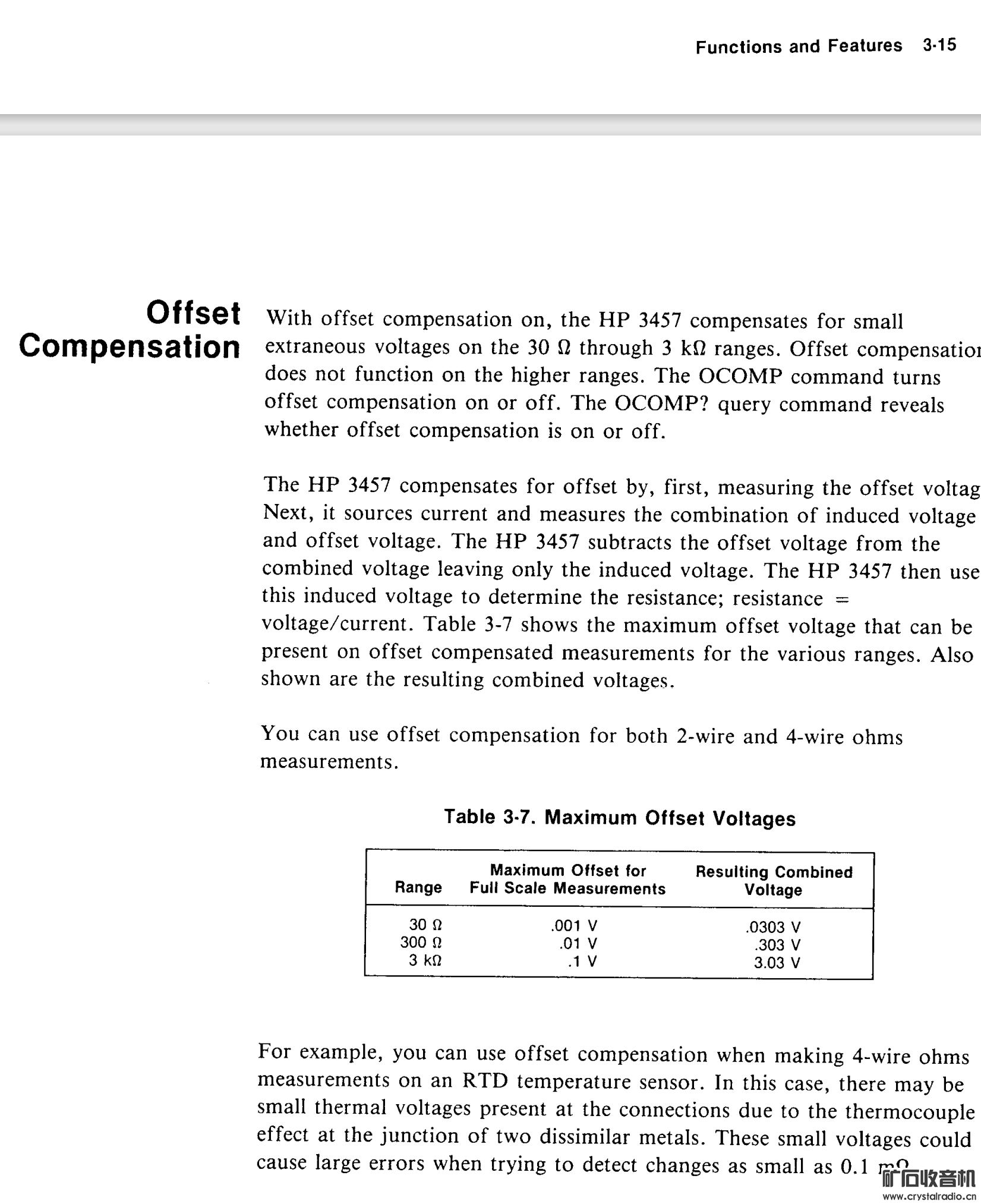

不认真，看操作手册（03457-90003）的 3-16 节

kailin

washu 发表于 2024-10-5 23:36
不认真，看操作手册（03457-90003）的 3-16 节

这段说明，我之前有看到过的。

我是奇怪在3457A用户手册上，通篇未见提到【OFFSET COMP】这个按键，这在国外设备的用户说明上还是第一次遇到。
也许以前就是这样。
上次就遇到3457A规格书严重错误，那也是第一次见到国外设备规格书严重错误。
或者说有更详细的用户手册，但未公布出来。

washu

kailin 发表于 2024-10-5 23:55
这段说明，我之前有看到过的。

我是奇怪在3457A用户手册上，通篇未见提到【OFFSET COMP】这个按键，这 ...

03457-90003 就是所谓的用户手册啊

washu

kailin 发表于 2024-10-4 22:06

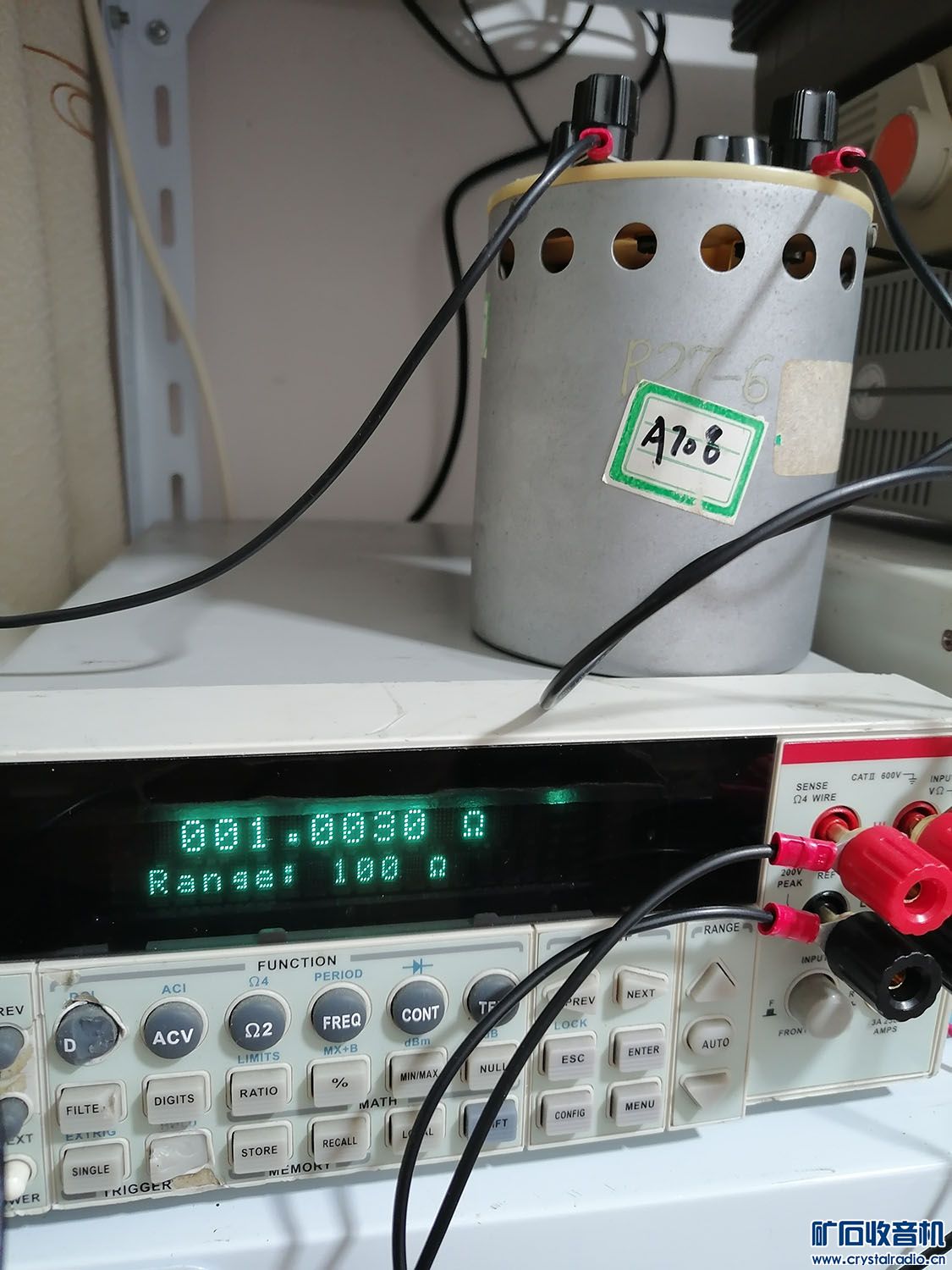

...M3500A是我的第一台6位半万用表。这台万用表不错的地方，就是10mA、100mA电流档内部的5Ω采样电阻是用的AE 5ppm金属箔电阻，测试100mA以内的电流比较准确，这点比K2000和34401A好

这个么

kailin

washu 发表于 2024-10-6 11:07
03457-90003 就是所谓的用户手册啊

没错。
可是，这份文档并未见提到【OFFSET COMP】这个按键，也没有提到如何通过仪器面板实现"OFFSET COMP”功能。
只是说了可以发指令实现"OFFSET COMP”功能。

kailin

washu 发表于 2024-10-6 15:21
这个么

是的

washu

kailin 发表于 2024-10-6 17:56
没错。
可是，这份文档并未见提到【OFFSET COMP】这个按键，也没有提到如何通过仪器面板实现"OFFSET COM ...

今天带娃回老家了，只能等我回桂林再看看了，但怎么用面板实现肯定有解释的，不然我也写不下这个：
https://bbs.38hot.net/forum.php? ... tid=5927&extra=

HP 3457A 初级操作简明手册 里我一开始就写了怎么用面板实现输入一个指令

washu

kailin 发表于 2024-10-6 17:56
是的

看来我这个“山寨”货也一样

Jambalaya

kailin 发表于 2024-10-6 17:56
没错。
可是，这份文档并未见提到【OFFSET COMP】这个按键，也没有提到如何通过仪器面板实现"OFFSET COM ...

那段时间hp仪器里偏向GPIB指令功能的机型，说明书优先按指令编排内容，看起来确实有点折腾。
说明书的4-95的左上角，Front Pannel和Remote俩方框都是实心的，约等于告诉了面板键操作，虽没提press这个实体key。
说明书的2-19的NOTE里提了咋看哪些指令能不能面板实现。来回折腾，不如把按键功能包含内层菜单在面板操作章节里说全了，完了在指令章节再说一遍。

丹东鑫喜

找了一个铁芯，初级还在没有次级，试着绕下居然能用了
