安捷伦2004年产入门级电源E3610A电路图及实物简单拆解

量子隧道

scoopydoo 发表于 2024-10-4 19:44
电子工程师最不缺的就是万用表和电源，但是很多人都收集了一堆万用表和电源，俺手里几十台台式仪表有一 ...

我很多实验制作已经不用电源了。现在我每次画图都是能加USB就加USB，做好了一插USB就工作。

scoopydoo

量子隧道 发表于 2024-10-4 19:46
我很多实验制作已经不用电源了。现在我每次画图都是能加USB就加USB，做好了一插USB就工作。

虽然俺最近做的几块板子也都是 USB 供电，但是心里还是排斥它，USB 是异端、不干净不纯洁！

washu

scoopydoo 发表于 2024-10-4 19:24
...后来又收了一台 3615A，一直专物专用，给俺的 LTZ 常年供电

这真对得起老头子身份 不过，以前听说有人用 Advantest 的源表给风扇供电...是不是大湿你

kailin

量子隧道 发表于 2024-10-4 19:31
我了个去，安捷伦的东西居然这么便宜，海鲜市场里3610A居然一两百。3615A也只有三五百的样子。

很多上了年份的二手台式仪表基本1～2折，我去年开始收，有点收不住手的感觉，单电阻箱就收了6个，ZX21、25a、36、38A/11、54、96A
要收手才行了
HP6632B、HP3457A价格不错，机身比较宽，忍住了没出手

scoopydoo

washu 发表于 2024-10-4 19:13
部电路元件选材严格，少见故障稳定可靠，可惜这台100v供电，正在尝试绕个电感分压直插220使用。
+++++++++ ...

跟着老师混确实涨姿势，要不是因为你这个帖子，可能俺一辈子也不会拆开俺的 3615A，毕竟买它回来就是让它干活的，不是拆开研究、把玩的。

今天拆开才知道俺的 3615A 也有市电选择开关，也有臭名昭著的 RIFA 安规电容！！！

washu

量子隧道 发表于 2024-10-4 19:31
我了个去，安捷伦的东西居然这么便宜，海鲜市场里3610A居然一两百。3615A也只有三五百的样子。

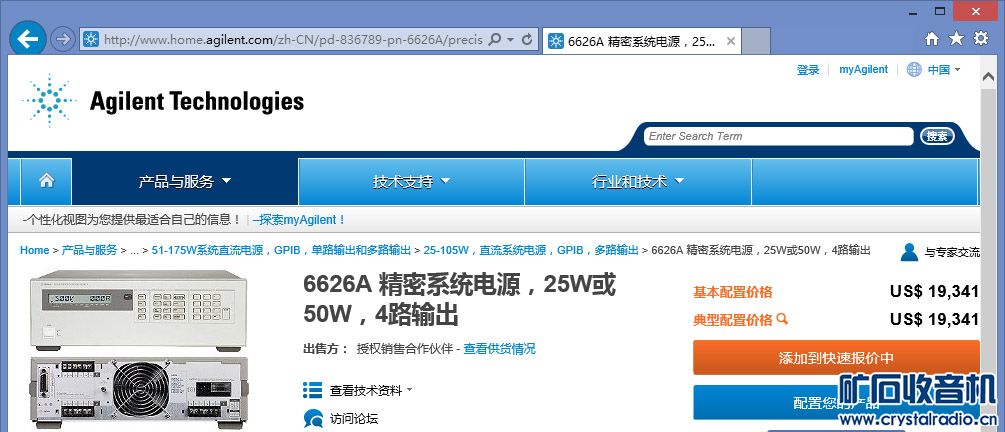

电源这个东西好像二手就好便宜，6626 还在售的时候价格辣个高高在上



二手也就千元出头

scoopydoo

washu 发表于 2024-10-4 20:04
这真对得起老头子身份  不过，以前听说有人用 Advantest 的源表给风扇供电...是不是大湿你

这个真不是俺，俺是用爱德万源表给 DIY 的环形 LED 摄影灯供电的 ......

washu

kailin 发表于 2024-10-4 20:05
...HP6632B、HP3457A价格不错，机身比较宽，忍住了没出手

这两都是我强烈推荐的，6632B 主要是 Source 和 Sink 都可以设置恒流且到 5A，还有串口编程方便 据说还能升级到 66332A 增加动态测试；3457A 我认为它主要是做万用表好用

量子隧道

kailin 发表于 2024-10-4 20:05
很多上了年份的二手台式仪表基本1～2折，我去年开始收，有点收不住手的感觉，单电阻箱就收了6个，ZX21、2 ...

我觉得我最成功的赌博是以零点二折（你没看错，就是零点二折不是二折）左右收了个5GHz示波器，故障机，回来按吧按吧就好了。
不过如果赌输了还是会损失大几千的。

washu

scoopydoo 发表于 2024-10-4 20:06
跟着老师混确实涨姿势，要不是因为你这个帖子，可能俺一辈子也不会拆开俺的 3615A，毕竟买它回来就是让 ...

不是，上次我就贴了我灰飞烟灭开肠破肚的 3630 哇 另 3615 也有电压选择，它电路图上有木有？我的 3630 电路图是有的

scoopydoo

washu 发表于 2024-10-4 20:12
这两都是我强烈推荐的，6632B 主要是 Source 和 Sink 都可以设置恒流且到 5A，还有串口编程方便   ...

挖老湿人呢？有一事不明还请指教，既然看到机器里的 RIFA 安规电容了，那肯定是要把它换掉的。

但是俺搜了一大圈，都没找到 RIFA 品牌之外的引脚间距 20mm 的 X2 安规电容，请问老湿你是咋解决的，换的啥型号？

scoopydoo

washu 发表于 2024-10-4 20:43
不是，上次我就贴了我灰飞烟灭开肠破肚的 3630 哇  另 3615 也有电压选择，它电路图上有木有？我的 363 ...

有的呀，只是俺从来没看过 ......

但是 3610A/11A/12A 的图上是没有电压选择的。

washu

scoopydoo 发表于 2024-10-4 20:43
挖老湿人呢？有一事不明还请指教，既然看到机器里的 RIFA 安规电容了，那肯定是要把它换掉的。

但是俺 ...

刚刚娃不知咋回事又不告诉大人就把粑粑偷偷（光明正大）拉裤子上了，才修理娃完

3630 那个，我在我那个灰飞烟灭帖子里貌似提到（刚看了貌似没），这电容我就当作没这回事啦

6626 还是好好的换了的，用的是假货宝上黄色的那种便宜安规电容

kailin

washu 发表于 2024-10-4 20:12
这两都是我强烈推荐的，6632B 主要是 Source 和 Sink 都可以设置恒流且到 5A，还有串口编程方便   ...

我常用的仪器只能放电脑桌上，都是叠在一起，玩叠叠乐，所以常用的仪器都只能买相同宽度的半宽机身。
不过最近又买了一些，叠不下了，要清掉一些才行。



对了，请教一下，3457A的热电势补偿功能，是每次测试要发指令或按下按键吗？
还是说只要按下按键或发一次指令后，就会每次自动输出热电势补偿后的数据。这样可以用DMM PC-TOOL，自动记录热电势补偿后的数据

kailin

量子隧道 发表于 2024-10-4 20:25
我觉得我最成功的赌博是以零点二折（你没看错，就是零点二折不是二折）左右收了个5GHz示波器，故障机，回 ...

现在高频率的设备都白菜价了，十多年前买一台二手好点的1GHz示波器都要好几万，所以就直接十多万买新的
现在高频率的二手示波器、网络分析仪之类都比以前便宜多了，只有以前的二手几分之一价格
