DIY低成本线性直流电源

washu · 发表于 2024-7-13 21:35:02

bg1trk 发表于 2024-7-12 08:52
也可能是我那手持示波器太垃圾测不准，换为正经示波器后也没再去测测。

因为大家赞誉的 HP(AK) 电源这个糟糕表现，所以我对 DIY 电源指标很有兴趣

washu · 发表于 2024-7-13 21:38:47

黄老崇发表于 2024-7-12 21:48
是的，响应比较慢，为了让坛友们自己制作的成功率高一点，牺牲这部分性能也可接受的。以前在前东家做的线 ...

看上楼，很多业余爱好者对 HP(AK) 电源赞誉有加，但我实测...

所以我好奇爱好者们能做到什么样子

washu · 发表于 2024-7-13 21:41:08

黄老崇发表于 2024-7-12 22:17
...做数控的话，成本就很难再低了，DAC这一块价格比较贵

DAC 可以很不贵，比如单片机很多就带 DAC 或者带 PWM，据我所知假货宝上有俩商品数控电源，一个叫 HSPY 的用的是 STM32 的 PWM；另一个我没关注（没买）的用的是一个 CD4094 + ；廉价贴片 R2R 电阻手搓的 DAC

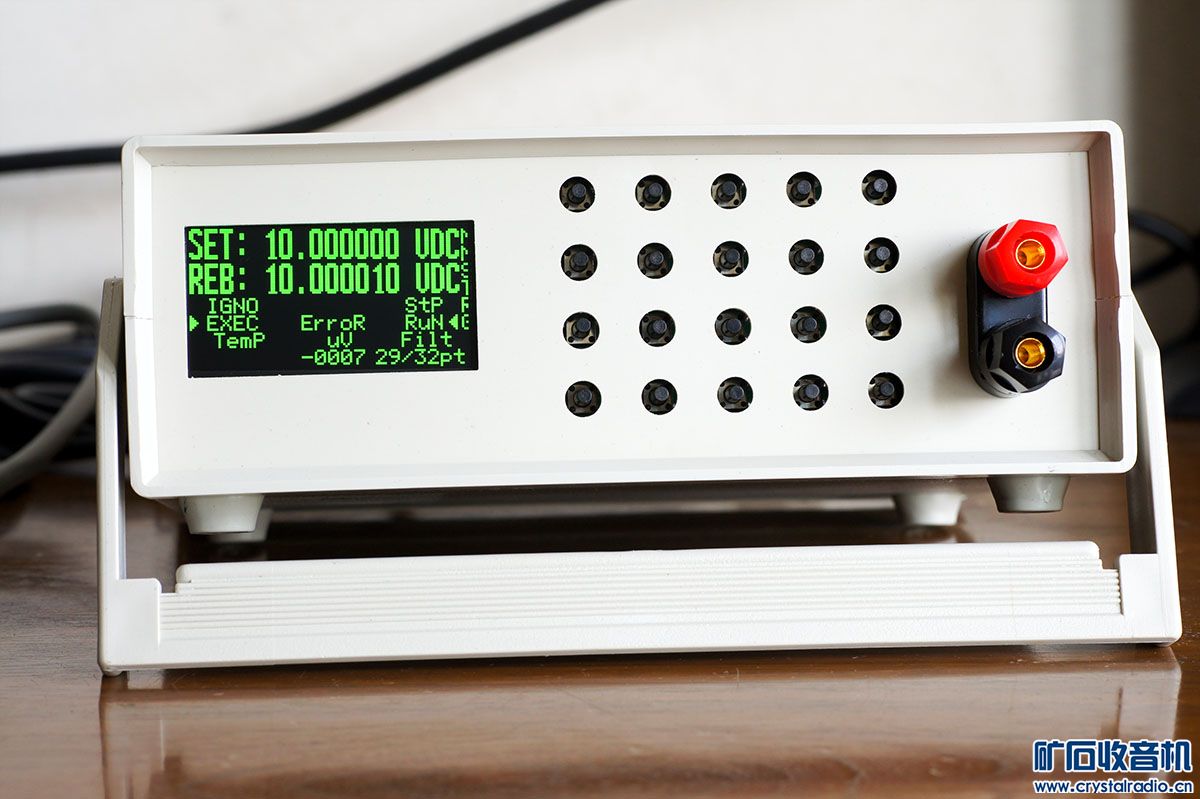

btw. 针对矿坛坛友，芯片也可以不是新的，我以前发行我的 Voltgen，

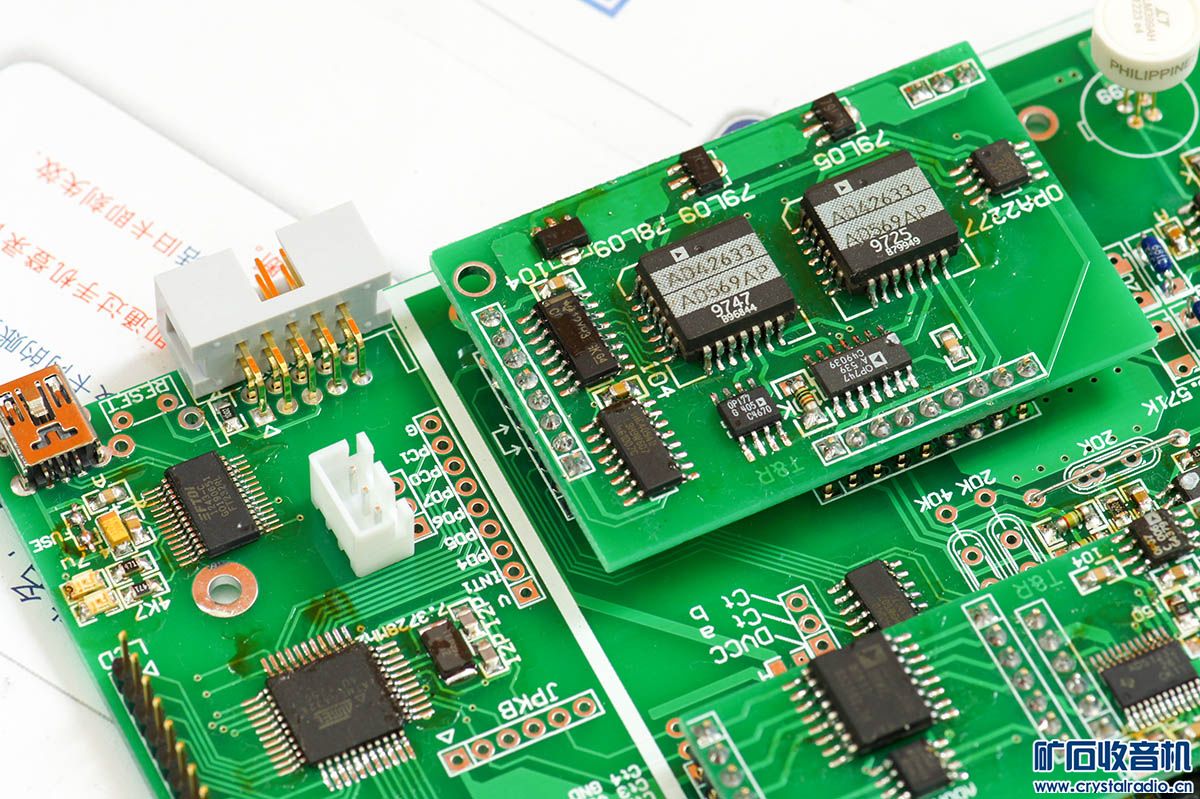

DAC 就考虑到坛友的经济问题选择了两三块钱的菜鸡货

chhds · 发表于 2024-7-13 22:40:30

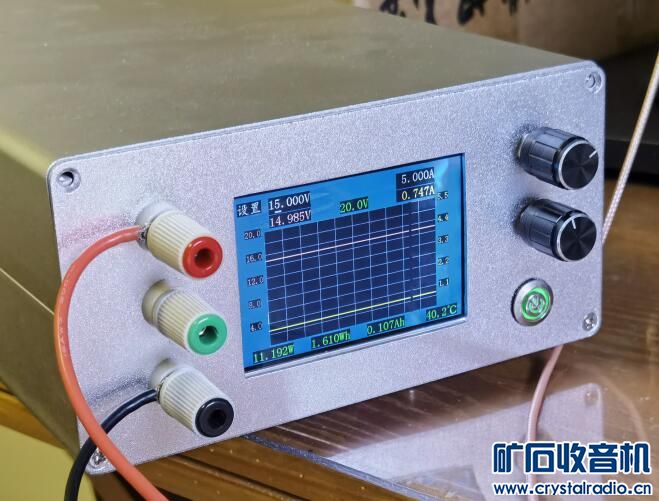

这是我自己diy的数控电源

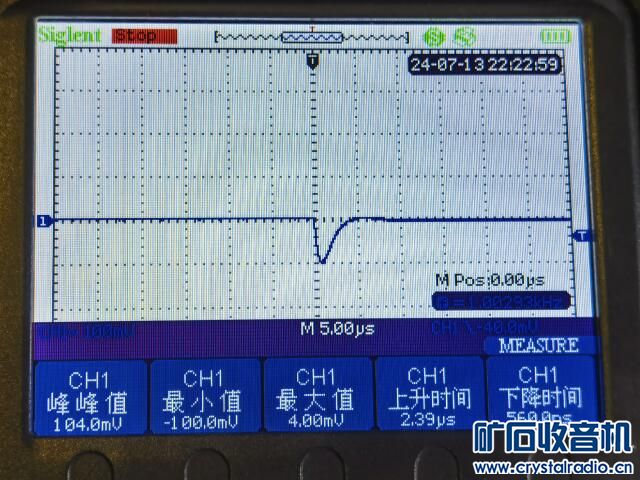

0.75A本底电流，3A ，1kHz方波，50%占空比的跃变电流


下掉电压放大

这个比前天那个固定电压的要差。

chhds · 发表于 2024-7-13 22:42:09

这电源除开变压器的元件大都是二手拆机的。

黄老崇 · 发表于 2024-7-14 09:17:42

washu 发表于 2024-7-13 21:41
DAC 可以很不贵，比如单片机很多就带 DAC 或者带 PWM，据我所知假货宝上有俩商品数控电源，一个叫 HSPY ...

我的仪器主要是做射频类的居多，电源实验条件没有您的这么好，倒是手里有不少高性能的DAC、放大器之类的。而大部分坛友可能手里的仪器仅限于有一个三位半的手持表、一个低端示波器而已，所以还是条件有限。当年连一个三极管的获取都能难倒我，器件的匮乏，仪器之简陋，太理解部分坛友的条件了。

黄老崇 · 发表于 2024-7-14 09:19:39

chhds 发表于 2024-7-13 22:40
这是我自己diy的数控电源

你这个不错的，可以考虑换一个大一点的壳子，在嘉立创上打一个更好的外壳，让接线端子处于面板右下侧更合理。

黄老崇 · 发表于 2024-7-14 09:23:30

washu 发表于 2024-7-13 21:41
DAC 可以很不贵，比如单片机很多就带 DAC 或者带 PWM，据我所知假货宝上有俩商品数控电源，一个叫 HSPY ...

如果用电阻手搓R2R型DAC，那这老哥是真够折腾了，而且成本一点都不低，性能也没有保证。还不如用PWM模拟输出电压。

chhds · 发表于 2024-7-14 12:07:43

黄老崇发表于 2024-7-14 09:19
你这个不错的，可以考虑换一个大一点的壳子，在嘉立创上打一个更好的外壳，让接线端子处于面板右下侧更合 ...

我这电源几年前发过贴的
http://www.crystalradio.cn/forum ... p;extra=&page=1

插座做在旁边是想做两个叠在一起用的。不过后来发生一些变故没有空了，近来又想优化再做一个。

chhds · 发表于 2024-7-14 12:19:14

我是业余玩玩，手上算是商品测量仪器也就是数字万用表，60M数字示波器，加上自制的辅助工具，diy电源足够玩了。

黄老崇 · 发表于 2024-7-14 12:44:27

chhds 发表于 2024-7-14 12:19
我是业余玩玩，手上算是商品测量仪器也就是数字万用表，60M数字示波器，加上自制的辅助工具，diy电源足够玩 ...

我以前是做非标自动化测量行业的，前东家的仪器很齐全，现在的东家是做工业自动化的，条件就差很多了，要啥没啥。我自己的仪器也是不多，只有信号发生器、100MHz示波器、频率计和频谱分析仪，比较适合玩收音机

李斵冰 · 发表于 2024-7-15 07:41:29

黄老崇发表于 2024-7-14 09:23
如果用电阻手搓R2R型DAC，那这老哥是真够折腾了，而且成本一点都不低，性能也没有保证。还不如用PWM模拟 ...

拆过QJ3005P电源，里边就有一个74595+一堆电阻搓的R2R DAC
估计其他很多电源也是类似的方案

量子隧道 · 发表于 2024-7-16 11:57:42

李斵冰发表于 2024-7-15 07:41
拆过QJ3005P电源，里边就有一个74595+一堆电阻搓的R2R DAC
估计其他很多电源也是类似的方案

在电路板上做R-2R DAC真是少见，以前只在音响发烧友那里见过，以为是智商税，现在看来还不是，因为真有产品还在这么搞。

MT4S301 · 发表于 2024-7-16 15:13:31

量子隧道发表于 2024-7-16 11:57
在电路板上做R-2R DAC真是少见，以前只在音响发烧友那里见过，以为是智商税，现在看来还不是，因为真有产 ...

我也见过手搓R2R DAC国产播放器，而且声称他的东西比Δ-Σ DAC好，，，

MT4S301 · 发表于 2024-7-16 15:19:00

washu 发表于 2024-7-10 15:05
我买的菜鸡大功率（TO247）摸死就是当初 DIY 电子负载的后来有了 6060，手搓的就拿不上台面了 ...

力创上卖的管子有假货？？我所有功率管都在那里买的
