来改一台三和大表头电表 N-501D 让输出电压有 3 伏特

analyzer

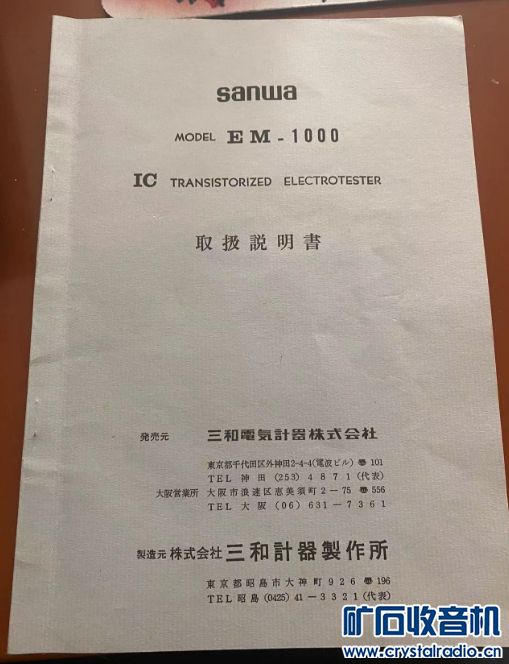

sanwa em-1000的说明书，也是这种情况

duke83

analyzer 发表于 2024-3-18 13:45
sanwa em-1000的说明书，也是这种情况

哇！你有这么多台，才真是大富翁！EM-1000 我也很想要。
为何说明书里没有线路图，是因为这是日本版的，还是原厂为了保密故意不放？
我的 N-501D 明书里为何又有线路图？真搞不懂日本人。

analyzer

duke83 发表于 2024-3-18 14:02
哇！你有这么多台，才真是大富翁！EM-1000 我也很想要。
为何说明书里没有线路图，是因为这是日本版的， ...

应该是设置技术障碍，让使用者无法自行维修吧！

analyzer

但sanwa n-201的电路图，就很详细。

chihaxinh

analyzer 发表于 2024-3-18 15:49
应该是设置技术障碍，让使用者无法自行维修吧！

Hello Brother ! Do you remember me ?

analyzer

chihaxinh 发表于 2024-3-18 16:58
Hello Brother ! Do you remember me ?

国际友人

duke83

analyzer 发表于 2024-3-18 15:49
应该是设置技术障碍，让使用者无法自行维修吧！

都忘了把 N-501D 的線路貼上來。

xuzhao

楼上更清晰，我的删除了

老郑小烧

analyzer 发表于 2024-3-18 17:52
国际友人

呵呵，对上号儿了 。
我是国际友人的翻译 。

chen131578

sandan 发表于 2024-3-17 18:50
谢谢分享
楼主这二都是好表
要我打死不会改它

是的，原配才能保值。

15979399122

老郑小烧 发表于 2024-3-18 19:25
呵呵，对上号儿了 。
我是国际友人的翻译 。

老郑师傅，楼主有源表改3V，那mf63是不是也可以改？

老郑小烧

15979399122 发表于 2024-3-23 15:47
老郑师傅，楼主有源表改3V，那mf63是不是也可以改？

也可以的，把有源表头等效成一个普通表头就行。具体等效成什么参数我没研究过。

chihaxinh

Yes , MF63 can change to 3V . But My MF63 modify using dual range 1,5V and 3V (CR2477)  by dual switch 6 pin. When measurement resistors in board i use 1,5v and when need measurement componants ( diode, bjt takeout from pcb ) i switch to 3V

chihaxinh

Cutting out hole in right side of meter, plugs dual switch and add resistor in gain loop . In resistor Mode , gain not change , but in 3v mode gain = 1/2 orginal

老郑小烧

chihaxinh让我帮他说下，按我的理解翻译一下：
’------------------------------------------------------------------------------
是的，MF63的欧姆表可改成3V。
我的MF63改成了由双刀6脚开关切换的1.5V和3V(CR2477)。
当测量电阻时，我使用1.5V；当需要测量二极管、BJT（从PCB上拆除再测量）时，我切换到3V。

在仪表右侧开孔、安装开关，并在增益回路中加入电阻。
在电阻模式下，增益不变，但在3v模式下，增益=1/2。
‘------------------------------------------------------------------------------
简单说他的方法是：使用3V时，通过手动切换开关，将表头增益减半。
