小小超人胆 发表于 2023-12-19 07:20
几十欧大功率电阻。4，8，16，欧姆阻值用抱箍自己调节，整机调试负载电阻不能少。特别是大功率的胆机特 ...

这个电阻有可能不是无感电阻啊！

我有几个长得几乎一样的，扫频测频响时，曲线在高频段上翘；后来才测得这种环绕导体的大功率电阻的电感量在10KHz以上已经不可忽略了。现在已经忘记具体电感测值，只是放在一边不用了。我另买了无感的电阻来做负载。

茹祥臣

小小超人胆 发表于 2023-12-27 05:04
这种电阻在10K频率时的电感量大到不可忽略是多少mH，多少uH，就形成高频波形上翘，高频是多少k开始上翘 ...

没你想象的那么大，我测试的是4寸4欧的小喇叭，大喇叭的电感量只会比这个更大，相对于这种波纹电阻来说，不算大。当然，影响肯定会有，即便是导线与金属膜电阻，也会有电感量。对于分析波形，影响很小。更何况实际工作状态是电感量更大的喇叭。

茹祥臣

erain 发表于 2023-12-26 20:45
这个电阻有可能不是无感电阻啊！

我有几个长得几乎一样的，扫频测频响时，曲线在高频段上翘；后来才测 ...

本来想回复你的，引用错了。看上面测试的喇叭电感吧，这是4寸4欧喇叭，电感量50多微亨。如果是全频喇叭，电感量应该比这个值大，如果是2分频或3分频，基本上就是高音喇叭了。

从超人兄测试的波纹电阻电感量来看，大约10分之一的电感量。老师教的电感与电阻并联都还给老师了，肯定会有影响，个人觉得不会影响波形分析。

erain

小小超人胆 发表于 2023-12-27 05:04
这种电阻在10K频率时的电感量大到不可忽略是多少mH，多少uH，就形成高频波形上翘，高频是多少k开始上翘 ...

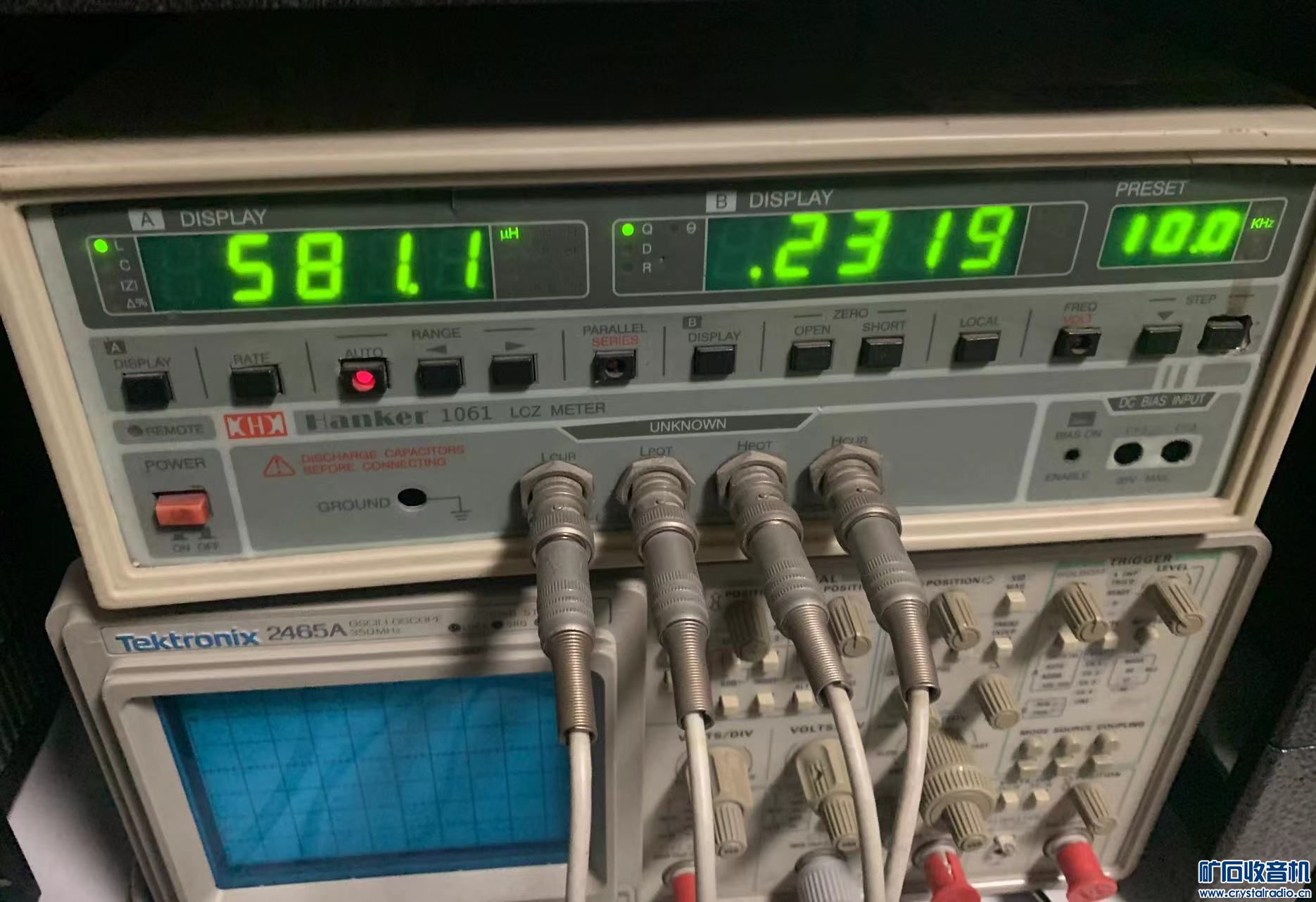

感谢您的用心印证！我也把电阻翻出来实测一下，居然有581uH@10KHz之巨！





您的运气好！拿到的电阻电感量小，我这个真的不行

另外，我这个磁性明显，用磁铁能紧紧吸住。

Frank660405

学习，，，，，

火星计划2009

高频靠线圈低频才靠铁芯

茹祥臣

erain 发表于 2023-12-27 20:32
感谢您的用心印证！我也把电阻翻出来实测一下，居然有581uH@10KHz之巨！

你也不用纠结，主要还是看功率和阻值，功率大阻值大，电感量肯定大。

茹祥臣

小小超人胆 发表于 2023-12-28 09:02
你这个表与我的一样，做输出变压器用来测试还可以吧？
就是9V电池要常换，现在用他配的电源变压器多。 ...

手持电桥，同惠是出了名的，连续生产十几年，仍有市场，并且没有改款，足以说明生命力强大。
