长空66-9A型古董收音机

lisenboy

估计忙于设计，忘记设计个型号什么的？就弄了个长空LOGO

lisenboy

电路图电池为6V四节干电池，估计还少个电池盒子什么的？现在勉强放下三个串联电池，只有4.5V也能收听广播。

sgeli_sh

lisenboy 发表于 2023-7-22 17:03
电路图电池为6V四节干电池，估计还少个电池盒子什么的？现在勉强放下三个串联电池，只有4.5V也能收听广播。

这机子用的是4节4号电池，就用一个塑料卷装电池、卡两头，4号电池现在买不到了！

lisenboy

sgeli_sh 发表于 2023-7-22 20:50
这机子用的是4节4号电池，就用一个塑料卷装电池、卡两头，4号电池现在买不到了！

难怪电池不好装，5号装三只都困难，非标准电池买不到！7号四只又太短了点！

sgeli_sh

lisenboy 发表于 2023-7-22 21:05
难怪电池不好装，5号装三只都困难，非标准电池买不到！7号四只又太短了点！

试试用二节14500的磷酸铁锂，用个2节5号电池的架子。

天蓝蓝海蓝蓝

这个机子里的东西老的可爱。

liuxuejun

时代特点鲜明的机器。

老呆

lisenboy 发表于 2023-7-22 16:59
估计忙于设计，忘记设计个型号什么的？就弄了个长空LOGO

长沙有个空军部队的家属工厂生产的机子也叫长空，说不定也与类似这个的搭界。

机械开盘

值得收藏

海洋DZ

C9、C13为2.5p的中和电容，拉线方式的呗；
机器保存的真不错！

lisenboy

海洋DZ 发表于 2023-7-23 16:58
C9、C13为2.5p的中和电容，拉线方式的呗；
机器保存的真不错！

请教为什么叫中和电容？应该叫补偿电容吧，后期的机子直接上小电容，没有的话会怎么样的呢？

海洋DZ

lisenboy 发表于 2023-7-23 18:12
请教为什么叫中和电容？应该叫补偿电容吧，后期的机子直接上小电容，没有的话会怎么样的呢？

解释在这：
中和电容电路

============================================================
粘来：
在收音机里，如没有中和电容它会造成寄生震荡 ，主要是影响中频频放大稳定的工作。为了消除寄生震荡，利用人为的外部反馈电流和晶体管内极间电容造成的反馈电流大小相等，相位相反，互相抵消的办法，来克服极间电容造成的影响。

============================================================
中和电容。用它来消除中频放大电路的寄生振荡。有的收音机电路中不接中和电容。当出现寄生振荡时，可将1—3pF电容接在中放管基檄和中周一次绕组下端来消除寄生振荡。如手头无1～3pF电容，可用两段绝缘细导线拧好代替电容。

============================================================
硅管收音机用的少见了，但是也有：

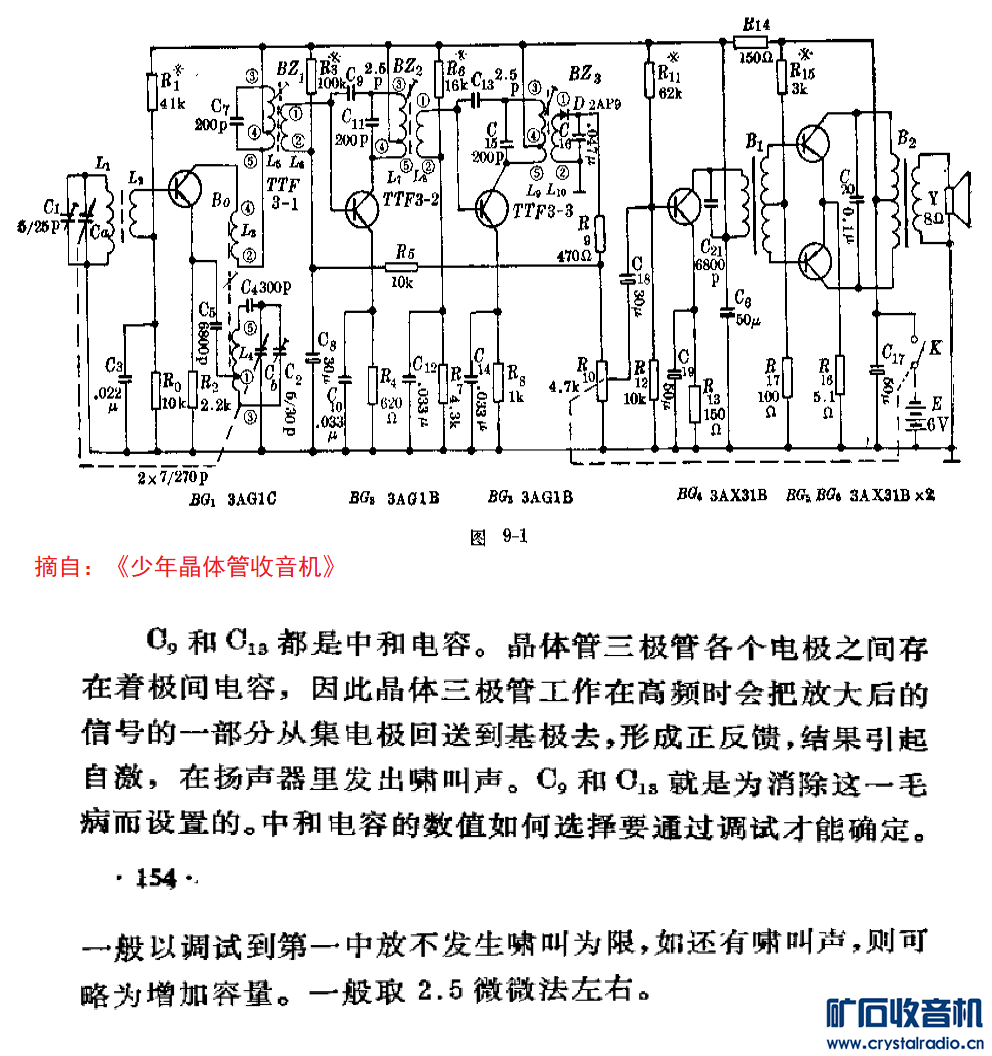

找到了一个硅管收音机使用中和电容的电路图

圣者

机子好，照片拍得更好！

ywmxyz

海洋DZ 发表于 2023-7-23 18:22
解释在这：
中和电容电路

硅管收音机中和电容比较小1pF左右， 在制作线路版时利用了分布电容代替了中和电容， 仔佃查看有特殊奇怪的形状的线路版形成分布电容

海洋DZ

lisenboy 发表于 2023-7-23 18:12
请教为什么叫中和电容？应该叫补偿电容吧，后期的机子直接上小电容，没有的话会怎么样的呢？
