一个高级高频头，谁来抄下板

李友明

金太阳购物商城 发表于 2023-6-4 20:08
交作业。仅有两张照片参考，半猜半抄，难免误差，请楼主校正。还有好多无法猜测的，打了问号。请楼主填写数 ...

高手啊，可以用坛里那个软件抄板，我怎么也学不会

金太阳购物商城

李友明 发表于 2023-6-5 19:47
高手啊，可以用坛里那个软件抄板，我怎么也学不会

您是谦虚了，看您抄的板子很漂亮的。

李友明

金太阳购物商城 发表于 2023-6-5 21:40
您是谦虚了，看您抄的板子很漂亮的。

楼主，能不能拍一下你抄板的录像发给我看一下，真的

昨夜雨疏风骤

拍好图片，上PS

lichadu88

金太阳购物商城 发表于 2023-6-4 20:08
交作业。仅有两张照片参考，半猜半抄，难免误差，请楼主校正。还有好多无法猜测的，打了问号。请楼主填写数 ...

这个图怎么转成gerber文件

lichadu88

starxi 发表于 2023-5-26 18:21
线圈改一下即可做到国频

改电容容易些

金太阳购物商城

lichadu88 发表于 2023-7-18 17:45
这个图怎么转成gerber文件

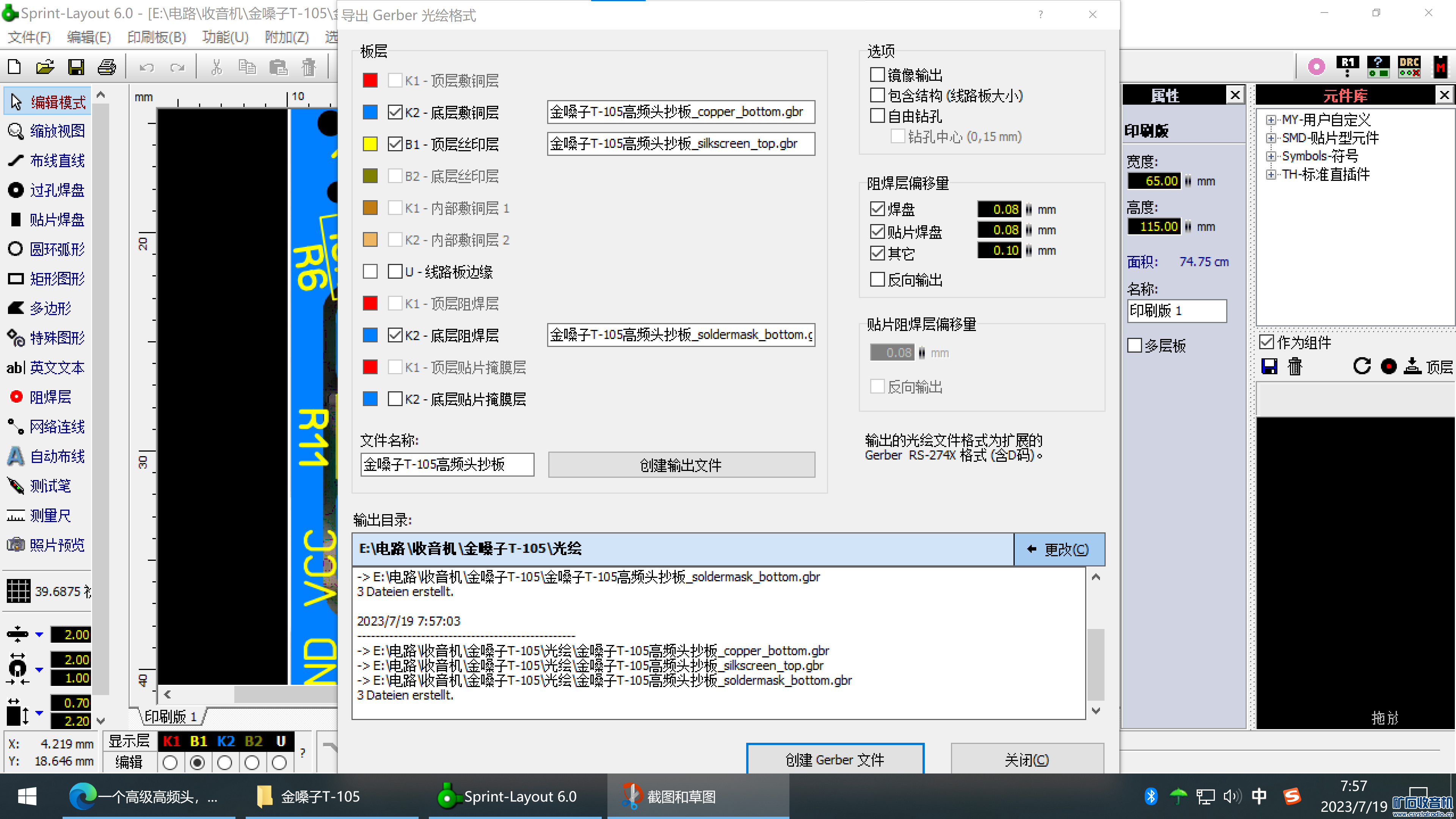

文件——>导出——>光绘格式gerber
但目前这个图不全，等待楼主测绘发布中。

lichadu88

金太阳购物商城 发表于 2023-7-18 22:55
文件——>导出——>光绘格式gerber
但目前这个图不全，等待楼主测绘发布中。

我导过文件不行

金太阳购物商城

lichadu88 发表于 2023-7-19 05:57
我导过文件不行

刚刚试了一下，没问题。是不是您的软件有问题，或者版本不一样？

bd3ur

坛内高手云集，热心的朋友很多。

lichadu88

金太阳购物商城 发表于 2023-7-19 08:03
刚刚试了一下，没问题。是不是您的软件有问题，或者版本不一样？

我导出来用cam350看到的图是这样的图1，但是用DXP看到的图是这样图2

lichadu88

lichadu88 发表于 2023-7-20 13:11
我导出来用cam350看到的图是这样的图1，但是用DXP看到的图是这样图2

我导出三个图看到的是这样。会不会这CAM 350版本不对

朽木粪土

都是高手！一直想学习，无奈精力有限，凡事緾身，也静不下心来学

lichadu88

朽木粪土 发表于 2023-7-20 13:49
都是高手！一直想学习，无奈精力有限，凡事緾身，也静不下心来学

老朽好，你的高频头参数有空整理一下，发上来看看，这个板子看来是没问题可以做出来，没具体参数没法配元件以及调试。这个电路电位提供调谐电压是没问题的，大家期待你的参数，谢谢。

lichadu88

ztzp 发表于 2023-5-29 12:06
又学到了一招，PCB面水平镜像抄板，这样比较直观，抄完后再来一次水平镜像就与原来一样了。

在protel99里面，画板一般我们都是顶层看下去画的，如果我们抄板的话看到底层铜箔，那就使用键盘ESA（全部选中）——-EMI就可以倒到另一面。会用很方便的。
