一个高级高频头，谁来抄下板

朽木粪土 · 发表于 2023-6-1 17:29:04

名机欣赏

李友明 · 发表于 2023-6-1 17:35:48

朽木粪土发表于 2023-5-26 16:57
还有一张

你把元件拆了，标记好，我帮你抄，保证一模一样

李友明 · 发表于 2023-6-1 17:39:15

朽木粪土发表于 2023-6-1 17:29
名机欣赏

你看这个安桥的控制板，CUP铜线大部分都断了，我直接整块板抄


朽木粪土 · 发表于 2023-6-1 18:51:02

李友明发表于 2023-6-1 17:39
你看这个安桥的控制板，CUP铜线大部分都断了，我直接整块板抄

牛哦，哈

白彦花 · 发表于 2023-6-2 09:06:31

这个支持一下，等后续资料，咱也弄一个玩玩。

pangzi0801 · 发表于 2023-6-2 09:21:50

看抖音上直播的有一款抄板软件。把拍照的照片打开就在上面对着抄！！！

金太阳购物商城 · 发表于 2023-6-3 16:11:59

这几天家中有事，才得空。抄了底层，还没抄元件。

底层

abbey_tom · 发表于 2023-6-3 16:51:56

pangzi0801 发表于 2023-6-2 09:21
看抖音上直播的有一款抄板软件。把拍照的照片打开就在上面对着抄！！！

基本上EDA软件都有这个功能，
包括矿坛推广过的SprintLayout

lizhitao · 发表于 2023-6-3 16:57:28

金太阳购物商城发表于 2023-6-3 16:11
这几天家中有事，才得空。抄了底层，还没抄元件。

实干家，加分鼓励

越玩越菜 · 发表于 2023-6-3 17:19:50

金太阳购物商城发表于 2023-6-3 16:11
这几天家中有事，才得空。抄了底层，还没抄元件。

慢慢来，不着急。

金太阳购物商城 · 发表于 2023-6-4 20:08:38

交作业。仅有两张照片参考，半猜半抄，难免误差，请楼主校正。还有好多无法猜测的，打了问号。请楼主填写数据。

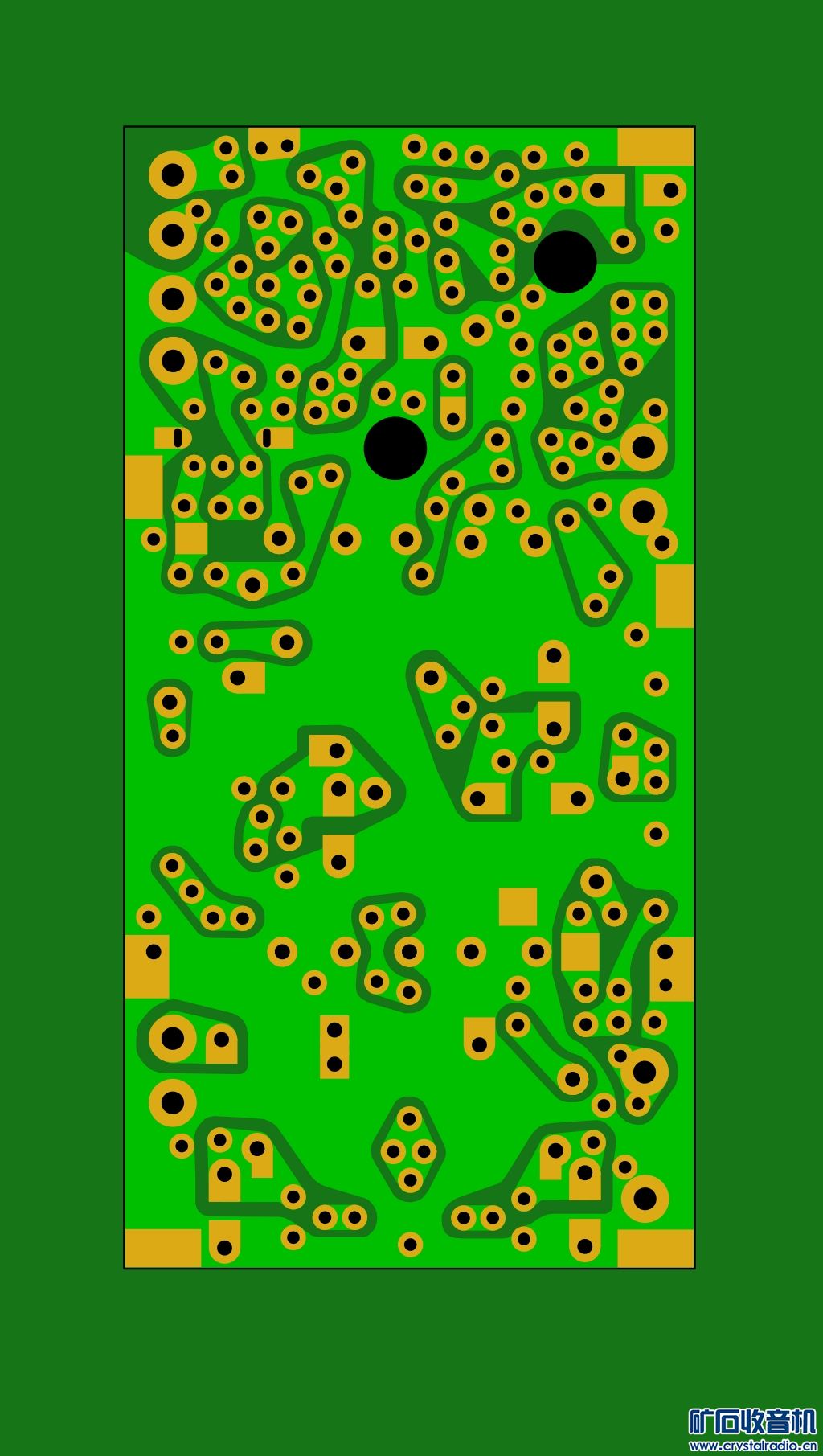

顶层透视

金嗓子T-105高频头抄板.rar (55.06 KB, 下载次数: 179)

朽木粪土 · 发表于 2023-6-5 00:22:14

金太阳购物商城发表于 2023-6-4 20:08
交作业。仅有两张照片参考，半猜半抄，难免误差，请楼主校正。还有好多无法猜测的，打了问号。请楼主填写数 ...

好的。过几天我会把数据补充好

朽木粪土 · 发表于 2023-6-5 01:24:47

朽木粪土 · 发表于 2023-6-5 01:25:22

就是上图中的高频头

朽木粪土 · 发表于 2023-6-5 01:36:38

方框图
