给LCR-TC1/T7找了一个小兄弟

JHXC · 发表于 2023-4-12 11:11:42

本帖最后由 JHXC 于 2023-4-12 11:13 编辑

SPKBL 发表于 2023-4-12 09:33
没有IC，就是个变压器反馈的三极管自激振荡升压，和电蚊拍里的电路一样

这个升压电路可能比电蚊拍要复杂一点，电路上的几个主要器件我仔细辨认了一下，几个芯片的具体型号如下图。

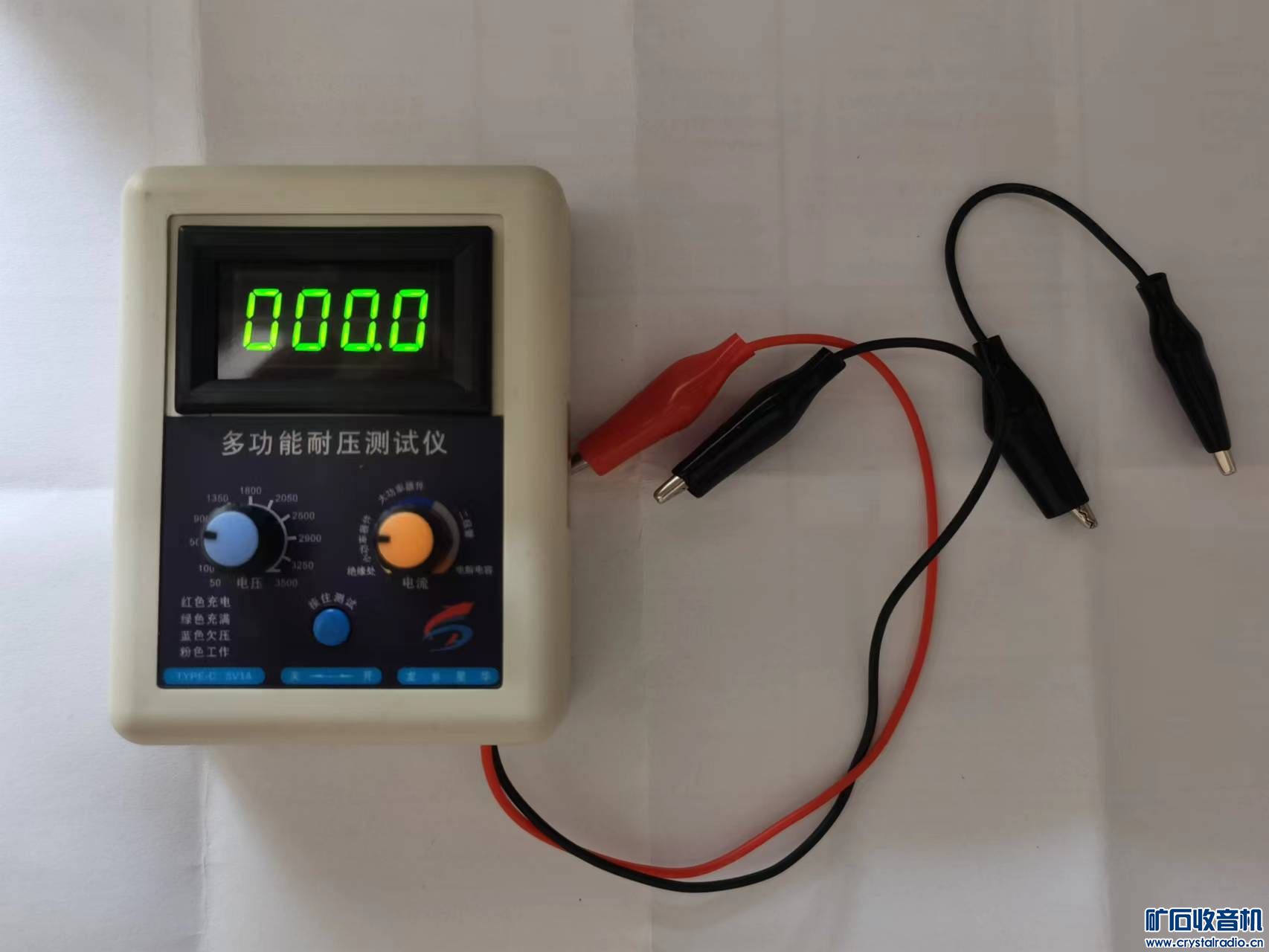

好像有一块叫324的，是不是运放？这个测试仪测试电压可调，从50伏到3500伏，电流也是可调的，这个324的芯片是不是参与了调整？

淘宝上也有采用电蚊拍电路板的耐压测试仪。

zheng39680 · 发表于 2023-4-12 22:12:45

本帖最后由 zheng39680 于 2023-4-12 22:17 编辑

明显有个集成电路啊，调压调流总的有个集成电路吧？这种激光焊接的外壳你是怎么拆开的？拆得这么好

ljf121256 · 发表于 2023-4-13 16:31:45

不错，不错，小工具照压镜，可以显示测试电流吗？

ljf121256 · 发表于 2023-4-13 16:45:32

mwml 发表于 2023-4-11 10:00
我也买了一个和楼主一样的耐压仪，50元包邮，还是内置锂电池。接线柱应该是后来改的，原来不是这样。

还有这个价？方便给个链接吗？

dirtyacc · 发表于 2023-4-13 17:11:22

本帖最后由 dirtyacc 于 2023-4-13 17:22 编辑

zheng39680 发表于 2023-4-12 22:12
明显有个集成电路啊，调压调流总的有个集成电路吧？这种激光焊接的外壳你是怎么拆开的？拆得这么好

这种没有的，就是螺丝拧紧的。使用电位器的仪器也有被拆开更换的自觉吧。

SPKBL · 发表于 2023-4-13 19:35:21

JHXC 发表于 2023-4-12 11:11
这个升压电路可能比电蚊拍要复杂一点，电路上的几个主要器件我仔细辨认了一下，几个芯片的具体型号如下 ...

324运放肯定是做电流电压反馈的，但升压我猜就是一个单管自激而已，没有用什么电源芯片

hawk202211 · 发表于 2023-4-14 00:31:00

本帖最后由 hawk202211 于 2023-4-14 00:54 编辑

不错的工具。。。

cuijl1881840 · 发表于 2023-4-14 09:57:22

好东西！又勾起了我的购买欲望

ljf121256 · 发表于 2023-4-14 11:09:07

cuijl1881840 发表于 2023-4-14 09:57
好东西！又勾起了我的购买欲望

买买买，下单去了。

66包邮。

cuijl1881840 · 发表于 2023-4-17 09:41:11

ljf121256 发表于 2023-4-14 11:09
买买买，下单去了。 66包邮。

请问楼主是不是在“龙乡星华”这家店买的？

mwml · 发表于 2023-4-17 11:36:06

本帖最后由 mwml 于 2023-4-17 11:38 编辑

ljf121256 发表于 2023-4-13 16:45
还有这个价？方便给个链接吗？

海鲜市场，“龙乡星华”卖的以前50元包邮。好像现在涨到55元了。

ljf121256 · 发表于 2023-4-17 17:06:38

cuijl1881840 发表于 2023-4-17 09:41
请问楼主是不是在“龙乡星华”这家店买的？

是啊，只有这家是这个价，到手了。

cuijl1881840 · 发表于 2023-4-18 10:04:19

ljf121256 发表于 2023-4-17 17:06
是啊，只有这家是这个价，到手了。

好用吗？

ljf121256 · 发表于 2023-4-18 18:52:31

cuijl1881840 发表于 2023-4-18 10:04
好用吗？

还行，耐压仪可预见的使用功能用途，如果有个电流表就好了。其实这个东西自己做也不是太大难度，主要是材料成本也差不了多少。

老郑小烧 · 发表于 2023-4-18 20:28:50

ljf121256 发表于 2023-4-18 18:52
还行，耐压仪可预见的使用功能用途，如果有个电流表就好了。其实这个东西自己做也不是太大难度，主要是材 ...

同感，有个电流表就好了。电压显示比想像的准，可以当个简单的高压源。

兄弟聚齐了

测试线确实纤细，抽空改一下。
