向大家推荐Kicad这款PCB绘制软件

lanniao

      说实在的，我才开始学PCB绘制，本身是做嵌入式软件开发的，希望成为全栈工程师，那PCB这块就得学习，行业普遍使用的是AD，可是AD太贵，单位正版AD软件只能给硬件工程师使用，不敢使用盗版，会接律师函的。
      Kicad这款软件是开源的，全免费的，而且完全支持企业级应用。
      最新版本7.01帮助文件都已经汉化了，学习起来非常方便，去年也练习使用过Sprint-Layout 6.0，这款软件的帮助文件是英文的，虽说也能看懂些，但帮助很不友好，介绍了每个按钮的作用，看完后，每个按钮知道功能，但还是不知道如何下手，矿坛倒是有几篇教程，但不细致和严谨，B站教程就几个，不像这款，B站教程很丰富，所以推荐给大家。况且Sprint-Layout 6.0也不是正版的，大的方向将来还是要使用正版软件。

     大家可以一起交流学习

scoopydoo

爱好者甚至小企业用KiCAD绝对是个好选择，功能足够强大，社区人气也高。

俺虽然习惯用AD，但是电脑上安装KiCAD并且一直更新版本，用来查看网友共享的项目。

scu319hy

435788A 发表于 2024-8-8 22:31
为什么现在下载不了KiCAD，只有几十KBbps速度，半小时后就断连了

你需要使用国内镜像地址 https://mirrors.tuna.tsinghua.edu.cn/kicad/windows/stable/

lanniao

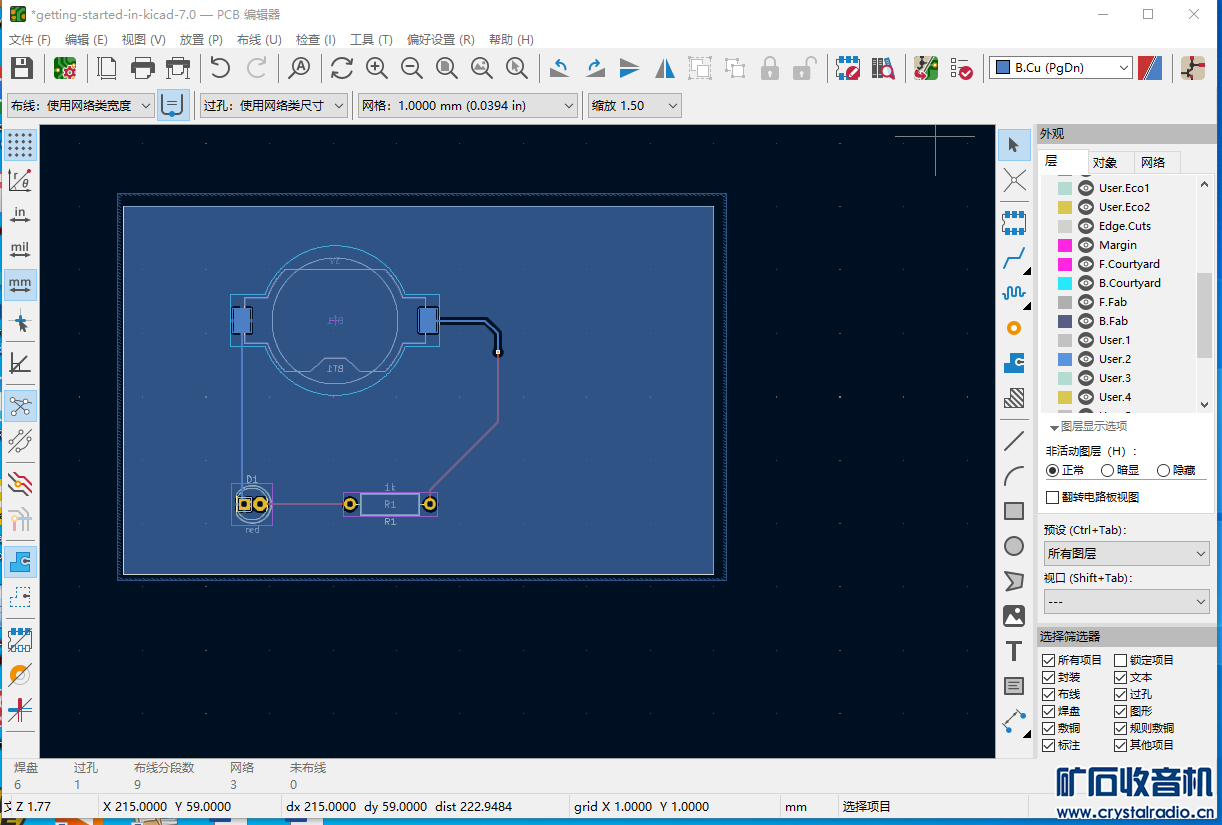

今天按照帮助文件，画了一个PCB，很方便，逐步学习中，网上教程很多。同时作为一个无线电爱好者，应该掌握一款通用的PCB软件啊

peiguoqing

lanniao 发表于 2023-3-30 09:32
今天按照帮助文件，画了一个PCB，很方便，逐步学习中，网上教程很多。同时作为一个无线电爱好者，应该掌握 ...

为什么不用立创eda，完全免费啊

lanniao

立创也很好，但放在云端，感觉不是很放心啊

dukedz

kicad 我用了十年了，一直在用，很舒服

MF35_

这个强烈推荐，对于爱好者来说比AD好用多了，AD的庞大功能集，普通爱好者只能用到很少一部分

lanniao

还有3D查看功能 ，功能挺强大啊

MF1221

想问下最新版本7.01对电脑硬件要求高不高的？我用AD9如果导入3D封装用起来就卡，没3D封装就很顺畅

涧边草

谢谢推荐！好好学习。

amo

MF35_ 发表于 2023-3-30 13:11
这个强烈推荐，对于爱好者来说比AD好用多了，AD的庞大功能集，普通爱好者只能用到很少一部分

这是啥逻辑……
功能庞大没错，现在硬盘动辄T级别，拿几G出来装个软件很浪费没……
FPGA、MCU等功能不用就是了，纯粹拿常用的建原理图库/PCB库、画原理图、画PCB来说，甩这些业余软件不止一条街。
更何况多门手艺多条出路，技术资源重在积累、重用，前面不选好，后面就被绑架了

从另一个角度考虑，KiCAD真要这么好用还免费的话，为啥业界公司没听说过哪家用它呢

wuwenming

非常感谢楼主热心分享

MF35_

amo 发表于 2023-3-31 20:27
这是啥逻辑……
功能庞大没错，现在硬盘动辄T级别，拿几G出来装个软件很浪费没……
FPGA、MCU等功能不 ...

功能庞大意味着占用的资源更多，不仅仅是你的硬盘，也不仅仅是你的CPU，你的学习时间，也是资源

MF35_

amo 发表于 2023-3-31 20:27
这是啥逻辑……
功能庞大没错，现在硬盘动辄T级别，拿几G出来装个软件很浪费没……
FPGA、MCU等功能不 ...

那些你用不到的功能你当然可以不学习，但是那些功能的存在，导致了你需要学习的那部分为了对其兼容和适配，变得学习成本更高，当然，你用惯了AD可以当它不存在，我说的比AD强，指的是对于没怎么用过这类软件人，学习成本要低于AD，容易上手

至于你说的免费为什么业内不用？你能问出这个问题说明你对开源软件有误解，我就说一点，开源的东西，如果出了问题造成损失，是没有人负责的

高频头A

AD太庞大了；一直用新版99，顺手了
