买了些C0G材质的贴片电容，diy成直插高频电容

岳耳

longshort 发表于 2023-2-12 15:40
看来我又得进库存了

前几天好像Walsin(华新科)搞活动，他家的大容量np0贴片电容价格便宜得很，我就买了些。

100nf 少量购买一个6毛，不贵。

https://item.szlcsc.com/181568.html

岳耳

JHXC 发表于 2023-2-12 15:42
改变习惯，直接使用贴片元件。

我选择1206尺寸，一般情况戴400度花镜操作，桌子上备用一个电子放大镜和 ...

我也用贴片呀，做成品时喜欢0805，改成直插是搞试验电路用，经常要反复拆焊还是直插方便。

拆贴片直接一坨锡焊下来，感觉太粗暴了，怕高温导致损伤。

washu

岳耳 发表于 2023-2-12 15:39
主要是D值太小，常规电桥测不出来了。

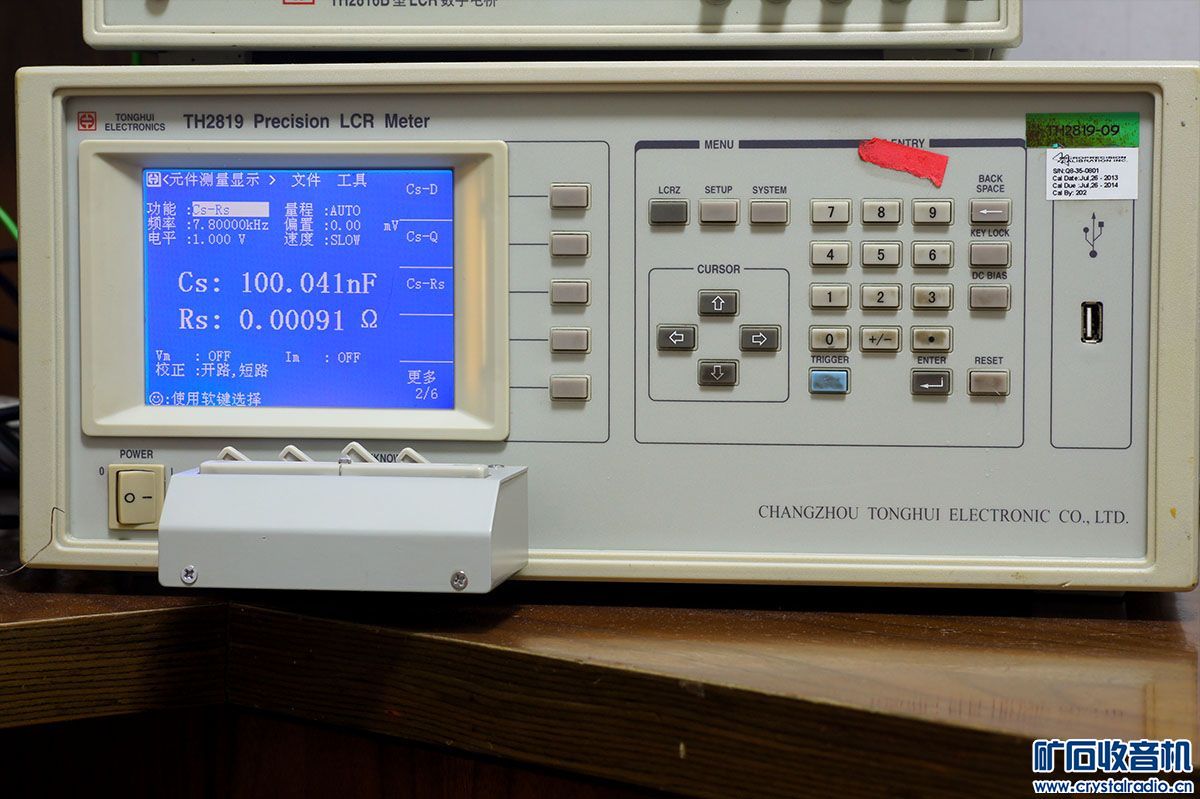

具体到这个电容，正好它（当前）的 Rs 参数还能测出来


因此可计算其 DF 是 0.0000045 左右，Q 值是 22 万左右，裙里有 4980 的大佬重复了此测试，结果一致。


也就是说，当遇到这个情况时可以试试其 Rs 是否还能测出，若能可尝试手动计算得到 D 值

岳耳

washu 发表于 2023-2-12 16:18
具体到这个电容，正好它（当前）的 Rs 参数还能测出来

抽空试试看我这个手持电桥测Rs结果如何，103的Q可能没有104的大。

homebird

JHXC 发表于 2023-2-12 15:42
改变习惯，直接使用贴片元件。

我选择1206尺寸，一般情况戴400度花镜操作，桌子上备用一个电子放大镜和 ...

就服老先生与时俱进的热情，乃我等后辈学习的楷模

另建议别用放大镜了，戴眼镜又看放大镜头晕。买个安东星的电子显微镜，焊接用起来真的很爽，还能外界显示器。

JHXC

homebird 发表于 2023-2-12 16:59
就服老先生与时俱进的热情，乃我等后辈学习的楷模

另建议别用放大镜了，戴眼镜又看放大镜 ...

谢谢支招！

戴花镜又看光学放大镜，的确是你说的那样，效果不好。

我尝试过用数码相机做电子放大镜，但是有一个问题，手头的相机镜头和屏幕的角度不可调；后来尝试用手机，这个问题也同样存在，刚好媳妇淘汰下来的一只手机，镜头是可翻转的，买来一个合适的支架和夹持器获得了较好的效果；接着买了一台你说的那个电子显微镜（我不认为那是传统意义上的电子显微镜 ），自带显示器的，用起来也很方便。实际操作时，也要备一只光学放大镜，倍数不要太大，几倍就够，用来查看桌子上散放的贴片元件。上了年纪，还好手不抖，为了折腾，开动脑筋想些办法。

longshort

岳耳 发表于 2023-2-12 15:58
前几天好像Walsin(华新科)搞活动，他家的大容量np0贴片电容价格便宜得很，我就买了些。

100nf 少 ...

谢谢！ 立马去找

安庆矿友

独石电容一般是什么材质的？

SPKBL

安庆矿友 发表于 2023-2-12 18:12
独石电容一般是什么材质的？

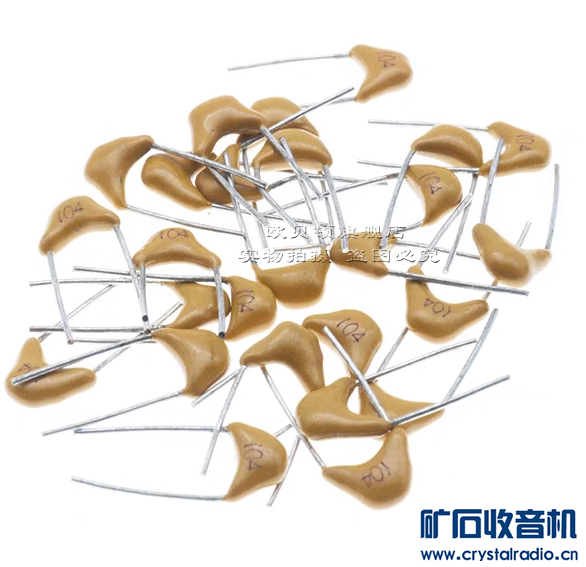

你说的独石电容是这种的话，那里面包的妥妥的是一只0805或者1206封装的X7R    X5R贴片电容，性能是很垃圾的

岳耳

安庆矿友 发表于 2023-2-12 18:12
独石电容一般是什么材质的？

没标明高频的独石电容，基本上X7R 和 X5R。

火炬独石电容标明高频的也是c0g（np0）材质。

我以前买过一包独石电容，容量400P以上的都是X7R或者X5R，400P以下的随机有些是C0G，有些是X7R。特别是330P的10只，其中5只高Q值是c0g，另外5只低Q值应该是X7R，也就是这类低价格独石电容厂家随机找贴片电容来封装根本不考虑材质问题。

安庆矿友

测测各种独石，瓷片，CBB...等等电容的温飘，压电，D值。。。。

washu

安庆矿友 发表于 2023-2-12 18:12
独石电容一般是什么材质的？

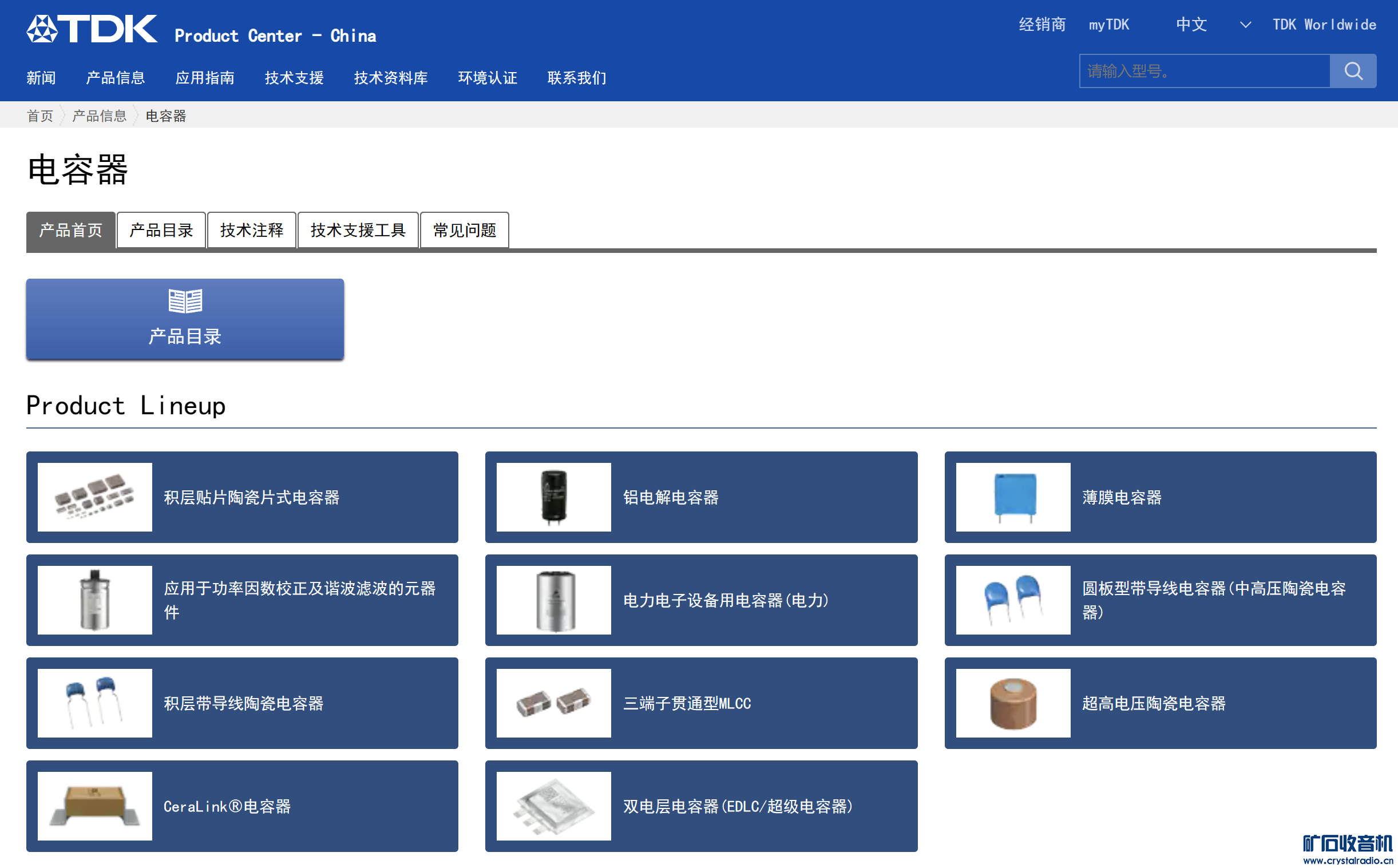

你去国际一线目录商官网看看，有没有独石电容这个说法？比如德姐电子，猫着电子

没有的话再去国际一线电容制造商比如 TDK，村田，...



好吧看来估计这是中国特有的说法，我来看看国内最牛比的火炬电子吧



还是没有


所以说，世界上压根就没有独石电容这个东西，你要问一个不存在的玩意是什么材质的，这个问题只有夜班问鬼神才能知道

岳耳

安庆矿友 发表于 2023-2-12 18:33
测测各种独石，瓷片，CBB...等等电容的温飘，压电，D值。。。。

测温飘我那个表的精度完全不够。我以前测过，小容量的CBB电容100nf以下，高频性能是远高于现在能买到的小体积瓷片电容的。

装中波收音机，滤波或者耦合用的10nf电容完全可以用CBB替换。

washu

岳耳 发表于 2023-2-12 18:24
没标明高频的独石电容，基本上X7R 和 X5R。

火炬独石电容标明高频的也是c0g（np0）材质。

刚才贴了火炬官网，没有独石电容这个东西

http://www.torch.cn/product.php


正宗火炬只有贴片多层瓷介，引线多层瓷介，模压瓷介，固体钽，炭基五种电容产品。


不止如此，TDK、村田等知名电容制造商也没有这个“独石电容”，我一向不知道这个神奇的电容分类是什么玩意

washu

岳耳 发表于 2023-2-12 18:38
测温飘我那个表的精度完全不够。我以前测过，小容量的CBB电容100nf以下，高频性能是远高于现在能买到的小 ...

CBB 有明显的负温度系数（资料上的数据是 -300 到 -100 ppm/K），用前面那个 6 位数的 2819 插上 CBB 可以看到读数一直在朝一个方向飘

NP0 电容插上去容量稳定，不动。
