做一块适用于TEF6638、TEF6686和SAF7751的LCD12864显示 STM32控制板

  [复制链接]

发表于 2023-1-11 20:50:32 | 显示全部楼层 |阅读模式
本帖最后由 colorabc 于 2023-1-11 20:50 编辑

适用于TEF663X、TEF668X和SAF775X三款芯片的大部分版本。参考egg的WTCRC控制板操作逻辑,可以相互参照使用。

(一)设计目的
WTCRC控制板制作简单方便,功能实用丰富,但其采用LCD1602屏幕,导致显示内容受限,也较难改进。故在原基础上,换用LCD12864屏,增加部分显示内容,设计了此控制板。

(二)主要硬件
STM32L051C8T6
LCD12864屏(ST7567主控或其他兼容主控)
HS0038/HX1838之类的红外接收头
RX8025t(可选)

(三)主要特性
1、有 休眠 和 电源 按键,方便做便携机。
2、支持红外遥控,能实现全功能控制。
3、附加RX8025t芯片实现时钟功能。
4、采用中文菜单界面,便于理解和设置。
5、使用MCU内置EEPROM,省去外置24C16芯片。

(四)部分功能介绍
1、可接实体按键6个,分别为调谐类型切换、步进切换、波段切换、带宽切换、休眠键和电源键。
2、编码器两个,分别是频率和音量编码器。另,通过两个编码器,能实现所有操作。
3、支持NEC协议的红外遥控器(比较普遍),需手动设置各按键对应功能。加入数字键 0-9、小数点、频率输入按键。
     遥控数字键可实现 直接存取功能 和 频率输入 功能。
       > 数字键直接存取
         长按保存,短按跳转。
       > 频率输入
         先按频率输入键。按数字键输入频率,FM等MHz需要用到小数点按键。最后按输入键确认。
        (注意,输入过程中超时会自动确认)

4、如安装rx8025芯片,则可以使用定时切台、定时开关机等功能,且休眠或关机(电源不断开)后能显示时钟界面。
5、定时切台功能。到设定时间后可跳转至指定频率。可设置10组。
6、定时开机或定时关机。可分别设置3组时间。
7、存台整理。对当前波段的已存电台,按照从低到高的重新排序,并删除重复保存的电台。
8、FM频率扩展。FM默认频率范围为87至108MHz,开启后变为76至108MHz。
9、可选3组FM存台区域,方便不同地点切换收听不同电台的情况。
10、可扩展74HC595静态显示模块。网上有售5位模块,直接连上就行,打开附加显示选项,74HC595选择共阳极。
11、上电时长按编码器,可进入编码器测试界面。此界面可清除存储,如因设置错误导致进不了界面的,可在此重置或清空存储。
      音量值67 + 频率值77,按确认清空内置存储。
      音量值67 + 频率值97,按确认重置参数设置。


(五)应用电路图和DEMO板
详见附件。
适用于NXP收音芯片的LCD12864控制板电路图_DEMO板_固件包.zip (530.01 KB, 下载次数: 1005)

(六)具体使用方法
控制板制作好后刷入相关软件,与收音模块连接好对应的线路。如直接用车机上模块,需先断开相关线路SCL、SDA和RST。收音模块要通电。
      6686模块  连接SCL、SDA和GND 三根线。
      6638或7751模块 连接SCL、SDA、RST和GND 四根线。

注1:控制板上有VCC输出,同输入电压,且受控制,建议使用。
注2:I2C线SCL和SDA上有接上拉电阻,并接入3.3V。如车机板上有接上拉电阻,请注意电压是否一致。
注3:各版本均有测试,但部分功能用的不多,可能存在BUG。欢迎大家反馈。
注4:强烈建议自己画板,各项功能根据自身需求选择使用。
注5:DEMO板比较简单,把MCU焊好就成功了大半,像我不熟练的可以上助焊剂。

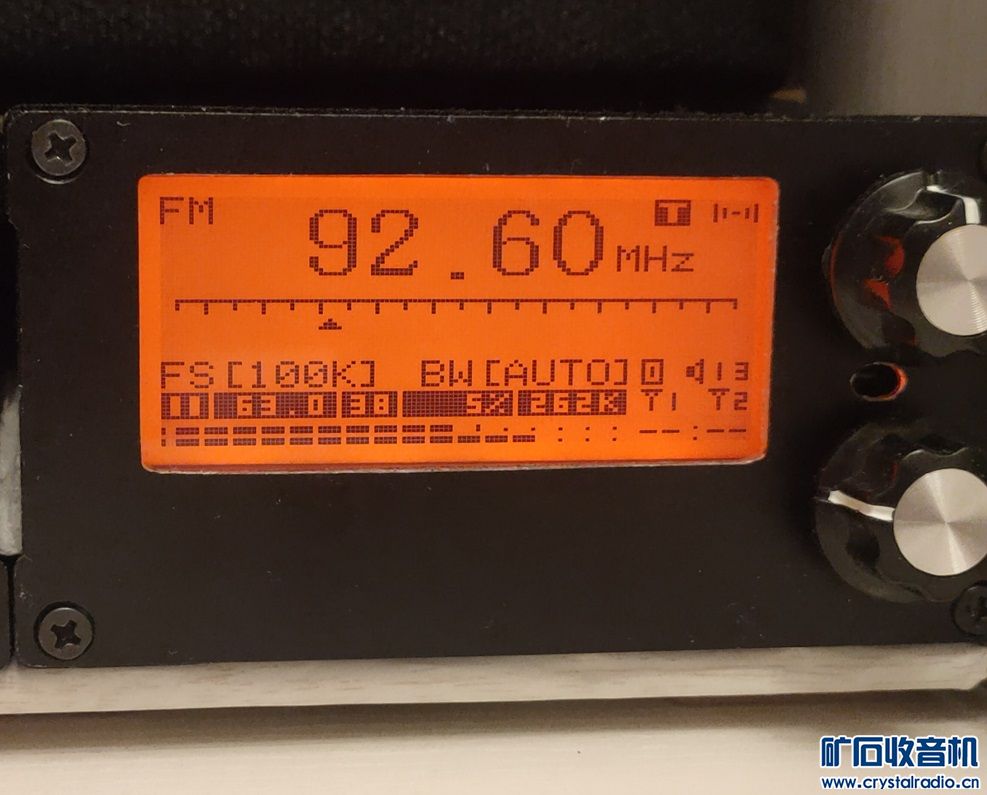

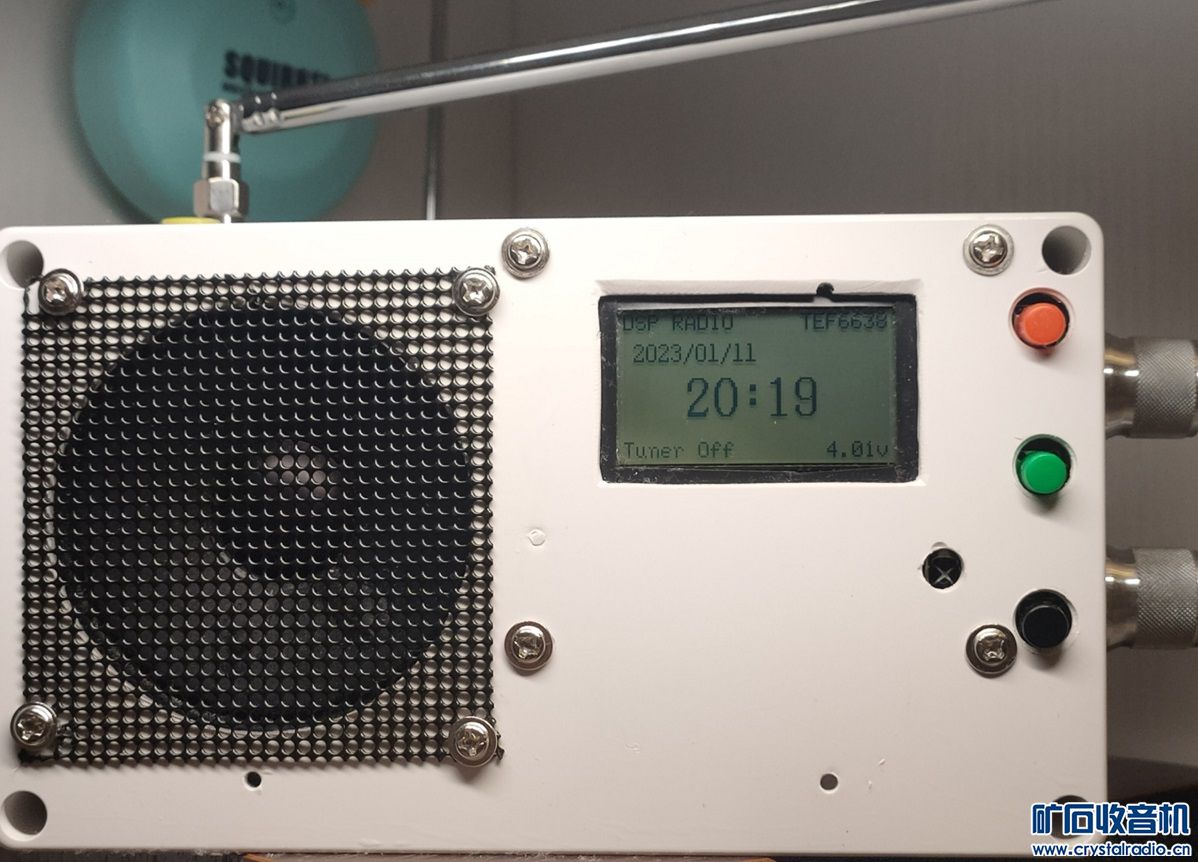

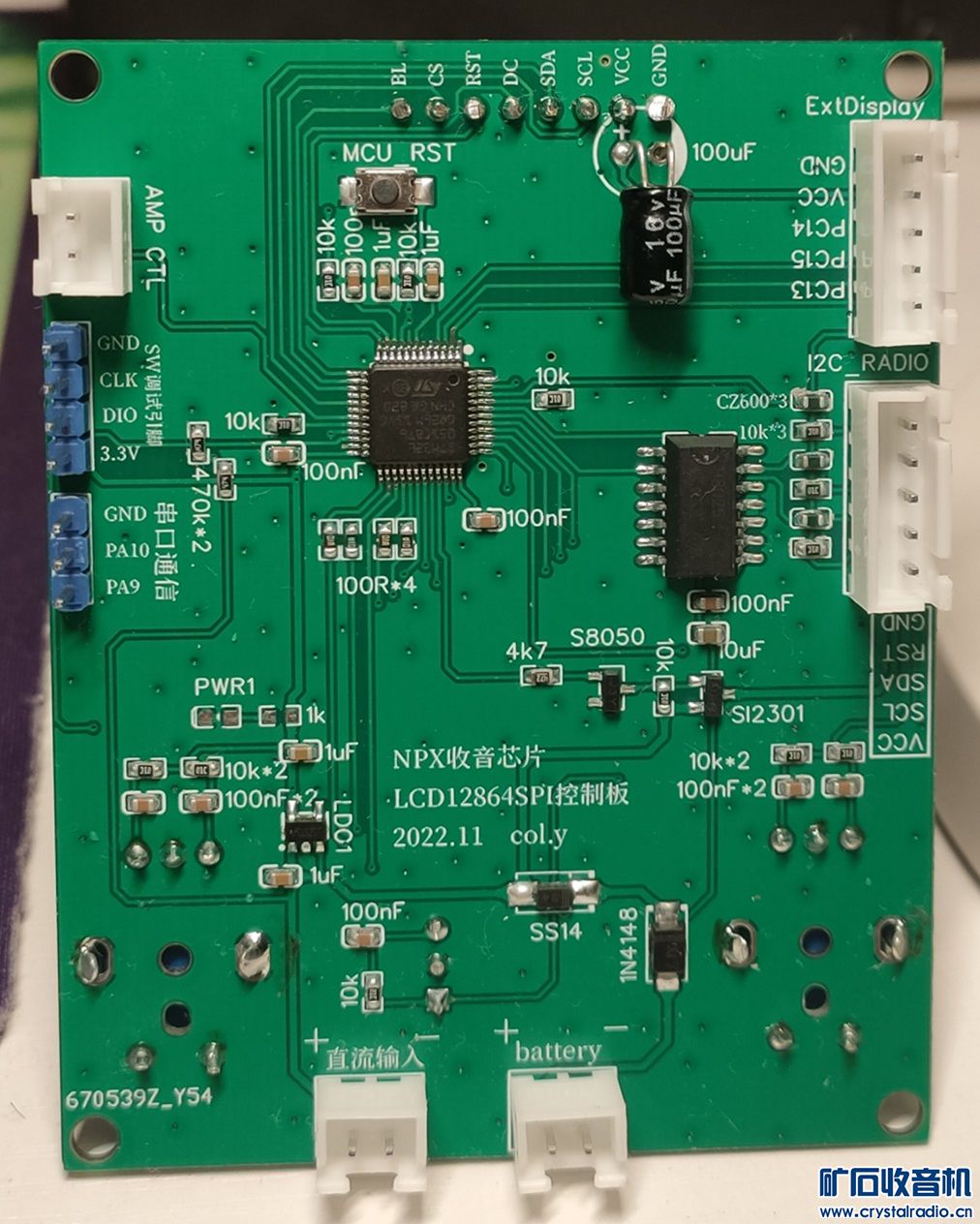

【部分图片】
