如何看懂500型万用表电路图

[复制链接]

发表于 2022-12-19 11:27:33 | 显示全部楼层 |阅读模式
500型万用表电路图真的很难看懂,由哪一位老师给普及一下,如电阻测量,尤其是波段开关接线。

发表于 2022-12-19 12:52:04 | 显示全部楼层
.......................


评分

1

查看全部评分

回复 支持 1 反对 0

使用道具 举报


发表于 2022-12-19 11:37:55 | 显示全部楼层
500有好多型,

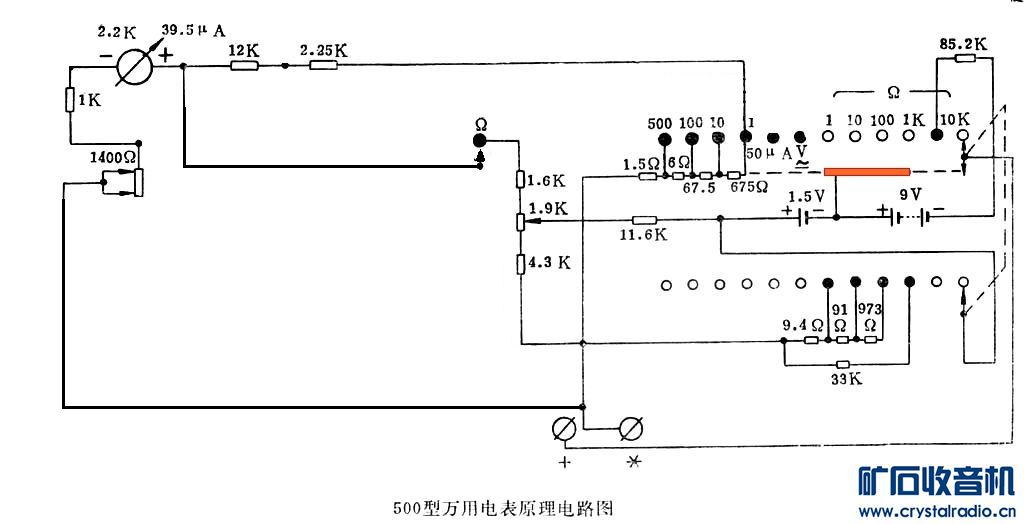

提供一份全保护的图给你

评分

1

查看全部评分

回复 支持 1 反对 0

使用道具 举报


发表于 2022-12-19 11:39:28 | 显示全部楼层
这里面有分图,可能是你需要的。

浅谈MF500型万用表的检修.pdf (193.73 KB, 下载次数: 593)

评分

2

查看全部评分

回复 支持 反对

使用道具 举报

发表于 2022-12-19 11:39:32 | 显示全部楼层
abbey_tom 发表于 2022-12-19 11:37
500有好多型,
提供一份全保护的图给你

这个图好,看得清清楚楚!

谢谢。
回复 支持 反对

使用道具 举报

发表于 2022-12-19 11:45:11 | 显示全部楼层
老郑小烧 发表于 2022-12-19 11:39
这里面有分图,可能是你需要的。

刚刚入手一个上四的500,内磁表头;

电阻档,指针偏转得少一些,测得值偏大;

而220V交流电,测得偏转多一些,测得值也是偏大;

大概是2000年以后的,样子可以,感觉不太准!

不想修它了。
回复 支持 反对

使用道具 举报


发表于 2022-12-19 11:57:02 | 显示全部楼层
abbey_tom 发表于 2022-12-19 11:37
500有好多型,
提供一份全保护的图给你

图很清晰,右下角挡了一下
回复 支持 反对

使用道具 举报


发表于 2022-12-19 12:03:34 | 显示全部楼层
海洋DZ 发表于 2022-12-19 11:57
图很清晰,右下角挡了一下

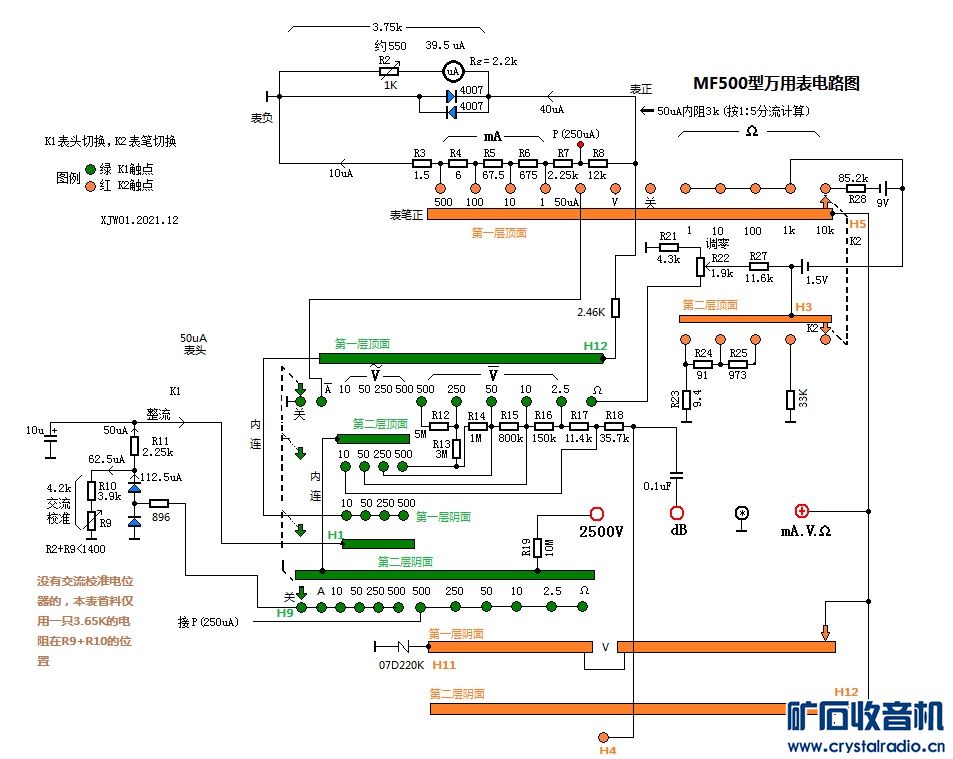

发一份挡不住的

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2022-12-19 12:11:49 | 显示全部楼层
海洋DZ 发表于 2022-12-19 11:57
图很清晰,右下角挡了一下

因为要改成双显表,
我对这表的结构还是研究比较深入的,
电阻档其实简单,
比较头大的是交直流电压档的开关结构。

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2022-12-19 14:00:07 | 显示全部楼层
哪位老师提供一份带DΩ档的500表的图纸?一直没见到过
回复 支持 反对

使用道具 举报


发表于 2022-12-19 14:07:21 | 显示全部楼层
twsg 发表于 2022-12-19 14:00
哪位老师提供一份带DΩ档的500表的图纸?一直没见到过

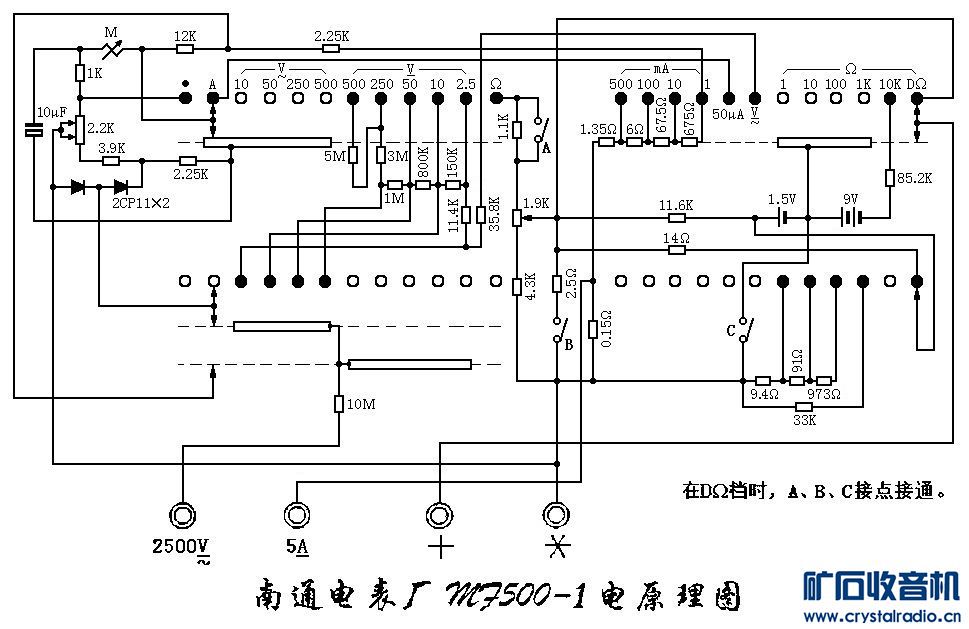

曾经也对DΩ档感兴趣

评分

1

查看全部评分

回复 支持 反对

使用道具 举报


发表于 2022-12-19 14:09:52 | 显示全部楼层
abbey_tom 发表于 2022-12-19 14:07
曾经也对DΩ档感兴趣

感谢老师提供图纸,谢谢
回复 支持 反对

使用道具 举报


 楼主| 发表于 2022-12-19 14:14:32 | 显示全部楼层
一石激起千层浪,还是咱们矿坛里的老师朋友们热情,谢谢大家了。
回复 支持 反对

使用道具 举报


 楼主| 发表于 2022-12-19 16:38:30 | 显示全部楼层
哪位老师帮我把电阻档的电流画一下。
回复 支持 反对

使用道具 举报


发表于 2022-12-19 17:19:49 | 显示全部楼层
游戏机123456 发表于 2022-12-19 16:38
哪位老师帮我把电阻档的电流画一下。

把Ω档简化成这样,
你再看看吧

评分

1

查看全部评分

回复 支持 反对

使用道具 举报
