玩上古台表+烂基准+USBGPIB

youngchun

红河310 发表于 2022-11-4 08:28
把两组独立、电压差不多的电源正极或负极连在一起，测量另两端电压。也就是两组电源电压的差，可以用分辨 ...

原来如此，我也是第一次听说。

youngchun

washu 发表于 2022-11-3 12:13
拍了个视频，我的一台 Voltgen 开发样机中的辣妹三九九 测试，大部分在 7 位半（分辨率 1uV）下只跳一个 ...

固伟的8055里面有两个LM399，但是性能却一般。
但是光是买来拆基准和电阻估计都值了。

washu

youngchun 发表于 2022-11-4 10:41
原来如此，我也是第一次听说。

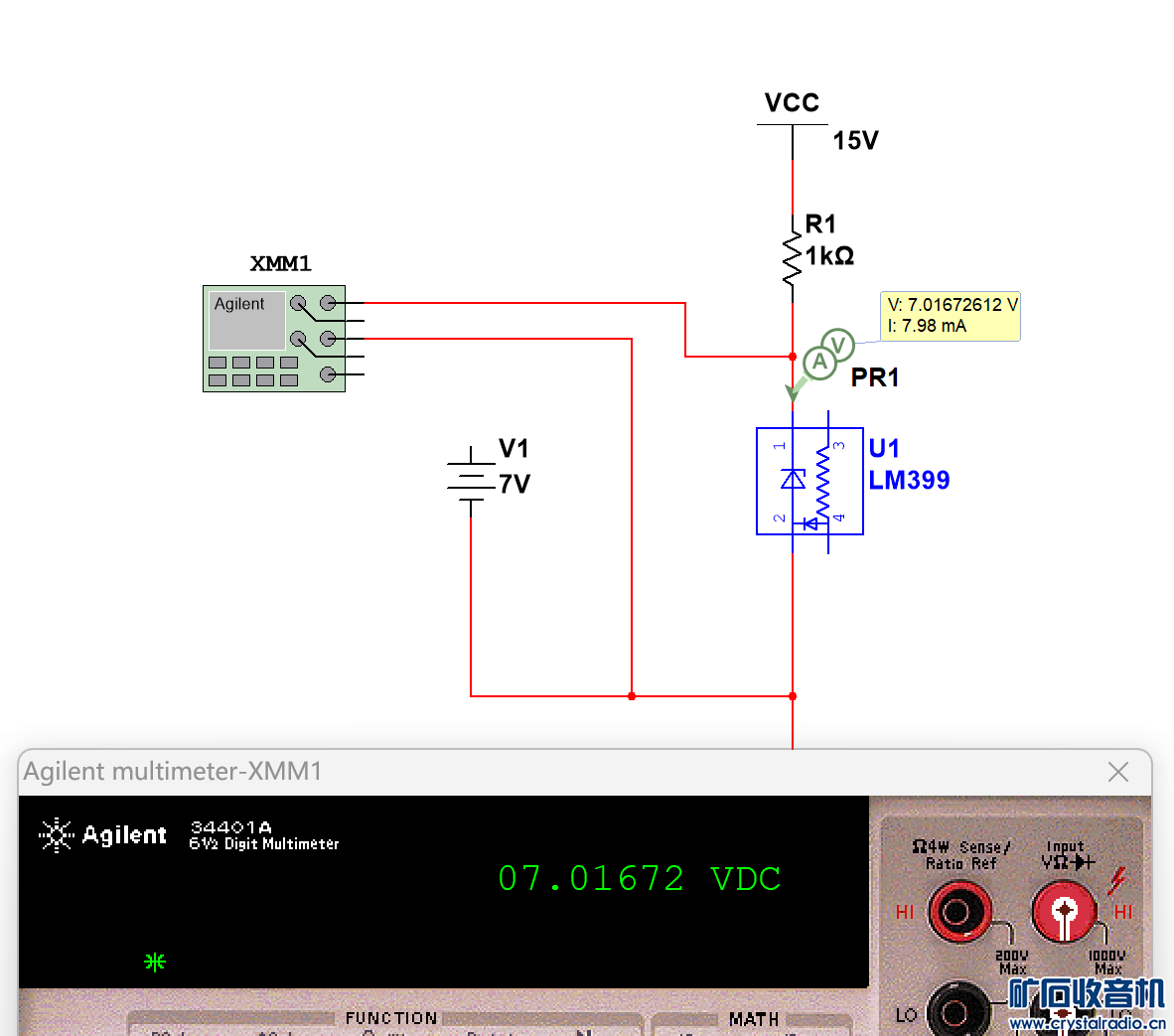

在过去仪表分辨率不足时这个方法很常用，比如你有一个 34401A（MS 里万用表就是这个），你去测 399，可以得到 6 位数字结果，小数点后有 5 位，分辨率也就是 10uV




但是假设你有一个已知且确定还稳定的 7V 电压源，你可以这样测，然后把 7V 和表测的数值相加，得到小数点后 8 位结果

***实际上 34401A 最低量程是 100mV，所以如果你用真实的 34401A 结果要少一位***

washu

youngchun 发表于 2022-11-4 10:44
固伟的8055里面有两个LM399，但是性能却一般。
但是光是买来拆基准和电阻估计都值了。

其实 399 也没那么值钱，新的也就一百块钱一个

倒是电阻让人无语，一个 1776-C441 真是不懂，但这玩意肯定不下于一百多块钱一个了，然后居然还有个 TF050（020）1.111M 的，你说 C441 都有一个了干嘛又整一个？大概和双 399 差不多吧，反正厂家有钱



再然后这里还有个 Coddock 的电阻看不清型号阻值，但和那个德国佬的检流电阻在一起怀疑是 0.1 欧姆检流电阻，这些也不便宜



总之如果是一两百收来的拆机可能和单独买这些拆机元件差不多价格吧，当然 C441 属于不太好买那种：问题是一般人买 441 也没用（我真是搞不懂为何它不用 481 偏要用这个 441 还多一个 TF050）。如果收来的价格一百以下当然拆机划算，否则其实也就那样

washu

看到那个检流电阻我总是会想起这个表


相似的电阻，不一样的表

washu

youngchun 发表于 2022-11-4 10:44
固伟的8055里面有两个LM399，但是性能却一般。
但是光是买来拆基准和电阻估计都值了。

对了我才想起来，7150 里边就是两个 1776-68 的样子，你拆开看看你那个是不是 当初收了几台 7150（含 7150P 和 7151）的某人发现，好像上表的用几个小电阻代替了 1776，但 PCB 上的焊盘位置还是按 1776 留的

youngchun

washu 发表于 2022-11-4 11:09
在过去仪表分辨率不足时这个方法很常用，比如你有一个 34401A（MS 里万用表就是这个），你去测 399，可以 ...

图文并茂，很清楚。
有点差分输入的原理，充分利用了表的量程和分辨率。

youngchun

washu 发表于 2022-11-4 11:46
对了我才想起来，7150 里边就是两个 1776-68 的样子，你拆开看看你那个是不是  当初收了几台 7150（含  ...

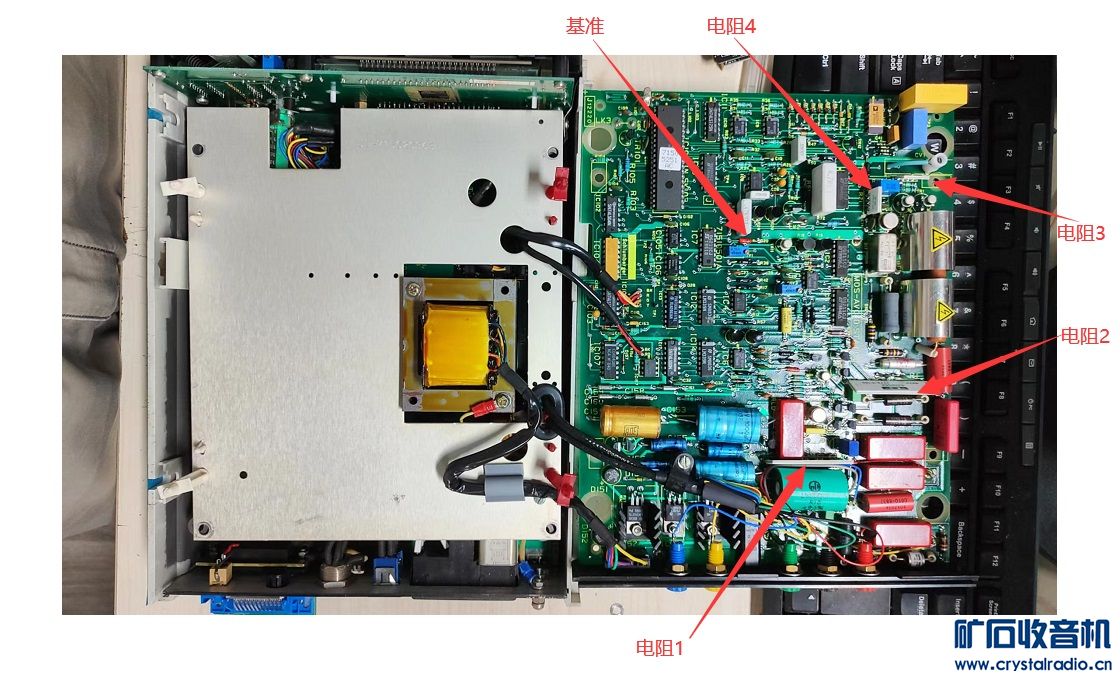

拆机图来了。4个电阻还在。





这就是基准1N829A了

看模拟板上有拆修的痕迹

是反面这个IC105有动过

还有看到EEV上有人说这个EMI滤波器可能会有问题，现在暂时没出问题。

小鬼头

小鬼头 发表于 2022-11-4 01:09
讲到仪表厂家筛选器件问题，别说你这些高位表，我手头那台老掉牙的simpson 360-2早期3位半数字表，里面有 ...

补一张手册上的图。第一行标明lm312h是筛选过的（selected）。

washu

小鬼头 发表于 2022-11-4 15:08
补一张手册上的图。第一行标明lm312h是筛选过的（selected）。

这表自搭的 ADC、前端？要那么多比较器运放还筛

washu

youngchun 发表于 2022-11-4 14:06
拆机图来了。4个电阻还在。

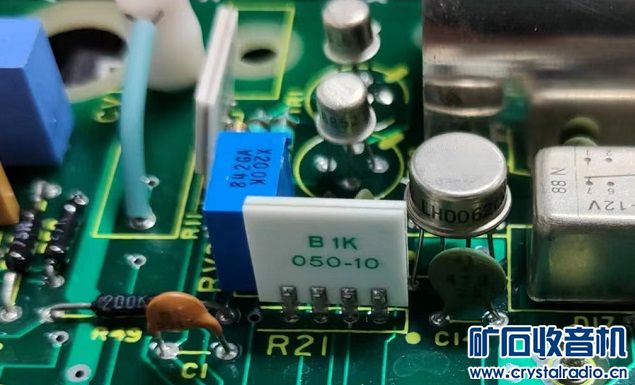

两个 1776 两个 T912，那不错呀

那个插座用久了还是电压高了，会爆浆，我这里 7150 爆过一次，气得我把抹泥板拆出来弄那个玩意了

7071 （楼上的 7081 的缩水版）爆过两次，那次有人一家伙出 3 台还便宜我收了，结果一炸再炸，最后怕三炸第三台丢给某人（委托我折腾 7150 那人）了

这不算完，我的 3458 也炸过

好在 3458 的那个 EMI 插座是标准大小，我随便买了个国产便宜货替换了。7150、7081 的那个尺寸国产的没有，原装的？比表还贵

我连 3458 都不介意换个国产便宜货，其实食古不化之人？我就...

5free

红河310 发表于 2022-11-4 08:28
把两组独立、电压差不多的电源正极或负极连在一起，测量另两端电压。也就是两组电源电压的差，可以用分辨 ...

学习了，多谢！

youngchun

washu 发表于 2022-11-4 17:12
两个 1776 两个 T912，那不错呀

那个插座用久了还是电压高了，会爆浆，我这里 7150 爆过一次，气 ...

看来真是个定时炸弹，指不定什么时候就爆。

youngchun

搞了几个0.01%的电阻，测试了一下，没什么压力。
4W方式

4W方式

1K0000

1K0000

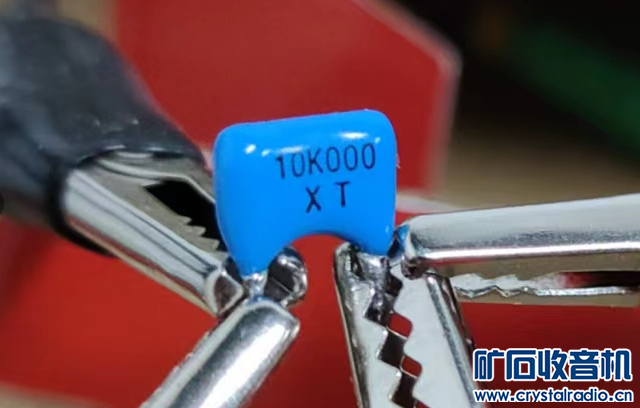

10K000

10K000

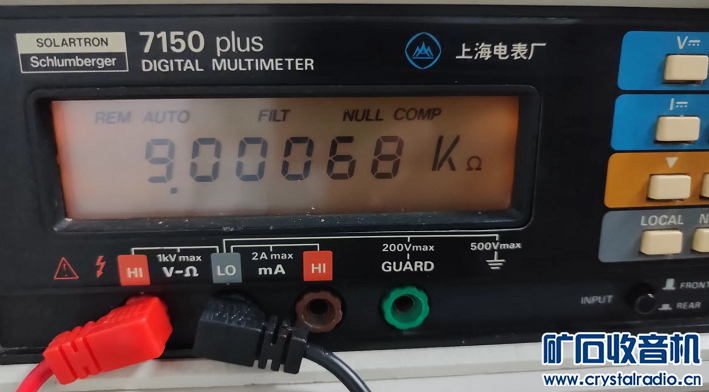

9K0000

9K0000

washu

红河310 发表于 2022-11-3 21:20
开始是用两串20AH的磷酸铁锂电池，电池电压还是很稳定的。后来自己焊了几颗399，用他们与电池或399互相靠 ...

东西已收到，你 DIY 的如何接线测试？

另这个成品测试很糟糕，为避免你的 7815 因素我拆掉你的 7815 直接接 HP 3630 电源上也一样，平时跳十几二十个 uV，偶尔观察到两百多 uV 跳动（少、目前尚未抓拍到），这个 399 应该是有问题的，如果是我前面说的那家（桂林的）应予以曝光。

***测试视频还在审核，审核过了发链接给你***
