高淳放大头其实就是一个简易的功率接续器

jupeter

最近矿坛连续几个帖子，谈论“高淳放大头”，反映褒贬不一，这里我也简单说两句。
我首次接触“高淳放大头”这个名词大约在上世纪80年代初期。那时候经常去上海福州路的上海旧书店闲逛，有一次在电子机电的书柜处发现一大排新书处理，书名就是《高淳放大头》。这本书定价0.2元，书店原本是6折处理，大概库存数量太大，储存时间过久没人要，电子管类书籍乏人问津，书店又再次降价，以每本0.06元销售，有图章为证。我看实在是太便宜，而且里面有我感兴趣的电子管音频放大电路，就趁机买了2-3本，多买的原因也是打算送给同好们。
书买来后也确实认真通读了几遍，为书中巧妙的设计，简单的几个元件，简单连接就能输出那么大的功率，感到深深的折服与敬仰，幻想有朝一日也尝试一下。但毕竟是淘汰的元器件和电路，后来发烧DIY主要是玩一些晶体管和集成电路功放了，然后又接触电子管电路，一路走来。仿制高淳放大头的愿望就一直没有实现。
随着时代的变迁、知识的积累、口味的变化，对当初奉若天书的“高淳放大头”逐步有了新的认识。
说穿了，“高淳放大头”就是一个利用简陋的元器件、充分发挥电子管的高耐压和宽容度连接而成的一个功率接续器。得到应用的背景是上世纪70年代国内的广播内容以语言为主，音乐是民乐为主，歌曲则是高亢的革命歌曲，戏曲以8个样板戏为主流，比较普及的还音设备主要是晶体管收音机，但功率很小，不适合小型会议，这时候“高淳放大头”被设计出来了，配合一个收音机，即可完成一个大会分会场或者广播转播的任务，基本上是没有家用场景的。
为啥说是功率接续器呢，因为“高淳放大头”的输入级是一个升压的1+2变压器，兼做隔离，需要较大强度的输入信号，前面一般要匹配收音机的喇叭输出端或同级别的信号，所以被称作功率接续器。
从技术角度来说，就是单纯的一个变压器耦合甲乙类推挽放大。在电源提供上，市电直接半波整流得到约300V，做为6P3P的帘栅极电压，倍压整流得到约600V高压，做为推挽级的屏压。由于是没有电源变压器的有效隔离，只好利用输出牛和输出牛进行市电的隔离，避免输入插头和输出喇叭线上带电麻人。如果不考虑音质的话，这做法真是弯刀遇到瓢切菜，设计的太巧妙了，不得不感叹作者真能对付。
但是以今天的玩家目光看来，功率已经次要了，音质必须第一。“高淳放大头”就不得不拿来重新审视一下：1、对于一个纯推挽级，理论情况下原管的偶次谐波失真抵消，但是剩余的失真几乎全部是奇次失真，高淳放大头能查到的失真率大多在3%以上，且没有负反馈进行压减，这样的失真度，实在是不怎么HIFI。2、当初只是为了能够响，前面匹配收音机，频带大概也就是300-3000HZ吧，以语言和唱腔为主，提琴钢琴交响等封资修的东西一概消失，总体放音频响要求不高。所以广大群众发挥了很多聪明才智，不仅电源牛被省去，输出牛还可以用电子管收音机的电源牛代用，输入牛则可以用大点的晶体管收音机输出变压器代用，这样一连接也能响的很，喜欢的话尽可试试。3、除了失真大、频响窄以外，还有个问题是推动需要一定的功率或者电压，前面需要一个成品的放音设备、或者一个集成功放块等等，既如此，现在何不直接用功率大些的功放块呢，不贵，音质又更上一层楼？4、如果嫌电源牛笨重，现在开关电源很普及啊。
所以当这个玩意儿被从故纸堆里面翻出来时，除了佩服作者在困难的外界条件下大胆变通创造了最最简易的功放电路之外，别的很难再有可取之处。与其念念不忘进行仿制，倒不如钻透推挽电路的精髓，设计或实践以音质为主要考量的电路可能更有意义。

13952016708

开始听到只是字面理解，高就是功率大，淳就是音质淳厚。后来大学到南京上，有两个同班同学就是南京高淳县的，然后看资料才知道这款装置竟然出自于高淳以及有个熊猫厂技术员。自己想估计就是物质匮乏年代为了省变压器的一个能凑活的妙想。换到当下，已经没有必要研究了。正如楼主所讲，不如有时间多一些精力捣鼓正宗的电路。只是搭上时代烙印的一种纪念，忆苦思甜的用处还是有的。

ZHANGDESHI

高淳放大头最根本的就是省去电源变压器。其实早年（抗日时期）日本倾销中国的破烂收音机，都是无高压的灯丝变压器，高压直接使用市电。美国40年代末倾销到中国的串联灯丝收音机，也是直接使用市电的。由于中国城市供电大部分地区为220V，所以就外带一个自耦变压器，将220V降到110V使用。这种机子在60年代的委托店里很常见。80年代，日本进口来的彩电，直接从市电整流供行输出，再从行变压器取出低压供全机。其实是将行输出做开关电源用。这种彩电在维修时，都需要接入电源隔离变压器，否则很容易麻手。
电子管设备仅用低压变压器，高压直接采用市电，可以大大降低机子的重量。输入端采用专用音源隔离变压器输入到第一低放，是能够满足频带宽度要求的。至于输出变压器的由于需要利用它进行电路隔离，所以负回受就采用末级管屏极取出反馈信号的方式即可，不一定非得从输出变压器次级接入负反馈。高淳放大器省去灯丝电源改用电容降压，并非良策，容易冲灯丝。高质量电容也并不便宜。

abob

ym78321 发表于 2022-4-8 20:22
电子世界1983.1期

这个当年邮购过二套，用的6P1，做出来声音还是不错的，就是灯线变压器发热比较厉害，输出是二夹一的绕法。

读高淳放大器这个小册子的主要收获是后面的6P12OTL,也用6P1试过，用了一个自耦输出，也还不错，

90不留宿

以前在农村兼职广播员，用的是工农兵601，对高淳放大头望洋兴叹，没有220的交流电，

于海旺

这个不用变压器的扩音机（功率接续器）并没有被各无线电厂所采用（见《有线广播设备电路图集》）市面上见到的寥寥无几。

老胆LAODAN

任何年代，任何事物，任何人物，想出名都得学会炒作！会炒作，黄铜能当金子卖，不会炒作，金子当黄铜卖，还不一定有人要呢！

误入白虎堂

     高淳放大头年代还音设备主要是那种号角高音大喇叭，在当年的音源下，两者声音重放指标上半斤八两，还算匹配，好像也谈不上谁拖谁的后腿。
     高淳放大头一书出版于一举粉碎XXX的76年底，在政治正确、肃清流毒的日子里，作为特殊年代的产物，连运十这样的国家级工程都逃不脱下马的命运，一个地方县级的，主要为泥腿子宣传MZD思想服务的产品估计也是免不了被打上标签作清算的。
      在俺看来，高淳放大头未被推广还是不够政治正确，与其是否物美价廉无关。何况随着后来的改开，先进的洋音响进来和人们欣赏水平的提高，高淳放大头这种以普及为主的产品被遗忘也是必然的吧！

老胆LAODAN

费劲把力地装个收音机音响啥的，可以听个广播，听个音乐，多少还有点用处！最无意义的就是考古挖掘，费九个牛两个虎的力气，从古坟里挖出三个碟子两个碗，又不能用，你说这是何苦呢？！

ym78321

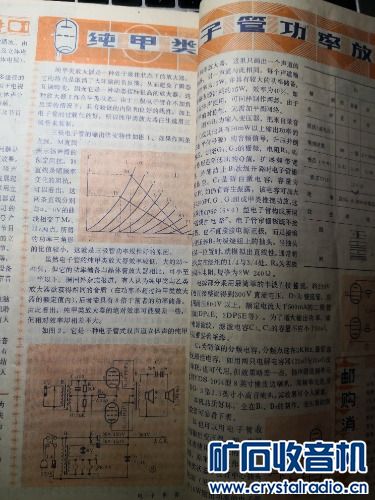

90年代有一期电子世界，把6P1接成三极管、超线性电路作为HIFI放大，其输入端也是声压牛，也是功率接续器，因为CD等音源使得输出电平较高（2V峰峰值），只要输入牛稍有讲究，音质就会很好。在音响电路的某书上，把此类电路说成适合现代数码音源的功放（接续器），因为环节少，失真也小。

凯凯大师

ym78321 发表于 2022-4-8 19:35
90年代有一期电子世界，把6P1接成三极管、超线性电路作为HIFI放大，其输入端也是声压牛，也是功率接续器， ...

6啊，有空去试试，升压牛搞的好吗

abx3012011

高淳放大头的介绍我曾在七十年代中期的《无线电》看到过。

ym78321

由于电子管输入侧不消耗功率，升压牛几乎是微电流（自身分布电容无功小号、变压器铁损铜损都很小），因此有资料采用坡莫合金，但电子世界那文章是接近普通收音机变压器的绕法。其实可以网上购买微晶磁芯的互感器加扰几十匝初级线圈，本坛的矿机板块好像有文章。

海河

院长的帖子，深入拜读
深刻的道理，细心领会

ym78321

ym78321 发表于 2022-4-8 20:15
由于电子管输入侧不消耗功率，升压牛几乎是微电流（自身分布电容无功小号、变压器铁损铜损都很小），因此有 ...

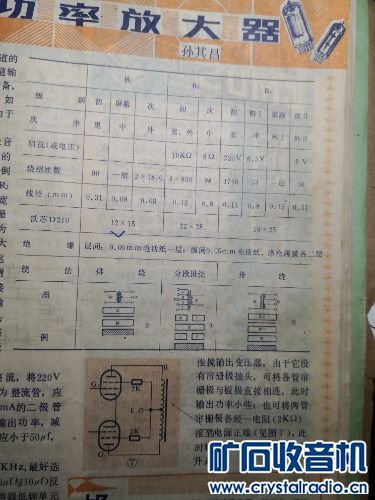

电子世界1983.1期

ym78321

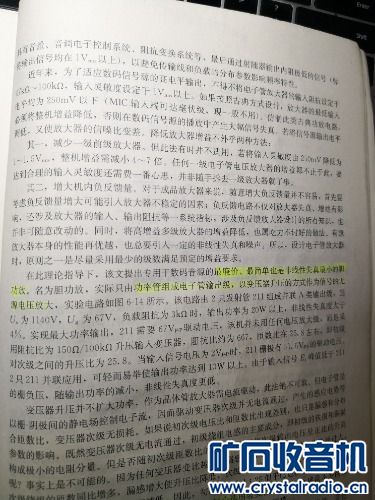

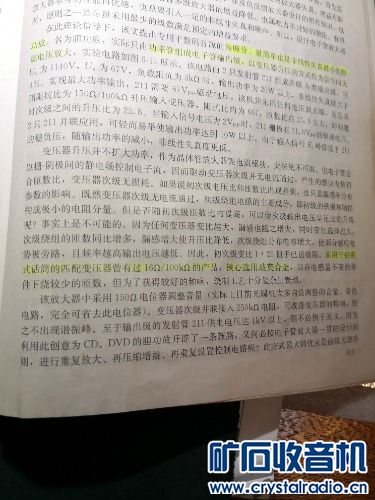

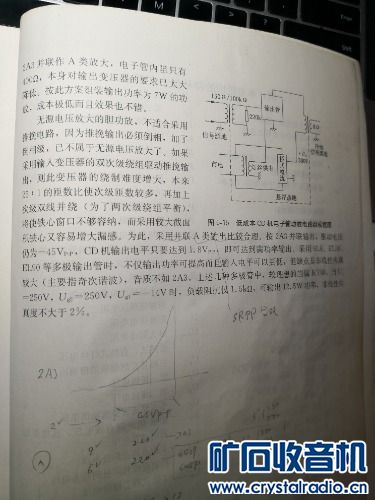

这本书里最后有类似概念。拍照顺序自己理一下。

jupeter

HD711 发表于 2022-4-8 18:53
我一直以为那种没有电源变压器的伪满收音机就是高淳，原来推挽才是

高淳是江苏省一个地名，今属南京市，是这种简易扩音机的发源地。
