Si5351A用来做接收本振没问题，就算是有杂散后级还有滤波器来保证指标，而且，调谐频率细腻连续

乙猪

最近想玩玩这个芯片了。
编程是一个头痛的过程。
楼主能不能提供一下程序？？

mov99

乙猪 发表于 2022-5-19 10:09
最近想玩玩这个芯片了。
编程是一个头痛的过程。
楼主能不能提供一下程序？？

谢谢观注!
Si5351如果用C编程相信应该不难，浮点运算乘法、除法
也试着用MCS51内核的STC单片机，但没有找到32x32位汇编除法代码

C编程我是一窍不通，只会一点点汇编，单片机是微芯(Microchip)的PIC18LF26K22，而且， 我用的是笨办法—查表法

乙猪

mov99 发表于 2022-5-19 15:26
谢谢观注!
Si5351如果用C编程相信应该不难，浮点运算乘法、除法
也试着用MCS51内核的STC单片机，但没有 ...

看见汇编头就大。

iffi123

mov99 发表于 2021-5-8 14:18
这个批次号免强可用

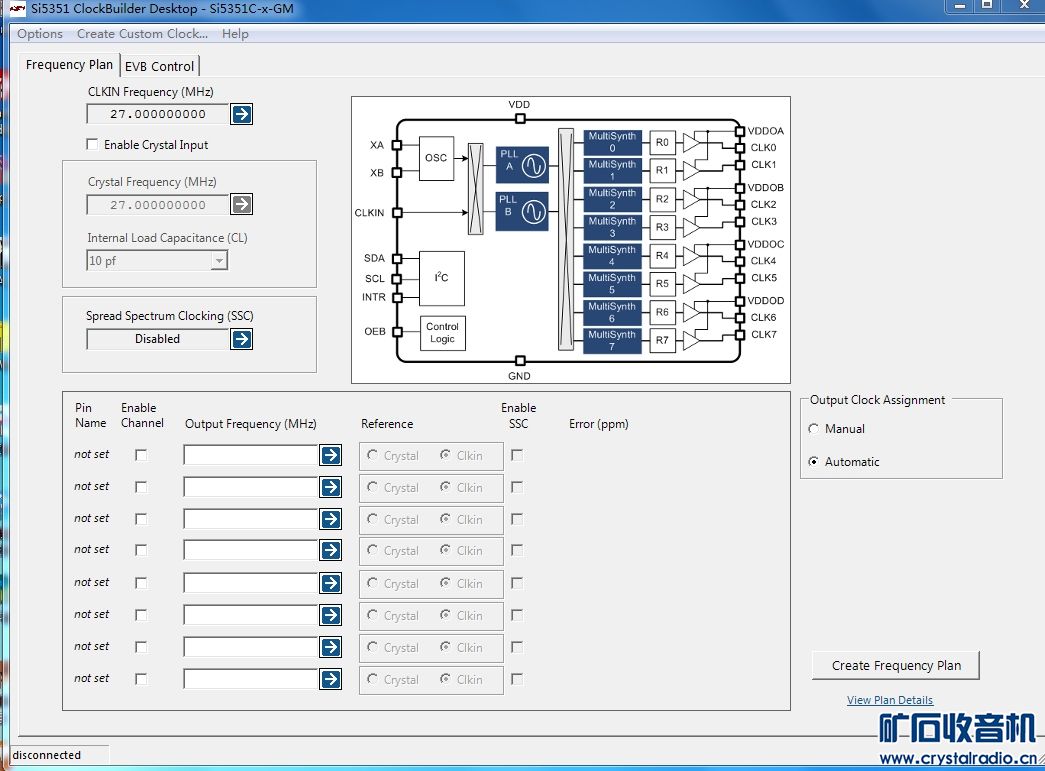

上次淘宝买的SI5351确定可用，昨晚用官方的工具生成寄存器配置（现在还没研究怎么计算)，直接I2C写进去，就有输出了

不过我看说明书，不设置默认按理可以输出晶振的频率，实际不行，换立创买的也一样，不知道怎么回事，测过晶振端，有正弦波，但幅度很低只有1Vpp

mov99

iffi123 发表于 2023-4-25 10:25
上次淘宝买的SI5351确定可用，昨晚用官方的工具生成寄存器配置（现在还没研究怎么计算)，直接I2C写进去， ...

幅度1Vpp够用了，我用有源晶振DSA321，输出幅度0.8Vpp
不做任何配置能输出晶振频还真没试过；Arduino有很多例程

iffi123

mov99 发表于 2023-4-25 15:28
幅度1Vpp够用了，我用有源晶振DSA321，输出幅度0.8Vpp
不做任何配置能输出晶振频还真没试过；Arduino有 ...

5351大多数寄存器默认值是0， 比如时钟输出控制CLK0 control(16号)，其中有如此说明


这个默认功能很有用，上电还没配置就能直接输出晶振频率，而不是无输出，如果连到CPU, CPU就可以先运行，再对其配置

可惜不行啊，实测不行，我一度以为晶振输出幅度太低没输出 ，换了爱普生晶振还时不行，才反应过来

mov99

iffi123 发表于 2023-4-25 16:13
5351大多数寄存器默认值是0， 比如时钟输出控制CLK0 control(16号)，其中有如此说明

寄存器16；CLK0控制

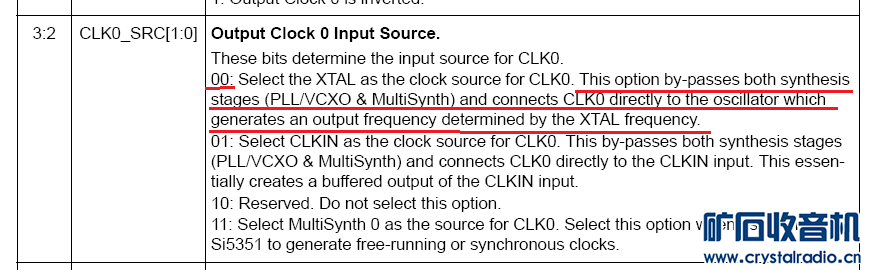

00：选择XTAL作为CLK0的时钟源
此选项通过旁路两个合成器(PLL/VCXO和MultiSynth)，并将CLK0直接连接到XTAL振荡器并输出频率

Si5351内部只有两个独立的PLL，就算是这样可行，是不是要占用一路PLL(PLLA或PLLB)

mov99

iffi123 发表于 2023-4-25 10:25
上次淘宝买的SI5351确定可用，昨晚用官方的工具生成寄存器配置（现在还没研究怎么计算)，直接I2C写进去， ...

试了,确实不能输出时钟频率

iffi123

mov99 发表于 2023-4-28 19:13
试了,确实不能输出时钟频率

我被这条说明坑了，没输出郁闷以为晶振起振幅度过小

mov99

iffi123 发表于 2023-4-28 19:47
我被这条说明坑了，没输出郁闷以为晶振起振幅度过小

规格书是通用的，我们实验的是10-MSOP封装，还有20-QFN封装
从方块流程图上看，推测Si5351C(20-QFN)好像有这功能

iffi123

mov99 发表于 2023-4-28 20:01
规格书是通用的，我们实验的是10-MSOP封装，还有20-QFN封装
从方块流程图上看，推测Si5351C(20-QFN)好 ...

官方的工具，设置了手册上(AN619)没有说明的寄存器，比如4和7号

mov99

iffi123 发表于 2023-5-1 08:08
官方的工具，设置了手册上(AN619)没有说明的寄存器，比如4和7号

Si5351 AN619 Rev.0.7

CLK4，第23页
CLK7，第26页

iffi123

mov99 发表于 2023-5-1 09:35
Si5351 AN619 Rev.0.7

CLK4，第23页

是4号和7号寄存器，不是CLK4,CLK7

mov99

iffi123 发表于 2023-5-1 11:52
是4号和7号寄存器，不是CLK4,CLK7

没有寄存器4～8及10～14，忽略就行了
