分享一下最近收的几块美国万用表

neos

mike 发表于 2021-1-10 10:18
楼主的图片拍摄的非常美观，清晰，用光和构图都很好。
请问说明书里是否有电路图？如果能拍摄发上来学习就 ...

电路图我有，但今天附件上传限制没法传上来，明天再传

bios

看到外国表，很好奇

小鬼头

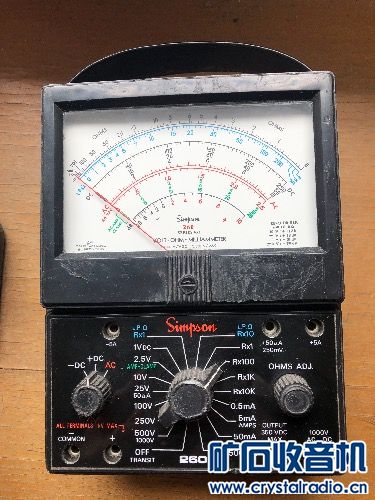

一线品牌simpson、triplett的高端指针表，主开关坚持使用可靠性高的波段开关。中低档的指针表，像楼主开壳的那块表，受成本限制，才采用pcb开关。

这是这两类表最大的区别之一

ps：triplett的630系列，也有些型号设有1/2量程开关。

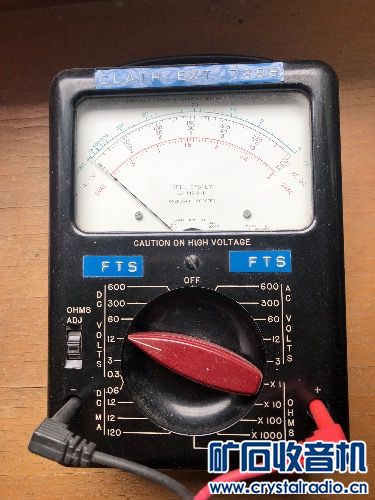

照片里，是我手头仅有的两块美国指针表，在国内二手购进的

jiayi64

neos 发表于 2021-1-10 10:46
非常感谢楼上各位的回复！在矿坛第一次发帖能得到大家的肯定实在是荣幸之至。关于这两块表，事实上，Radio  ...

楼主非常认真的介绍，表示敬意。

sandan

谢谢分享！

宾夕法尼亚

关于过载保护机构，个人认为非常巧妙的是AVO8，最常见的型号是MKII，表头过载时动圈会推动一根小杠杆，再推开承力杠杆，让串联在主电路里的两对触点打开并切断电路，类似的结构在国内哪一款表上还见到过，忘记了

QQ一双

好表好表

很喜欢精致的外国指针表

Maitreya

宾夕法尼亚 发表于 2021-1-10 19:17
关于过载保护机构，个人认为非常巧妙的是AVO8，最常见的型号是MKII，表头过载时动圈会推动一根小杠杆，再推 ...

国产581型、U-11型，都是AVO8 MK-II的拷贝型号，电路和机械结构都一摸一样的。具备这个机械式过载保护开关。

国产MF24型，虽然外形和AVO8 相去甚远，但是其电路设计（交流互感线圈、全波整流、正反向切换开关等）应该是借鉴了AVO8 （U-11即南京版AVO8仿制表，而MF24也是南京生产的），也有机械过载防护开关。所不同的是MF24采用500欧内阻/35μA张丝表头，比AVO8的37.5μA/3333欧表头进步很多。

jdwx123

能方便说一下在美国收的价格吗，谢谢。

neos

mike 发表于 2021-1-10 10:18
楼主的图片拍摄的非常美观，清晰，用光和构图都很好。
请问说明书里是否有电路图？如果能拍摄发上来学习就 ...

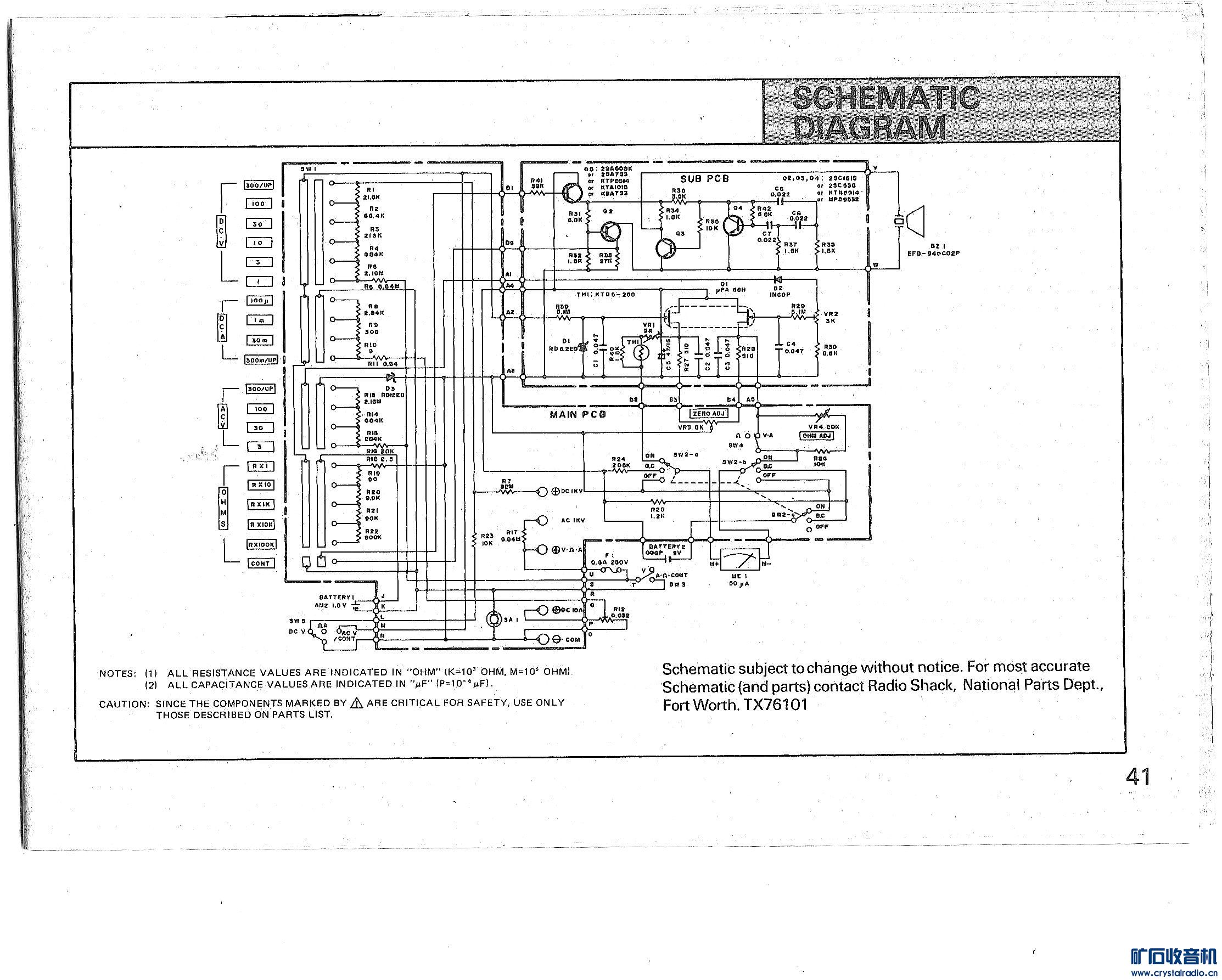

这个是22-204的电路图


下面是22-220A的

neos

小鬼头 发表于 2021-1-10 12:19
一线品牌simpson、triplett的高端指针表，主开关坚持使用可靠性高的波段开关。中低档的指针表，像楼主开壳 ...

630我也有一块，后来卖掉了，主要是因为时间久了精度变差，而且里面没有可调电阻，所以要想修复只能换掉里面的原有电阻，比较费时费力。你的这块测量准确度如何？另外，我也想弄一块你的260，但目前没碰到价格合适且成色让我满意的

neos

宾夕法尼亚 发表于 2021-1-10 19:17
关于过载保护机构，个人认为非常巧妙的是AVO8，最常见的型号是MKII，表头过载时动圈会推动一根小杠杆，再推 ...

听起来也是个不错的方法，想想那个年代能有这样精妙的设计实在是让人叹为观止，售价高也自然能理解。

neos

jdwx123 发表于 2021-1-11 22:05
能方便说一下在美国收的价格吗，谢谢。

第一块Micronta 22-220A是在eBay上买的，大约20美元包邮。第二块22-204U是本地买的，10美元。两块辛普森260一共是15美元本地收的。后续还会再上图分享其它的万用表，基本都是低价收来的。

Maitreya

Simpson 收269，Triplett收630系列，分别是两个品牌的精华。

cerby

这第二块表不错，是我喜欢类型
