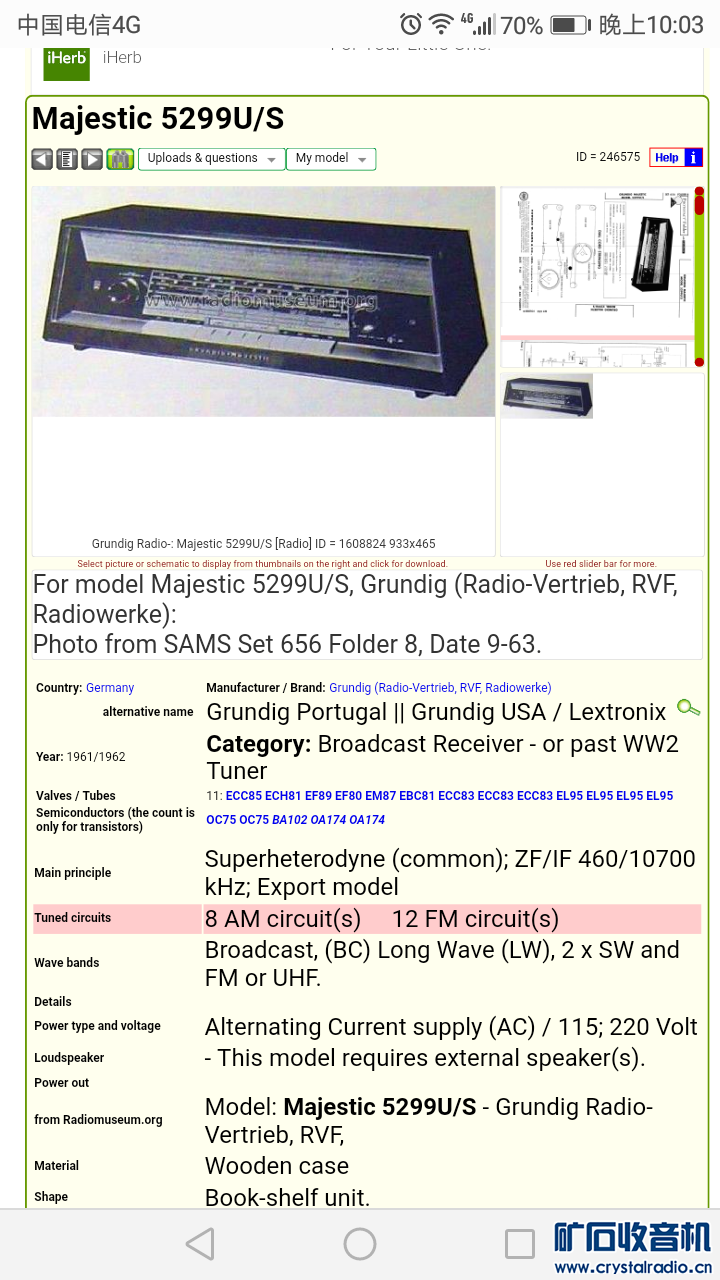

这台机不错，是德国出口美国的，FM是88-108，EL95推挽输出7W一声道，两路有14W。据介绍立体声解码器是用一个电子管的，估计左右声道分离度一般。

brownrj · 发表于 2021-1-5 22:12:39

brownrj 发表于 2021-1-5 22:11
这台机不错，是德国出口美国的，FM是88-108，EL95推挽输出7W一声道，两路有14W。据介绍立体声解码器是用一 ...

Huangcheng111 · 发表于 2021-1-5 22:23:52

90不留宿发表于 2021-1-5 14:47
我有好几个15 16吋的扬声器，橡皮边是南京牌的，一直想做一对音箱，就是没有地方放得下，
你那个音箱图纸 ...

我的音箱是自己想的，业余爱好没有那么认真设计，根据家里的摆放位置，机器的大小，用了一张白纸，画了一个尺寸就开干，在做的过程中，多次修改完善，最终做完就是这个样子

你的喇叭很厉害，做出来的音质一定会很震撼，而且喇叭大，低音软，听听悠扬的轻音乐一定会让人淘醉。当初我也想买十八寸的大喇叭可是位置有限，最后只能用十二寸

Huangcheng111 · 发表于 2021-1-5 22:30:09

brownrj 发表于 2021-1-5 22:11
这台机不错，是德国出口美国的，FM是88-108，EL95推挽输出7W一声道，两路有14W。据介绍立体声解码器是用一 ...

就是这台机器，你真的好厉害

找到了原始资料，非常感谢！

y.qfans · 发表于 2021-1-5 22:52:38

这个要上背号角全频那种空气感和鲜活度不是分频能比的
当然楼主做的也很好

Huangcheng111 · 发表于 2021-1-6 00:32:10

本帖最后由 Huangcheng111 于 2021-1-6 01:10 编辑

感谢你的讲解和资料，非常准确

Huangcheng111 · 发表于 2021-1-6 01:11:56

brownrj 发表于 2021-1-5 22:11
这台机不错，是德国出口美国的，FM是88-108，EL95推挽输出7W一声道，两路有14W。据介绍立体声解码器是用一 ...

感谢你的讲解和资料，非常准确

Huangcheng111 · 发表于 2021-1-6 01:21:53

y.qfans 发表于 2021-1-5 22:52
这个要上背号角全频那种空气感和鲜活度不是分频能比的
当然楼主做的也很好

对你的提议很有兴趣，如果朋友能上张图片就太好了，我照着样子去网上找，谢谢！

Huangcheng111 · 发表于 2021-1-6 11:58:12

woshou 发表于 2021-1-5 10:58
漂亮很有创意。

感谢朋友的欣赏与夸奖

音箱自用，做好做差自己没有压力，改装了好几次，面板都去买了三次

白居不易 · 发表于 2021-1-6 21:13:38

本帖最后由白居不易于 2021-1-6 21:16 编辑

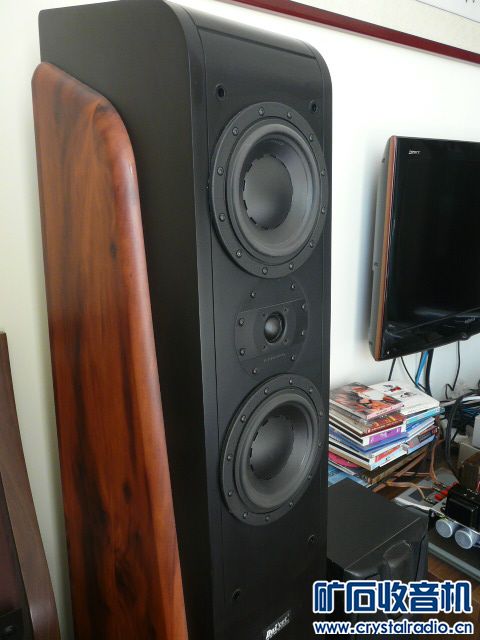

能否推动取决于喇叭或音箱的灵敏度，与是不是橡皮边无关，我曾经用自制的6P14三极接法功放{输出功率不到2X1.5W}推惠威杜希D3.2落地箱（灵敏度92dB），在小环境使用，除了低频没有EL34推挽大音量时那强烈的空气感，也算有模有样。

brownrj · 发表于 2021-1-6 22:49:45

daxian50 发表于 2021-1-5 15:30
谁传个电路图上来瞧瞧。谢谢！

今天终于找到电路图了。

PDF 文件，1.03M传不上。

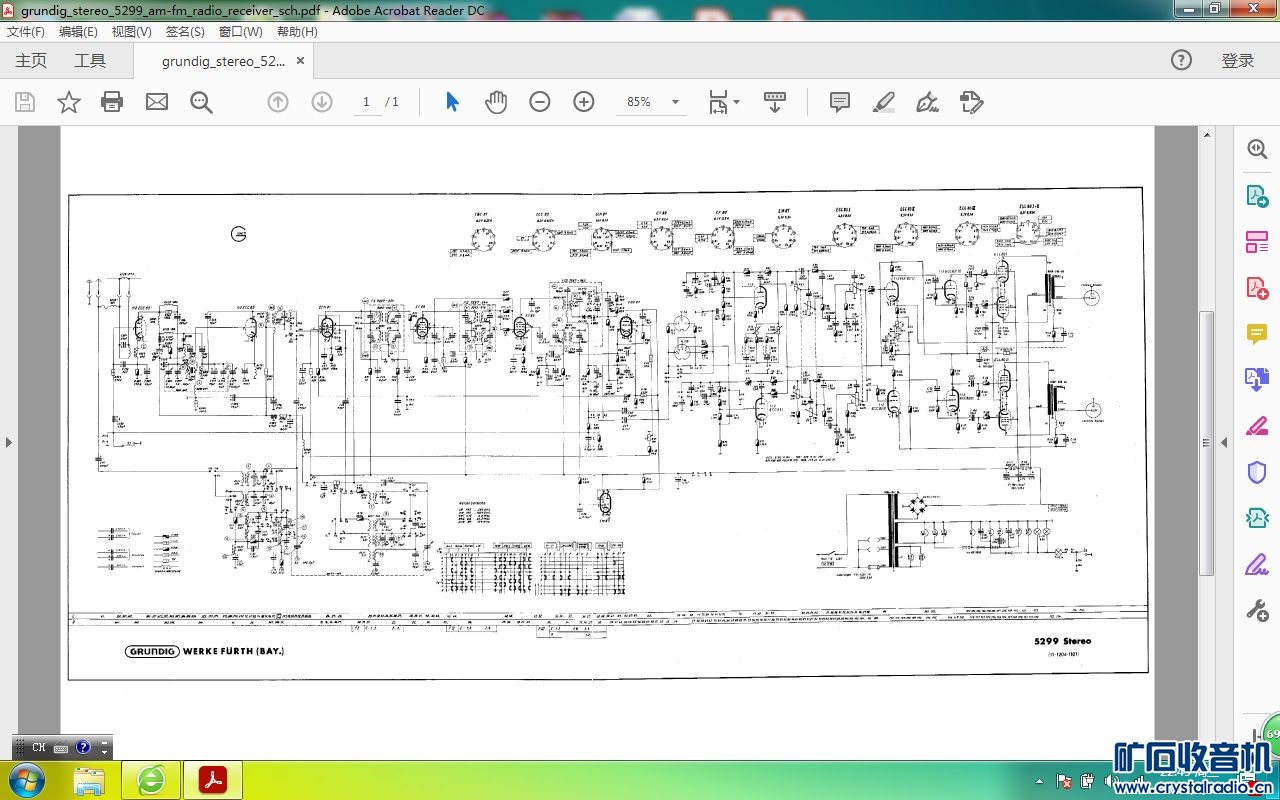

先发个图片 GRUNDIG 5299.jpg

brownrj · 发表于 2021-1-6 22:57:30

brownrj 发表于 2021-1-6 22:49
今天终于找到电路图了。 PDF 文件，1.03M传不上。
先发个图片

哦，仔细看了，这个是用ELL80推挽的，其他应该没问题。

Huangcheng111 · 发表于 2021-1-7 12:18:41

brownrj 发表于 2021-1-6 22:57
哦，仔细看了，这个是用ELL80推挽的，其他应该没问题。

感谢你的图子

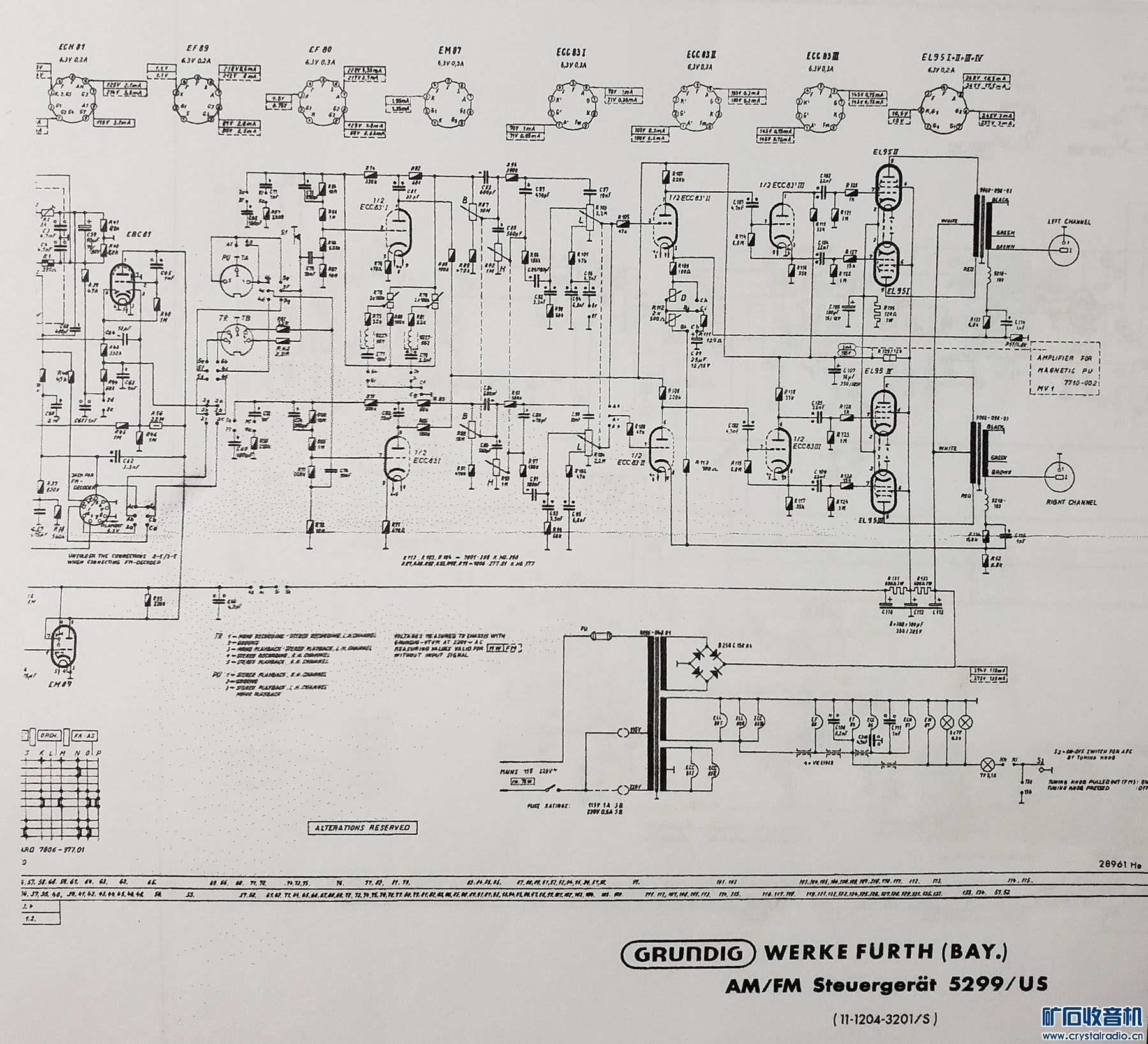

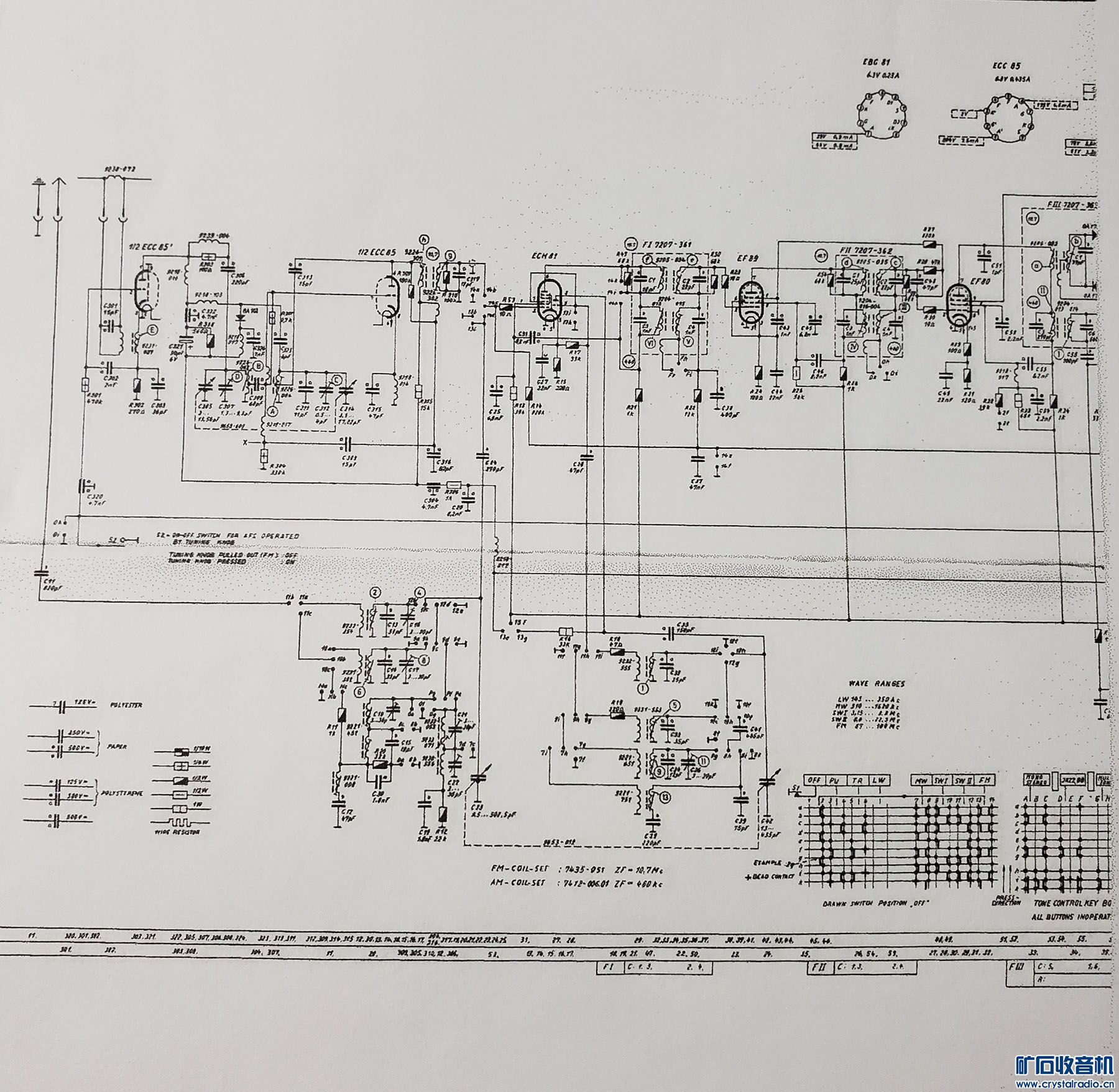

找到了老图子，翻拍了两张照片，不知朋友们是否可以看清楚

brownrj · 发表于 2021-1-7 13:52:59

Huangcheng111 发表于 2021-1-7 12:18
感谢你的图子
找到了老图子，翻拍了两张照片，不知朋友们是否可以看清楚

你的电路图非常清楚，是你的原机电路图，这个5299有3种机型，但立体声解码器是通用的，奉上根德单管立体声解码电路图

grundig_stereo-decoder_sch.pdf (41.91 KB, 下载次数: 40)

Huangcheng111 · 发表于 2021-1-7 19:19:07

brownrj 发表于 2021-1-7 13:52
你的电路图非常清楚，是你的原机电路图，这个5299有3种机型，但立体声解码器是通用的，奉上根德单管立体 ...

非常感谢你的图子，我没有解码器的图子，下载收藏了
