对高频电桥与高频法测试内阻，我有个困惑能不能解？18650我拆了不少，为的是取里面的铜箔做屏蔽用，发现这个结构与电解电容相似，多圈卷绕的在高频时的附加电感对电池内阻的测量结果影响如何？电桥频率如何设置，请谈一下。

washu

swp 发表于 2024-12-26 09:13
对高频电桥与高频法测试内阻，我有个困惑能不能解？18650我拆了不少，为的是取里面的铜箔做屏蔽用，发现这 ...

以前老国标是 1kHZ 测电池内阻（文件找不到了），现在流行的商品电池内阻仪（正经制式厂家比如 Hioki 3561）也是 1kHZ 正弦波。

我用 Hioki 3522 LCR 表从 1kHZ 扫频测到 20kHZ，电池内阻是平缓的，无太大变化

twsg

swp 发表于 2024-12-26 09:13
对高频电桥与高频法测试内阻，我有个困惑能不能解？18650我拆了不少，为的是取里面的铜箔做屏蔽用，发现这 ...

18650里面是铜箔啊，从来没拆过，原来这里可以找到铜箔

bbclinux

字是不差，数不一定，哈哈，开个玩笑，确认不错！

swp

washu 发表于 2024-12-26 09:19
以前老国标是 1kHZ 测电池内阻（文件找不到了），现在流行的商品电池内阻仪（正经制式厂家比如 Hioki 3 ...

谢谢您的分享，看来在音频上限的频率寄生电感的影响还不是很大，这样的话用组合仪器完全可以测试内阻了，20KC的话好的OCL放大器都可以达到，用信号源让放大器输出功率信号，用两台毫伏表分别接在取样电阻与电池两端就行了，取样电阻那端的读数作为定位，电池两端的读数换算成内阻。

swp

bbclinux 发表于 2024-12-26 09:26
字是不差，数不一定，哈哈，开个玩笑，确认不错！

创新比买仪器更有意义，虽然有时候还不是很理想。给你加分。

swp

twsg 发表于 2024-12-26 09:26
18650里面是铜箔啊，从来没拆过，原来这里可以找到铜箔

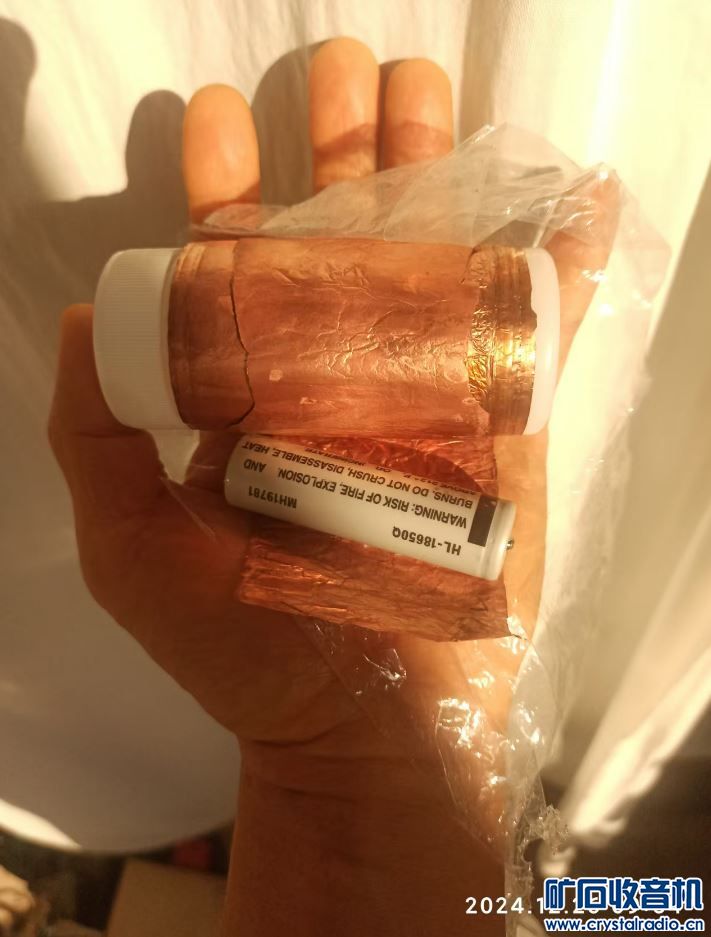

是啊，这就是从里面拆的，已经酸洗过了。拆时要到野外通风处，戴好口罩眼镜，注意边缘地方小心用力，我的有些弄得不完整了。电池要接个10Ω电阻充分放电到零电压。至于拆时加热让边缘软化后保持完整只是设想没实作，总之要小心为妙。拆出来的铜箔用处很大，做变压器的隔离层、塑料机壳的内部全屏蔽、一支旧钢笔改高频检波探头、同轴电缆连接处外屏蔽的增强、拆个蒸馒头的盖垫的葶杆包上铜箔就是八木振子。

红河310

swp 发表于 2024-12-26 09:46
是啊，这就是从里面拆的，已经酸洗过了。拆时要到野外通风处，戴好口罩眼镜，注意边缘地方小心用力， ...

太薄了，找报废的大容量铁锂电池拆铜才厚，拆磷酸铁锂也比较安全。我拆过A123   20AH铁锂电池有1两以上铜箔。

twsg

swp 发表于 2024-12-26 09:46
是啊，这就是从里面拆的，已经酸洗过了。拆时要到野外通风处，戴好口罩眼镜，注意边缘地方小心用力， ...

感谢分享经验！

swp

红河310 发表于 2024-12-26 10:03
太薄了，找报废的大容量铁锂电池拆铜才厚，拆磷酸铁锂也比较安全。我拆过A123   20AH铁锂电池有1两以上铜 ...

呵呵，我得不到大电池，这个薄的对我来说很真有用，做法拉第屏蔽的磁棒测向天线正好，这种屏蔽磁棒天线需要两层薄铜皮屏蔽，厚了不好制作。

海峰

如果你有电桥，那么内阻仪完全没必要买了！

我的手持桥是本论坛唐老鸭的LQ-9101,不知用来测试电池内阻行不行？

dabfxz

scoopydoo 发表于 2024-12-26 07:23
居然把别人公司的免费资料拿来卖钱 ......

这种情况多得很，一个唯钱的社会！

dabfxz

hc061218 发表于 2020-12-15 20:18
这玩意其实没啥电路图，就是串联两个电容，也不知道该用多大的，我随便用的220uf的

有谁把它的原理简单说一下吗？
光是看那张图，看不明白啊？

dabfxz

有谁比较过，不同频率时，测量结果是不是一样？（电池的内阻和频率有关吗？）
